| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TMTECK |
| ได้รับการรับรอง: | EN12668-1 |
| หมายเลขรุ่น: | TFD810C |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 5-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 30 ชิ้น / สองสัปดาห์ |
| ความถี่ในการทำงาน: | W\N แบนด์, W: 0.2~30MHz; ไม่มี: 1.5~3MHz | การรับประกัน: | 2 ปี |
|---|---|---|---|
| ความไวส่วนเกิน: | ≥60dB (200Φ2เอฟบีเอช) | มีความล่าช้าในการสอบสวน: | 0~999.9μs |
| น้ําหนัก: | ประมาณ 0.9 กก. (พร้อมแบตเตอรี่และอุปกรณ์ชาร์จในตัว) | ความสามารถในการมองเห็น: | ≥36dB (จับคู่กับทรานสดิวเซอร์ 5MHzΦ14) |
| ข้อผิดพลาดของตัวลดทอน: | ต่อ 12dB ±1dB | ||
| เน้น: | EN12668-1 เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบพกพา,เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบพกพา 20MHz,เครื่องตรวจจับข้อบกพร่องแบบพกพา 20MHz |
||

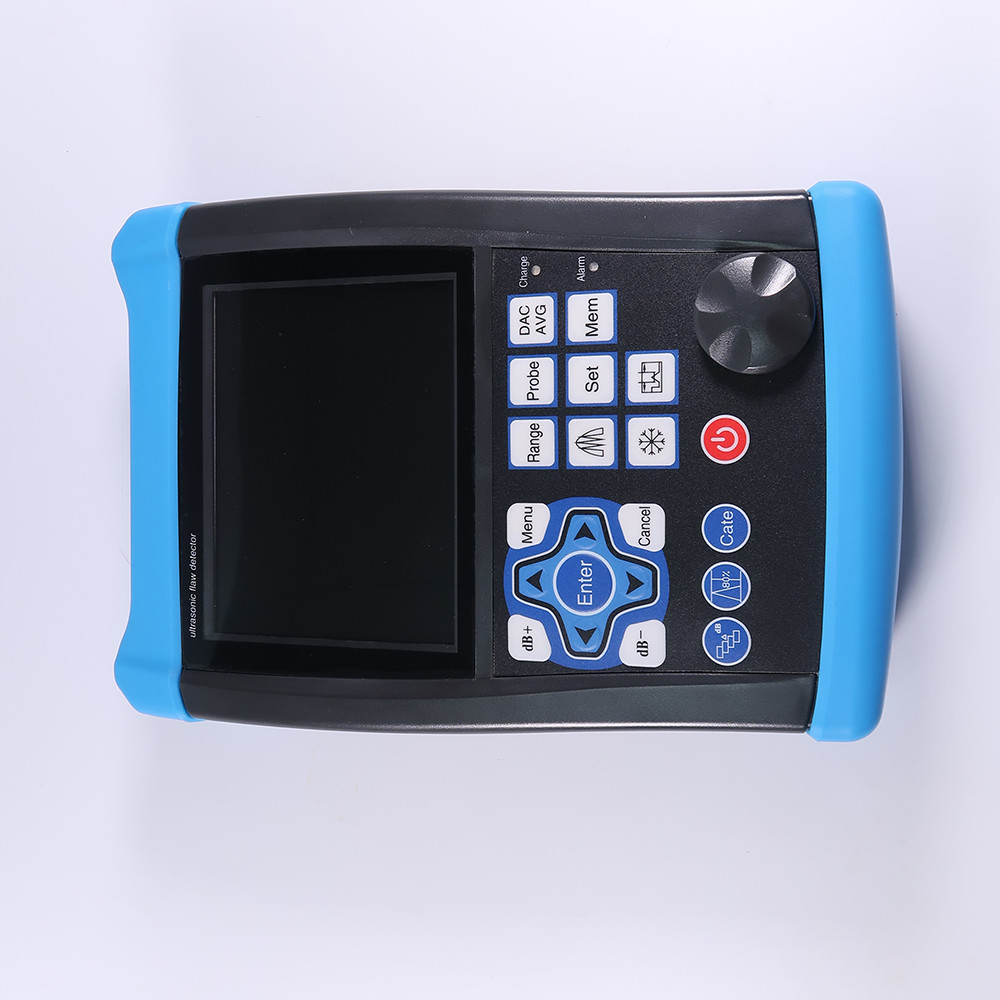

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic TFD810C
★สัมผัสสื่อสารที่เป็นมิตรกับผู้ใช้งานช่วยในการปฏิบัติงาน เช่น การปรับขนาด การสร้างเส้นโค้ง เป็นต้น
★เครื่องมือทั้งหมดที่คุณต้องการ: DAC, AVG, TCG, สี Bscan, AWS, ฯลฯ
★ความถี่การซ้ํากระแทก: 20-3000Hz ปรับแม่นยํา การสแกนความเร็วสูง ไม่มีพลาด
★อัตราการส่งสัญญาณสูงต่อความรุนแรง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบที่ป้องกันความรุนแรง
★AD 12 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิสะท้อนที่ดีกว่า ด้วยรายละเอียดทั้งหมด
★จอแสดงสีจริงใส สายหน้าผู้ใช้ที่ใช้ได้ง่าย ทําให้การทํางานง่ายขึ้นมาก
★การบันทึกวิดีโอการตรวจสอบความบกพร่องในเวลาจริง ความเร็วสูง
★การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อผลิตและพิมพ์รายงานการตรวจสอบในสถานที่
★มาตรฐาน IP65 กล่องเหล็กสแตนเลส + ซิลิกาเจล กันฝุ่นและน้ํา แข็งแรงและทนได้ตลอด
★แบตเตอรี่ใช้เวลา 15 ชั่วโมงสําหรับการชาร์จครั้งเดียว แบตเตอรี่แต่ละตัวมีเครื่องควบคุมการชาร์จของตัวเอง ดังนั้นกับแบตเตอรี่สองตัวมันสามารถทํางานตลอด 24 ชั่วโมง
รายละเอียด
ระยะ: 0-15000 มิลลิเมตร
ความเร็วของวัสดุ:100~20000 m/s
ความถี่การซ้ํากระแทก: 20-3000Hz
ระยะไดนามิก ≥38dB
ความเป็นเส้นตรง: ทิศทาง: +/- 0.2% FSW, ทิศทาง: 0.25% FSH, ความแม่นยําของเครื่องขยายเสียง +/-1 dB
พลังการแก้ไข:> 40dB (5P14)
ความรู้สึกที่เหลือ:> 66dB
การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม
การตั้งค่าความเป็นอิสระ 500 มาตรฐานใด ๆ สามารถใส่ได้อย่างอิสระ เราสามารถทํางานในฉากที่ไม่มีบล็อกการทดสอบ
ความจําขนาดใหญ่ของกราฟ 1000 A
รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน
ประเภทของเครื่องตรวจ: สายตรงเดียว มุมเดียว สายตรง ดาวล ดาวล อังกฤษ
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
หน่วย: นิ้วหรือมิลลิเมตร
ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz
ความช้าในการแสดง: -20 ถึง 3400 μs
ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs

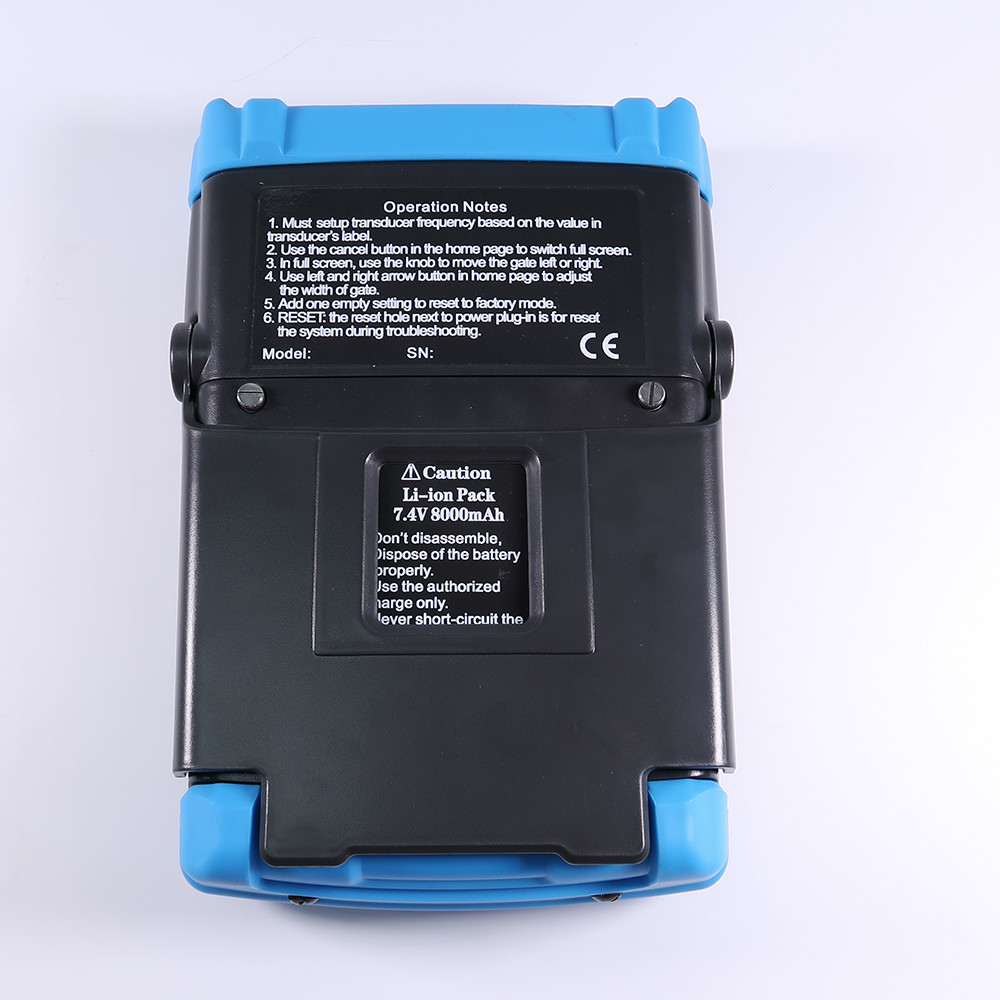

แบตเตอรี่ Li-ion ที่สามารถชาร์จใหม่ได้ภายใน จํานวน 7.2V ที่ 8000 mAh
ระยะเวลาการทํางานชื่อเสียง 15 ชั่วโมง ขึ้นอยู่กับความสว่างของจอ
4 ชั่วโมง เวลาการชาร์จแบบปกติ
H×W×D(mm):260×175×60 (mm)
น้ําหนัก:1. 2 กิโลกรัม
อุณหภูมิการทํางาน: -10 °C ถึง 50 °C
อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C
พลังงานกระแทก: 200V, 300V, 400V, 500V สามารถเลือก
การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF
ความกว้างแบนด์ (แบนด์พาสของเครื่องขยายเสียง): 0.2 ถึง 35 MHz
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB
การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO
หน้าที่
อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)
การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG/AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้า และความเร็วของวัสดุ
สะดวกในการทําและใช้ DAC และ AVG เพื่อประเมินเสียงสะท้อน, กุ้งสามารถปรับปรุงและชําระค่าตอบแทน.
การเชื่อมต่อ U-disk หน่วยสามารถได้รับความจําไม่จํากัด
อัตโนมัติทําวีดีโอของกระบวนการทดสอบและเล่น; ใช้ Uppan ความยาวของวีดีโอเป็นไม่จํากัด
สี Bscan.
มี 15 มาตรฐานในหน่วย
การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.
คุณสมบัติการแก้ไขพื้นที่โค้ง
ฟังก์ชันการวัดความสูงการแตก
การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
ฟังก์ชันการเพิ่มอัตโนมัติ
วงจร: การแสดง A-scan แบบสดในเวลาเดียวกันที่อัตราการอัพเดท 60 Hz และวงจร A-scan
การแสดง
การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง
เตือน: บีปและ LED
นาฬิกาเวลาจริง
เติมเสียงสะท้อน
จุดจับ
สีสะท้อนภายในประตู

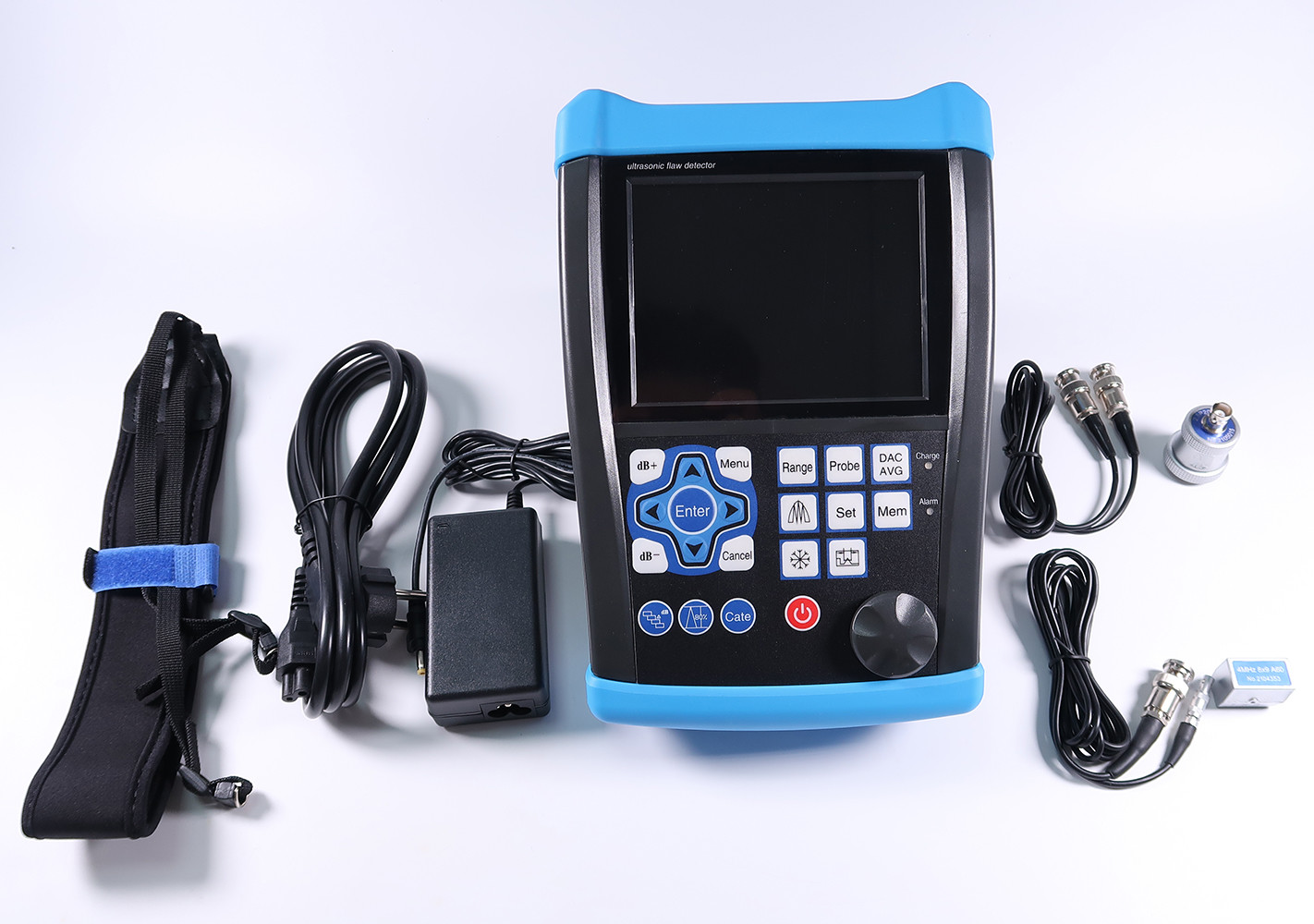

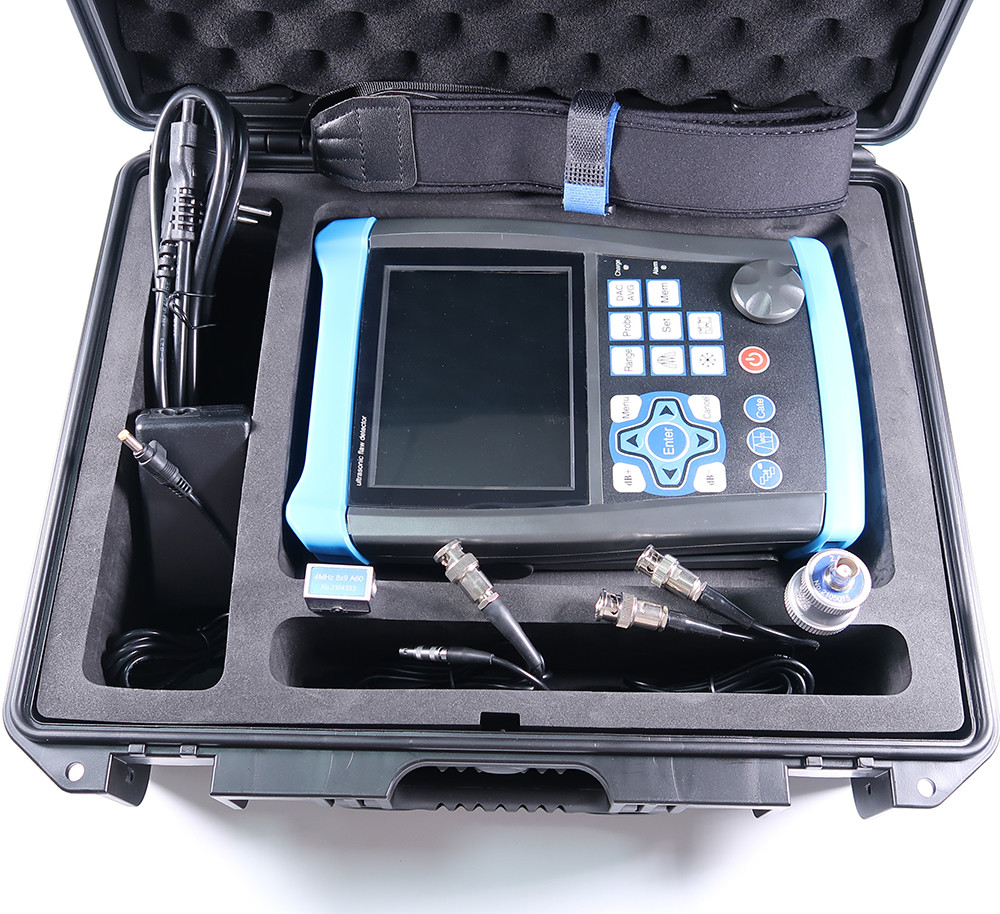

แพ็คเกจเครื่องมือพื้นฐาน
เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic
เครื่องแปลงรังสีตรง (4 MHz, Φ10)
เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°)
สายเชื่อมต่อสําหรับตัวแปลง (Q9-C5 หรือเลือก C9-C5)
แบตเตอรี่ Li-Ion ที่สามารถชาร์จใหม่ได้ 8 แอมเปอร์ชั่วโมง
พลังงานไฟฟ้า/หน่วยชาร์จ
คู่มือการใช้งานในภาษาอังกฤษ
โปรแกรมแอพ
สายรัด
