กรอบอลูมิเนียมเบาที่มีความยาวที่สามารถปรับแต่งได้ TE-04 Encoder

TE-04TMTECK UNIVERSAL ENCODER เข้ากันได้กับHSMT-Compact Scanner

HSMT-Compact เป็นเครื่องสแกนเข้ารหัสแบบแกนเดียวด้วยตนเอง โดยเฉพาะอย่างยิ่ง มีน้ำหนักเบาและมีขนาดเล็ก และยังใช้งานได้หลากหลาย สามารถใช้ได้ (พร้อมหัววัดสูงสุด 4 หัว) บนแผ่นและสำหรับการสแกนตามแนวรอบวงกลมบนท่อขนาดเล็กถึง 4.5 นิ้ว OD

ภาพรวม

HSMT-Compact เป็นเครื่องสแกนเข้ารหัสแบบแกนเดียวด้วยตนเองที่มีน้ำหนักเบา ขนาดเล็ก และใช้งานได้หลากหลาย สามารถใช้ได้ - พร้อมหัววัดสูงสุดสี่หัว - บนแผ่นและสำหรับการสแกนตามแนวรอบวงกลมบนท่อขนาดเล็กถึง 4 นิ้ว (4.5 นิ้ว OD) สามารถเปลี่ยนความยาวของเครื่องสแกนได้ และโครงสามารถขยายออกไปนอกขอบเขตของล้อได้ ทำให้ได้การกำหนดค่าที่เหมาะสมสำหรับสถานที่ที่เข้าถึงยาก เช่น รอยเชื่อมท่อกับส่วนประกอบ

HSMT-Compact ทำให้ตระกูล HSMT สมบูรณ์ ในขณะที่ HSMT-Flex และ HSMT-X03 ได้รับการออกแบบมาสำหรับการตรวจสอบรอยเชื่อมในการก่อสร้าง HSMT-Compact ได้รับการออกแบบมาสำหรับการตรวจสอบรอยเชื่อมในการบำรุงรักษา

ชุด HSMT-Compact ประกอบด้วย:

• โครงเครื่องสแกนพร้อมที่จับ
• แถบเฟรมเพิ่มเติม: 400 มม. (16 นิ้ว) และ 600 มม. (24 นิ้ว)
• ล้อแม่เหล็กหุ้มพลาสติกสี่ล้อ
• ตัวเข้ารหัสล้อกันน้ำแบบสปริงโหลด

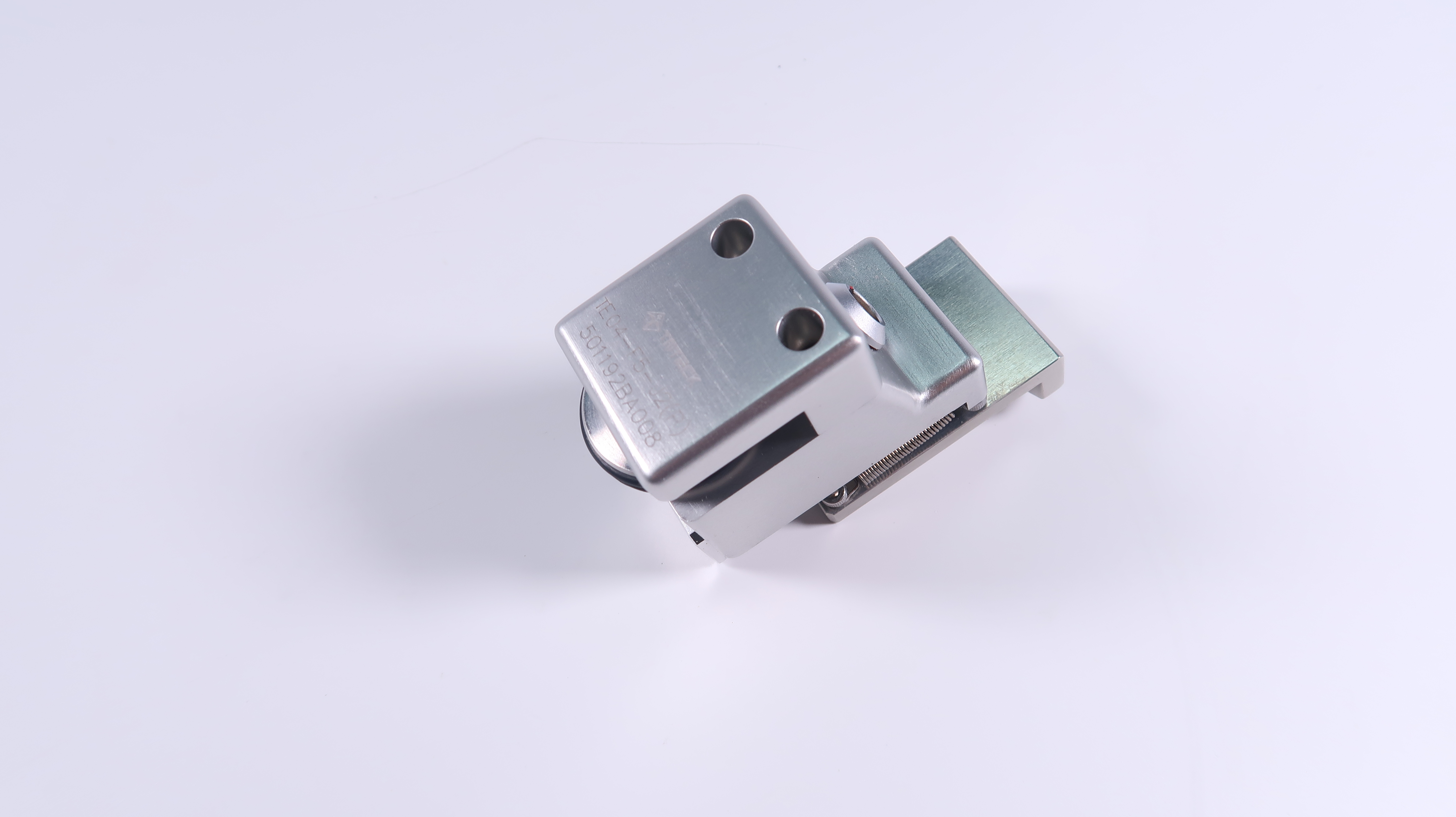

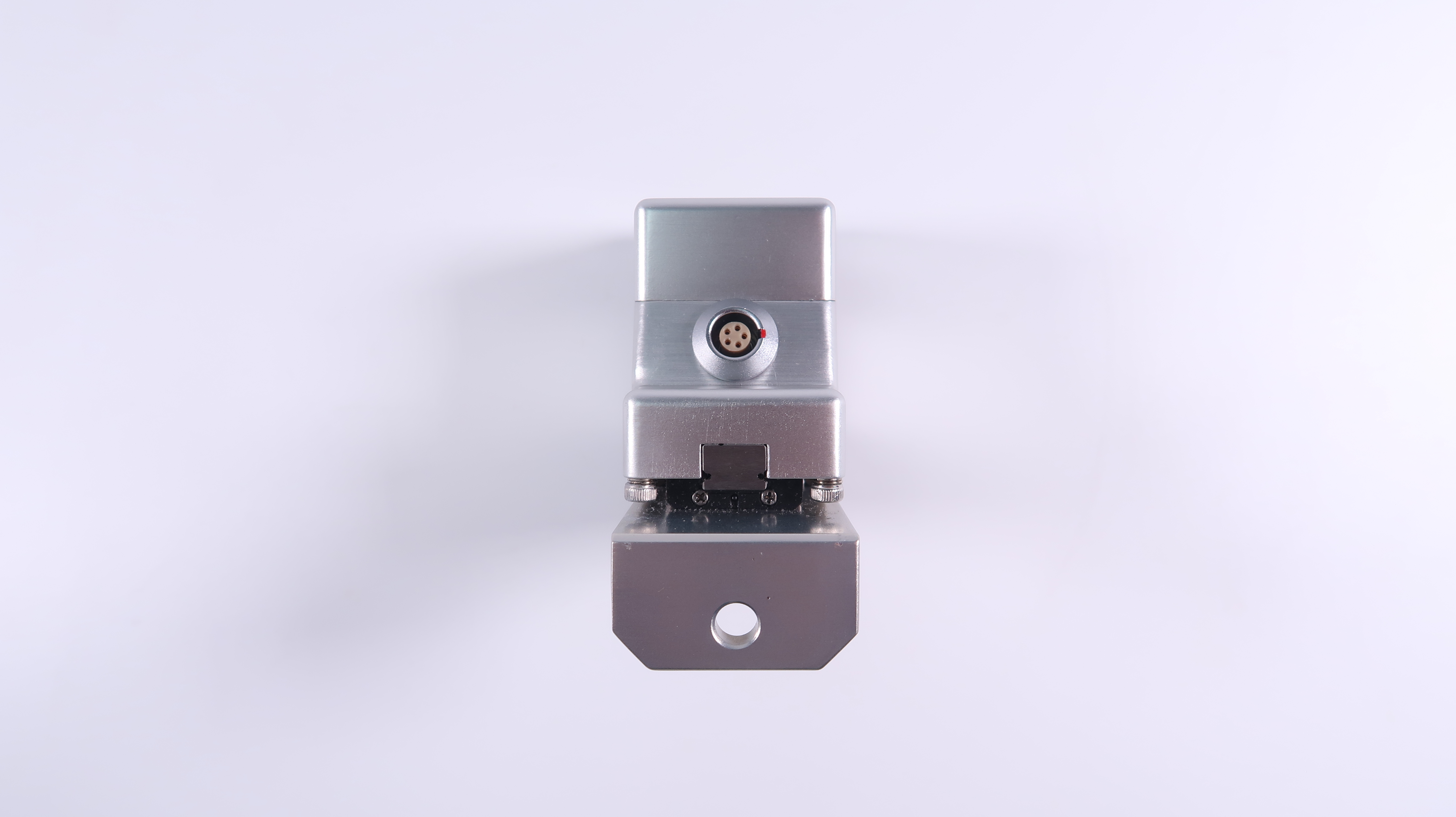

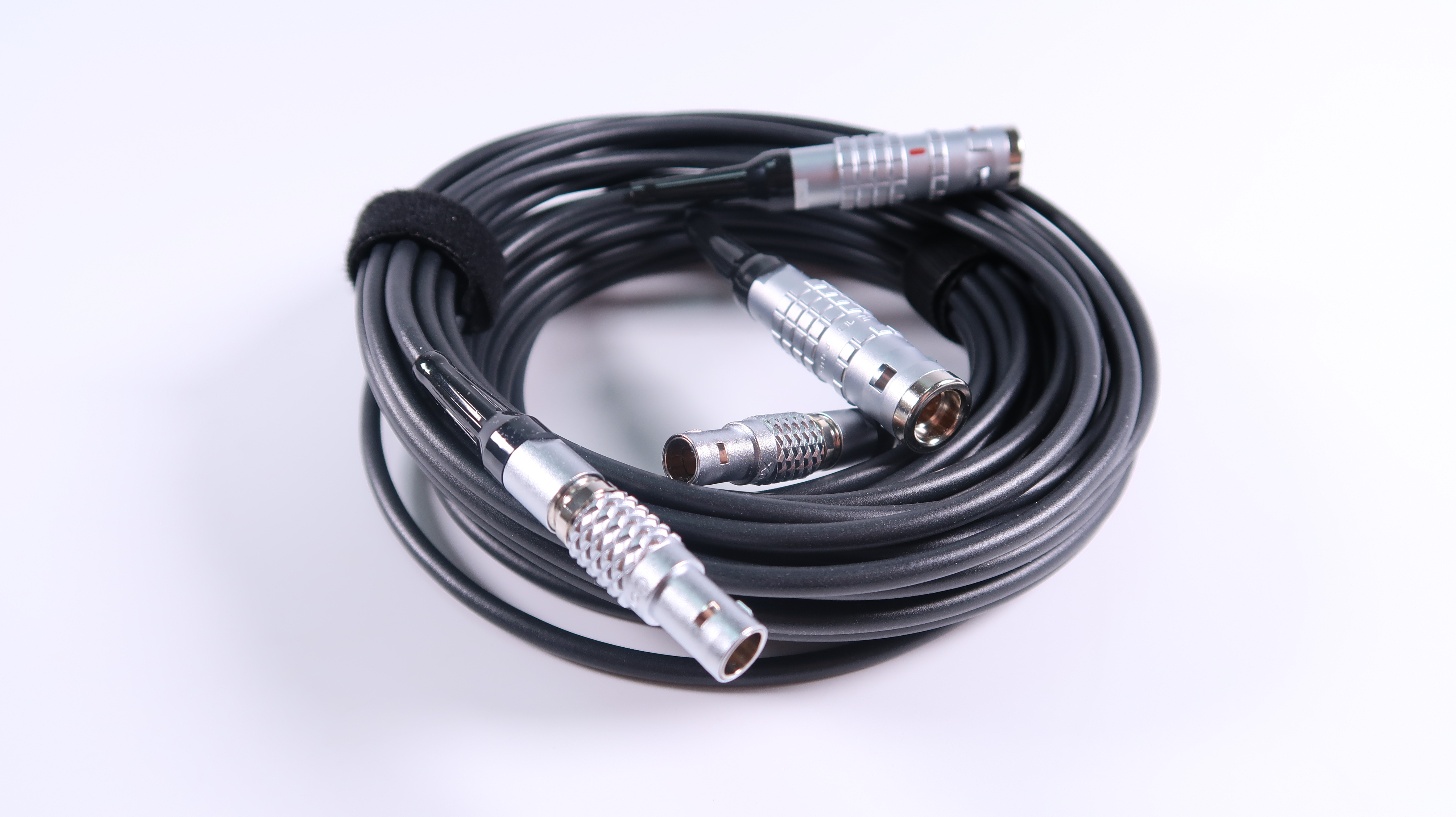

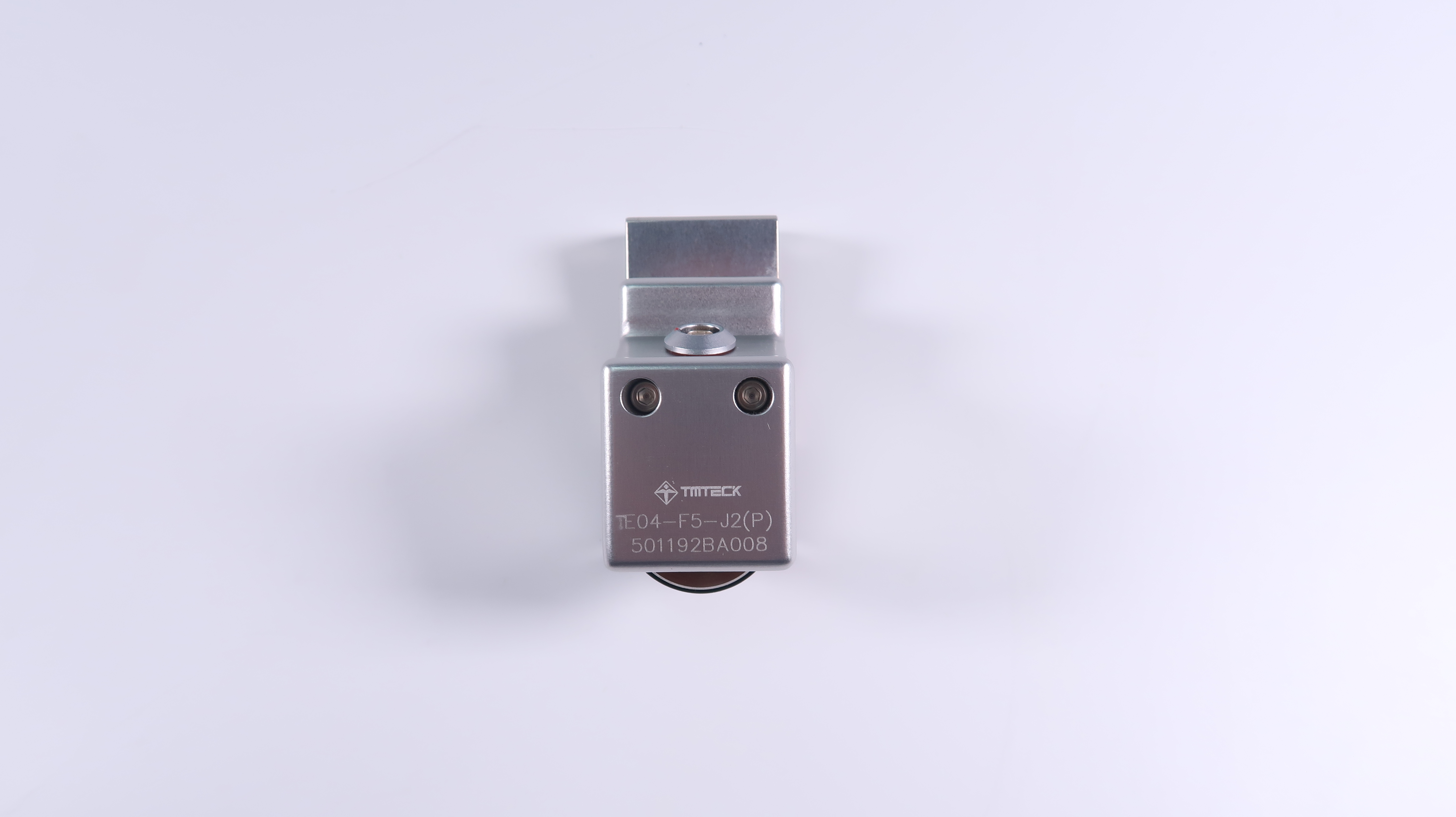

• ตัวเข้ารหัสที่เข้ากันได้กับ TE-04 พร้อมสายเคเบิล 5 ม.
• ขายึดหัววัด 90° สี่ตัว
• แขนแบบสปริงโหลดสี่ตัว (SLA)
• โยก TOFD/PE สี่ตัว (31.75 มม.)
• โยกอาร์เรย์แบบเฟสสองตัว (40 มม.)
• ท่อชลประทานและอุปกรณ์เสริม
• ไม้บรรทัดเมตริก/US สองอัน

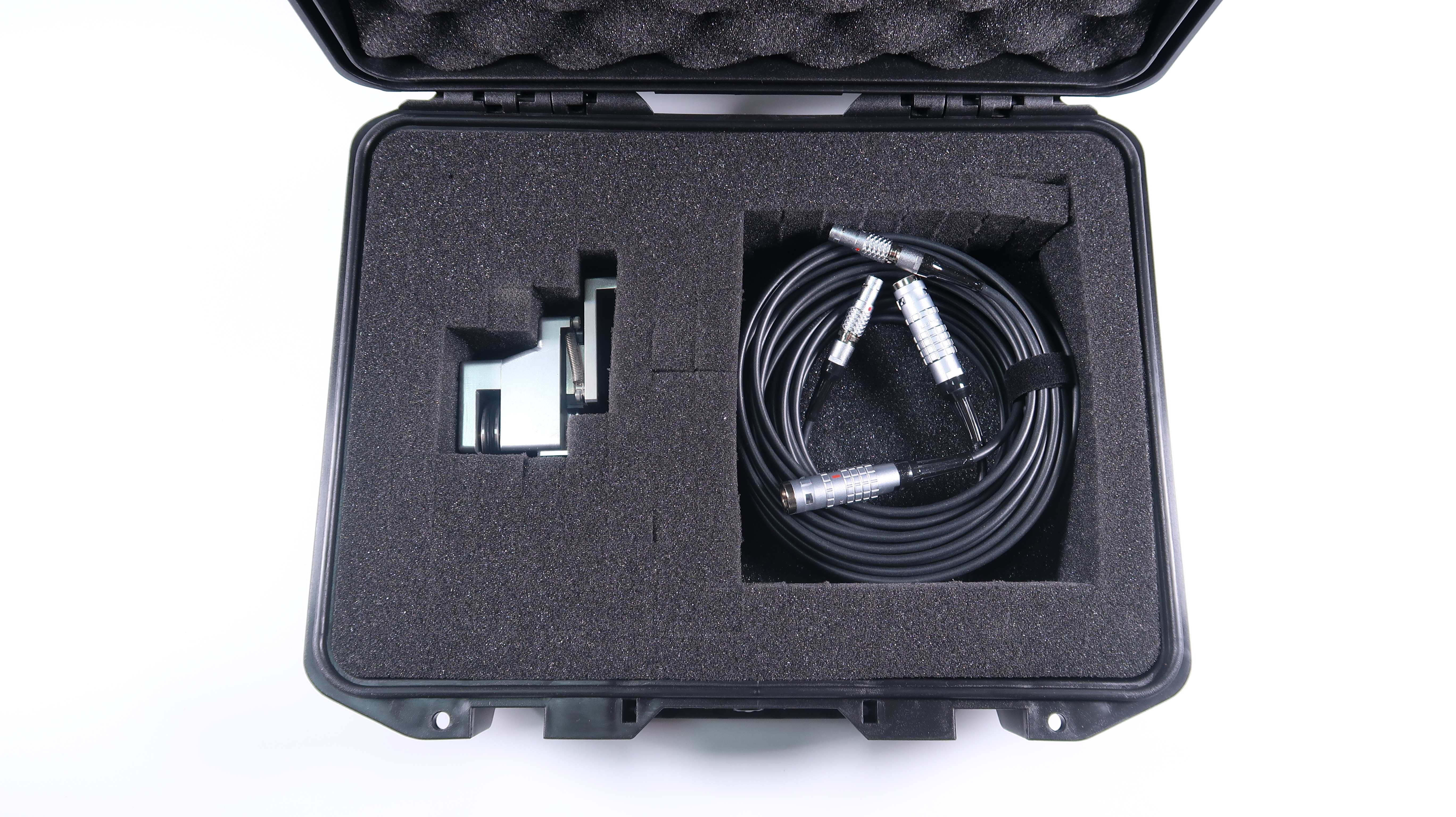

• กล่องใส่ของแบบแข็ง

การกำหนดค่าทั่วไปประกอบด้วยหัววัดอาร์เรย์แบบเฟสสองตัวและหัววัด TOFD หนึ่งคู่ เพื่อให้สอดคล้องกับรหัส ASME

การกำหนดค่าอื่นๆ ได้แก่:

• หัววัด TOFD 1 คู่
• หัววัด TOFD 2 คู่
• หัววัด PA 2 ตัว

คุณสมบัติ

• การสแกนตามแนวรอบวงกลมบนท่อขนาด 4 นิ้ว (4.5 นิ้ว OD) หรือใหญ่กว่า
• ล้อแม่เหล็กยึดตัวเครื่องกับพื้นผิวการตรวจสอบแบบเฟอร์โรแมกเนติก
• โครงอะลูมิเนียมน้ำหนักเบาพร้อมความยาวที่ปรับแต่งได้
• การออกแบบเฟรมช่วยให้สามารถวางหัววัดภายนอกล้อได้
• รองรับหัววัดสูงสุด 4 หัวบนท่อหรือพื้นผิวเรียบ
• การวางตำแหน่งหัววัดที่ปรับได้อย่างเต็มที่
• ตัวยึดหัววัดแบบสปริงโหลดอิสระ
• ตัวเข้ารหัสแบบสปริงโหลดกันน้ำ
• ที่จับแบบถอดได้
• ห่วงสำหรับติดสายสะดือหรือสายคล้อง
• ท่อร่วมน้ำในตัวในโครงเครื่องสแกน
• ไม้บรรทัดเมตริก/US บนเครื่องสแกนเพื่อการวัดระยะห่างของหัววัดที่ง่ายดาย
