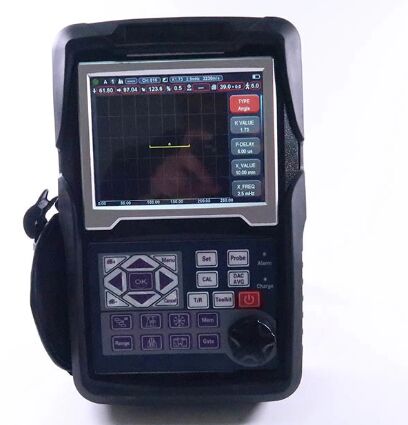

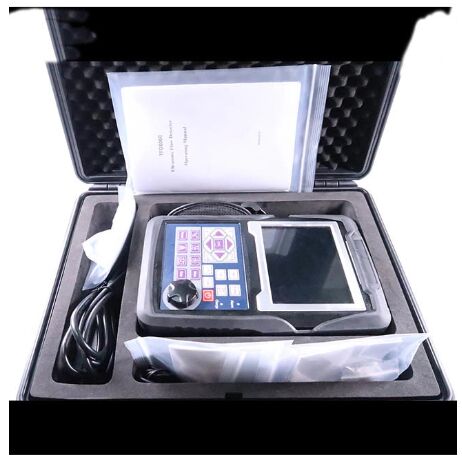

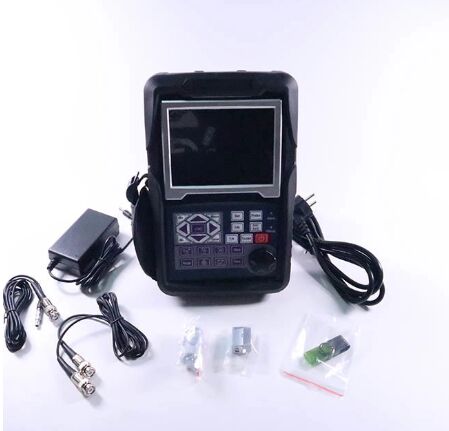

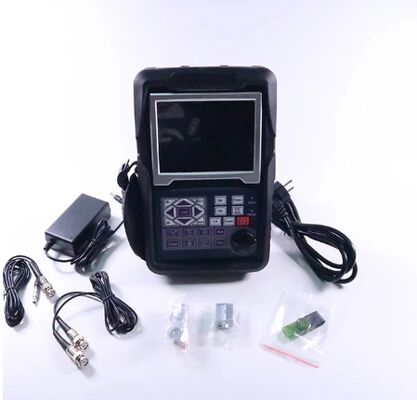

IP65 มาตรฐาน 0-10000 มม สัมผัสมิตร อินเตอร์เอคทีฟ อัลตรัสซอน ดิเทคเตอร์ความผิดพลาด TFD806C



ข้อมูลจำเพาะ
ช่วง: 0-10000 มม. ที่ความเร็วเหล็ก
ความเร็ววัสดุ: 100~20000 ม./วินาที
อัตราการทำซ้ำพัลส์: 10-2000Hz
ช่วงไดนามิก: ≥38dB
ความเป็นเชิงเส้น: แนวนอน: +/-0.2%, แนวตั้ง: 2.0% (แนวนอน: +/-0.2% FSW แนวตั้ง: 0.25% FSH)
กำลังแยก: >40dB (5P14)
ค่าความไวที่เหลือ: >68dB
ปฏิเสธ (การระงับ): 0 ถึง 80% ของความสูงเต็มหน้าจอ
500 การตั้งค่าอิสระ เกณฑ์ใดๆ สามารถป้อนได้อย่างอิสระ เราสามารถทำงานในพื้นที่โดยไม่มีบล็อกทดสอบได้
หน่วยความจำขนาดใหญ่ 1000 กราฟ A
โหมดการทดสอบ: พัลส์สะท้อน, องค์ประกอบคู่ และการส่งผ่าน
ประเภทโพรบ: ตรงเดี่ยว, มุมเดี่ยว, ตรงคู่, มุมคู่, ผ่าน, คืบ, พื้นผิว
เกตมอนิเตอร์: เกตอิสระสองตัวที่ควบคุมได้ตลอดช่วงการกวาดทั้งหมด
หน่วย: นิ้ว หรือ มิลลิเมตร
ข้อกำหนดด้านพลังงาน: ไฟฟ้ากระแสสลับ 100-240 VAC, 50-60 Hz
หน่วงเวลาการแสดงผล: -20 ถึง 3400 ไมโครวินาที
หน่วงเวลาโพรบ/ออฟเซ็ตศูนย์: 0 ถึง 99.99 ไมโครวินาที
แพ็คแบตเตอรี่ Li-ion แบบชาร์จไฟได้ภายใน พิกัด 7.2V ที่ 8000 mAh
เวลาใช้งานปกติ 15 ชั่วโมง ขึ้นอยู่กับความสว่างของหน้าจอ
เวลาชาร์จปกติ 4 ชั่วโมง
กว้างxสูงxลึก(มม.): 250x165x55 (มม.)
น้ำหนัก: 1.2 กก.
อุณหภูมิใช้งาน: -10°C ถึง 50°C
อุณหภูมิจัดเก็บ: -30°C ถึง 50°C
พลังงานพัลส์: 70V, 100V, 200V, 300V, 400V, 500V เลือกได้
การแก้ไข: ครึ่งคลื่นบวก, ครึ่งคลื่นลบ, คลื่นเต็ม, ระบบ RF
แบนด์วิดท์ (แบนด์พาสแอมพลิฟายเออร์): 0.2 ถึง 25 MHz
เกตมอนิเตอร์: เกตอิสระสองตัวที่ควบคุมได้ตลอดช่วงการกวาดทั้งหมด
ความไว: สูงสุด 120 dB ในความละเอียดที่เลือกได้ 0.1, 1.0, 2.0, 6.0 dB
การเชื่อมต่อทรานสดิวเซอร์: BNC หรือ LEMO



ฟังก์ชัน

การแสดงตำแหน่งข้อบกพร่องที่แม่นยำโดยอัตโนมัติ (ความลึก d, ระดับ p, ระยะทาง s, แอมพลิจูด, sz dB, φ)
การปรับขนาดข้อบกพร่อง: การปรับขนาดข้อบกพร่องอัตโนมัติโดยใช้ AVG หรือ DAC/TCG ช่วยให้รายงานการยอมรับหรือปฏิเสธข้อบกพร่องได้เร็วขึ้น
การสอบเทียบอัตโนมัติของจุดศูนย์ทรานสดิวเซอร์, มุม, ขอบหน้า และความเร็ววัสดุ (บล็อก V2 และสองรู)
สะดวกในการสร้างและใช้ DAC/TCG และ AVG เพื่อประเมินเสียงสะท้อน เส้นโค้งสามารถแก้ไขและชดเชยได้
เชื่อมต่อ U-Disk หน่วยสามารถมีหน่วยความจำไม่จำกัด
มีมาตรฐาน 15 รายการในหน่วย
การเชื่อมต่อบลูทูธกับอุปกรณ์มือถือเพื่อสร้างและพิมพ์รายงานการตรวจจับ ณ สถานที่ (อุปกรณ์เสริม)
AWS D1.1
คุณสมบัติการแก้ไขพื้นผิวโค้ง
ฟังก์ชันวัดความสูงรอยแตก
ขยายเกต: การกระจายช่วงเกตไปทั่วความกว้างหน้าจอทั้งหมด
ฟังก์ชันปรับอัตโนมัติ
ซองจดหมาย: การแสดงผล A-scan สดพร้อมอัตราการอัปเดต 70 Hz และซองจดหมายของ A-scan
การแสดงผล
Peak Hold: เปรียบเทียบรูปคลื่นพีคที่แช่แข็งกับ A-Scans สดเพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: การแช่แข็งการแสดงผลจะเก็บข้อมูลรูปคลื่นและเส้นทางเสียง
สัญญาณเตือน: เสียงบี๊บและ LED
นาฬิกาเรียลไทม์
เติมเสียงสะท้อน
เครื่องหมายจับภาพ
สีเสียงสะท้อนภายในเกต
