| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Tmteck |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | TMRS-710 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 1 ชิ้นในกระเป๋าถือและต่อกล่องกระดาษ |
| เวลาการส่งมอบ: | 3-4 วัน |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล |
| สามารถในการผลิต: | 100 ชิ้น / เดือน |
| สี: | สีแดง | ช่วงการใช้งานของเหล็กเส้น (มม.): | φ6~φ50 |
|---|---|---|---|
| ข้อผิดพลาดสูงสุดของการวัดเส้นผ่านศูนย์กลาง: | ± 1 | โหมดสแกน: | แบบจำลองความหนา การทดสอบ JGJ |
| ตั้งเวลาปิดเครื่อง: | 5 นาที、10 นาที、15 นาที、30 นาที、60 นาที、90 นาที | ชั่วโมงการทำงาน: | ≥16ชม |
TMRS-710 เครื่องสแกนเหล็กเส้นในตัว
ลักษณะของเครื่องตรวจจับเหล็กเส้นในตัว TMRS-710:

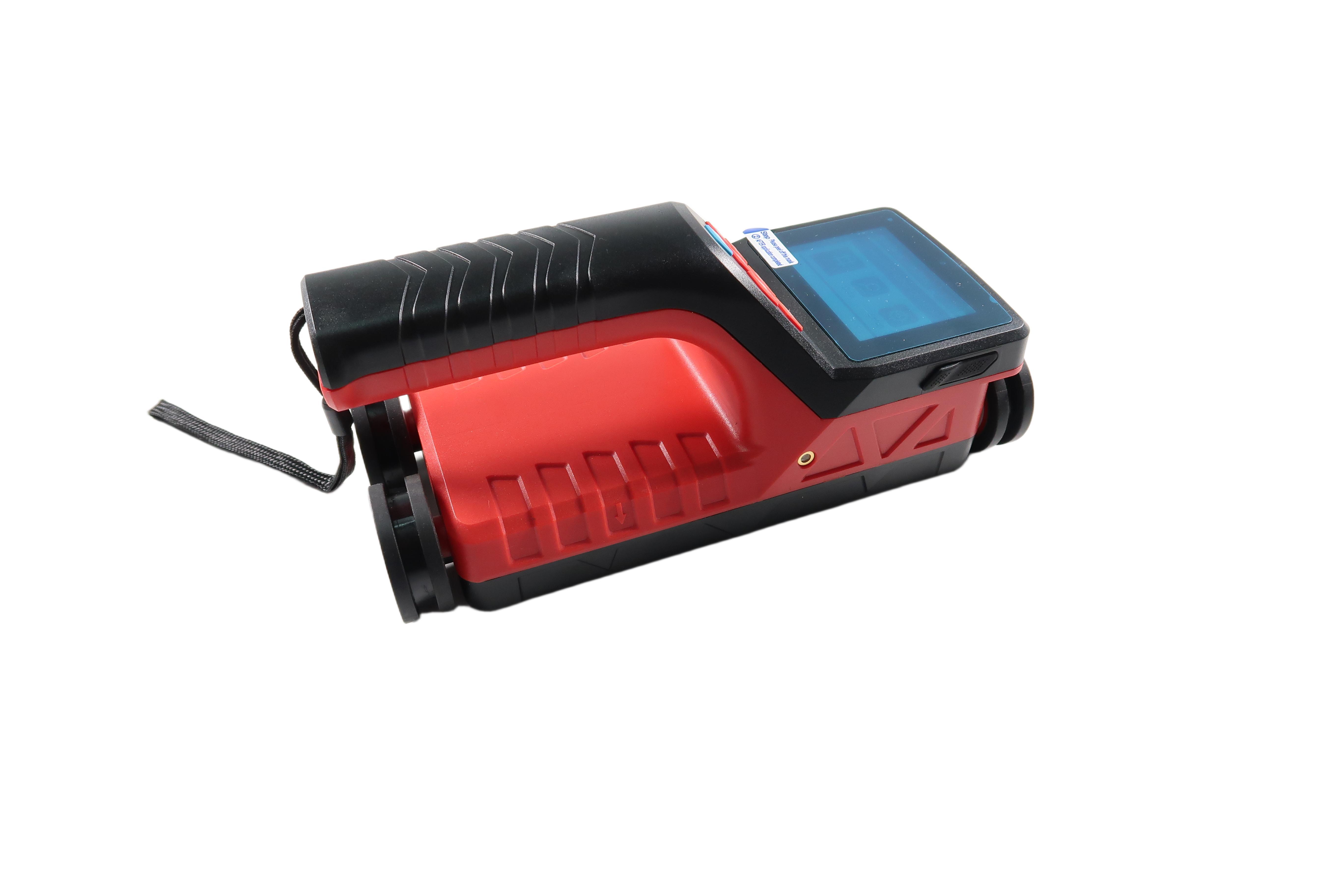

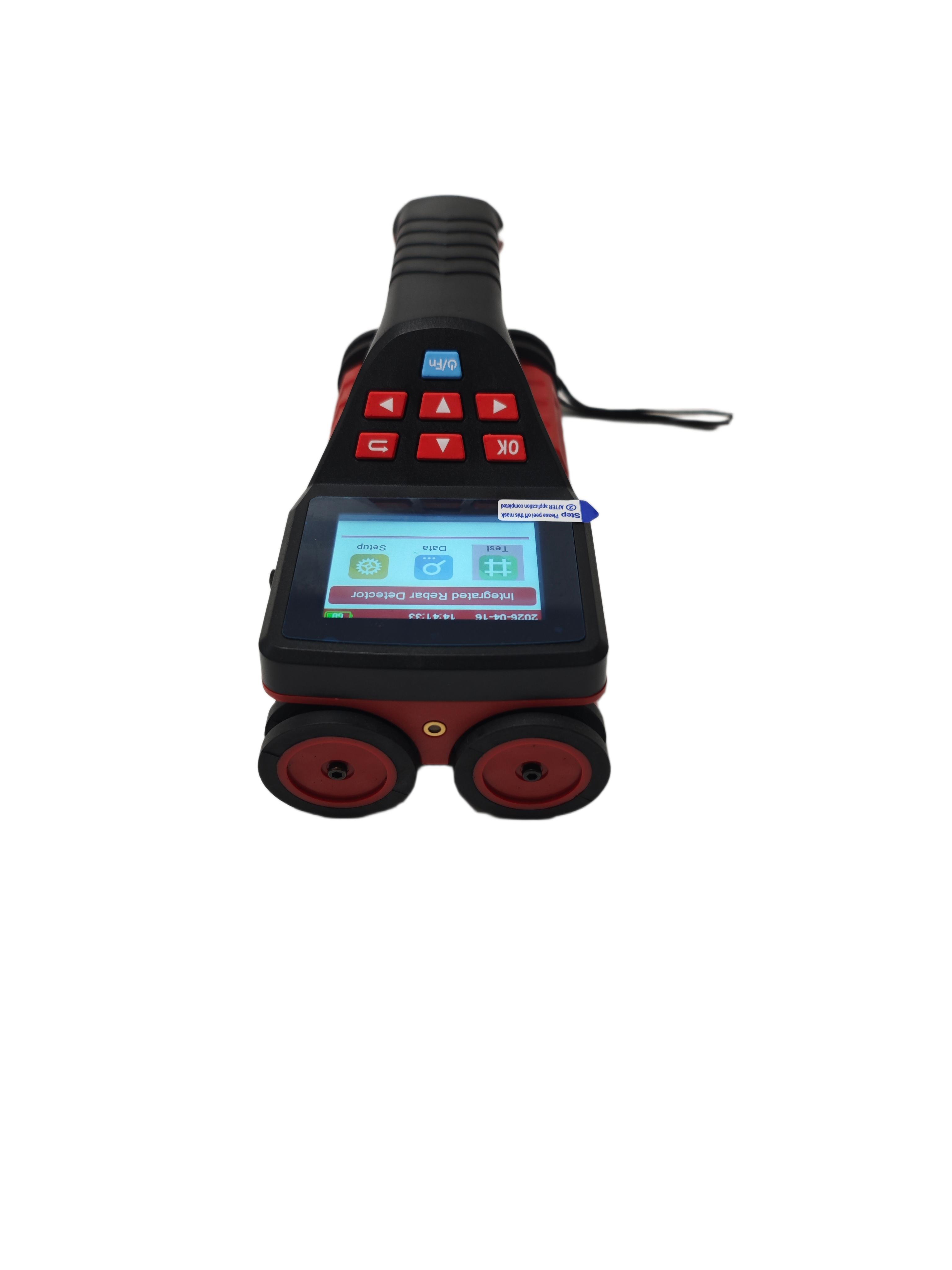

a) มุมมองด้านบน:

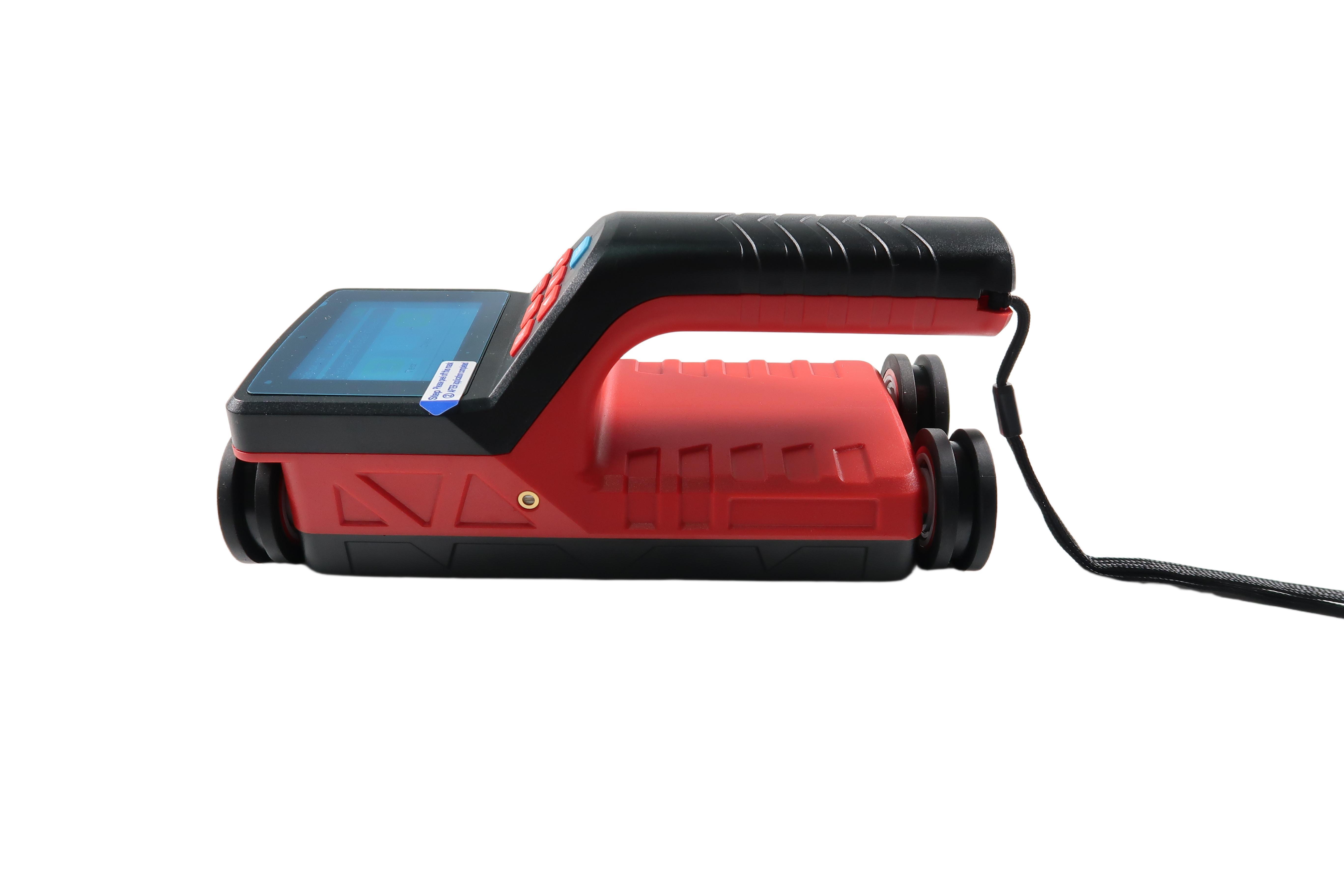

b) มุมมองด้านซ้าย:
c) มุมมองด้านขวา:
d) มุมมองด้านล่าง
รูปที่ 2.1 แผนภาพโครงสร้างภายนอกของโฮสต์
1.1 บทนำ
เครื่องตรวจจับเหล็กเส้นในตัว TMRS-710 ใช้สำหรับตรวจหาตำแหน่งเหล็กเส้นภายใน ความหนาของชั้นป้องกัน ระยะห่างและเส้นผ่านศูนย์กลางของเหล็กเส้น สามารถวาดแผนที่การกระจายของเหล็กเส้นทั้งหมดได้อย่างแม่นยำ เพื่อให้ข้อมูลการทดสอบที่มีความแม่นยำสูงและรวดเร็ว โครงสร้างแบบบูรณาการของโฮสต์และขดลวดเซ็นเซอร์ ทำให้สะดวกและรวดเร็วในการพกพาและการปฏิบัติงานภาคสนาม มีลักษณะการออกแบบโครงสร้างขดลวด ความเร็วที่เร็วขึ้น ความแม่นยำที่สูงขึ้น ความละเอียดที่แข็งแกร่งขึ้น
1.2 ฟังก์ชัน
1.2.1 ฟังก์ชันหลัก
1. วัดความหนาของชั้นป้องกันของเหล็กเส้นได้อย่างแม่นยำ;
2. ระบุตำแหน่ง แนวโน้ม และการกระจายของเหล็กเส้น;
3. วัดชั้นป้องกันของเหล็กเส้นและประมาณเส้นผ่านศูนย์กลางของเหล็กเส้น;
4. การจัดเก็บ การดู และการส่งข้อมูลการตรวจจับ.
1.2.2 ฟังก์ชันพิเศษ
1. โหมดการตรวจจับมีความชัดเจน แม่นยำ แสดงตำแหน่งเหล็กเส้น ระยะห่าง ความหนาของชั้นป้องกันบนหน้าจอเดียวกัน;
2. การวัดความหนาทำได้อย่างสมบูรณ์ ในระหว่างกระบวนการวัด สามารถพลิกหน้าไปมา ดูข้อมูลและกราฟิก และลบข้อมูลการทดสอบได้ตลอดเวลา;
3. เครื่องมือแบบมือถือ การออกแบบการทำงาน และวิธีการกำหนดตำแหน่งด้วยล้อสี่ล้อ พร้อมยางที่ทนทานต่อการสึกหรอสูง ช่วยป้องกันการสึกหรอของเครื่องตรวจจับได้ง่าย;
4. ซอฟต์แวร์วิเคราะห์สามารถสร้างมุมมองแผนสองมิติและมุมมองสามมิติ 3 มิติได้.
5. โหมดการตรวจจับ JGJ ทำการทดสอบซ้ำ 1-6 ครั้งของเหล็กเส้นเดี่ยว และคำนวณค่าเฉลี่ยโดยอัตโนมัติ.
1.2.3 คุณสมบัติหลัก
1. หน้าจอสี LCD ความละเอียดสูง 2.8 นิ้ว (320 x 240 พิกเซล) ไม่ว่าจะในร่มหรือกลางแจ้ง สถานการณ์ใดก็สามารถมองเห็นข้อมูลการตรวจจับได้อย่างชัดเจน;
2. การออกแบบโครงสร้างหลายขดลวด เร็วขึ้น แม่นยำขึ้น ความละเอียดแข็งแกร่งขึ้น;
3. ใช้การส่งข้อมูลและชาร์จแบบ USB คุณสามารถอัปโหลดข้อมูลที่จัดเก็บไว้ไปยังคอมพิวเตอร์ได้อย่างรวดเร็วผ่าน USB.
4. ด้วยแบตเตอรี่ลิเธียมความจุสูงในตัว การใช้พลังงานต่ำ ในกรณีที่แบตเตอรี่เต็ม เวลาสแตนด์บายประมาณ 16 ชั่วโมง;
5. โหมดการจัดการข้อมูลในการจัดเก็บข้อมูล ดู ลบ และฟังก์ชันอื่นๆ สามารถจัดเก็บข้อมูลจุดวัดเหล็กเส้นได้ประมาณสองแสนจุด;
6. แก้ปัญหาการรั่วไหลของเหล็กเส้นโดยใช้กำลังการแยกเหล็กเส้นที่หนาแน่นเป็นพิเศษ;
7. เลือกชุดบล็อกทดสอบมาตรฐานที่สามารถกำหนดค่าได้ด้วยการออกแบบพิเศษและไม่เหมือนใคร;
8. ใช้การออกแบบโฮสต์และขดลวดเซ็นเซอร์แบบบูรณาการ ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก;
9. การตัดสินตำแหน่งกลางของเหล็กเส้นที่อยู่ติดกันแบบเรียลไทม์ ไฟแสดงสถานะแจ้งเตือน สามารถหลีกเลี่ยงเหล็กเส้นรอบๆ ได้ง่ายต่อการเจาะแกน;
10. กระเป๋าเครื่องมือกันกระแทก มีซับในป้องกันด้านใน และมีฝาครอบกันน้ำเพื่อความสะดวกในการพกพา;;
11. พร้อมซอฟต์แวร์ตรวจจับเหล็กเส้นขนาดกลางและขนาดใหญ่ สะดวกสำหรับการวิเคราะห์ข้อมูลระดับมืออาชีพ การประมวลผลข้อมูล และการสร้างรายงานที่สมบูรณ์ใน PC.
1.3 เอกสารทางเทคนิค
| รุ่น | TMRS-710 | |
| ช่วงที่ใช้ได้ของเหล็กเส้น (มม.) | φ6～φ50 | |
| ช่วงความหนาของชั้นป้องกัน (มม.) | ช่วงแคบ: 1～80 ช่วงกว้าง: 5～185 | |
| ข้อผิดพลาดสูงสุดที่อนุญาตของความหนาของชั้นป้องกัน (มม.) | ±1 | 1～60 |
| ±2 | 60～100 | |
| ±3 | 101～120 | |
| ±5 | 121～160 | |
| ±8 | 161～185 | |
| ความสามารถในการวัดเส้นผ่านศูนย์กลาง (มม.) | ϕ 6～Ф50 | |
| ข้อผิดพลาดสูงสุดของการวัดเส้นผ่านศูนย์กลาง (ข้อมูลจำเพาะ) | ±1 | |
| โหมดการสแกน | โหมดความหนา, การทดสอบ JGJ | |
| ช่วงการสแกน | ไร้ขอบเขต | |
| การทดสอบ JGJ | บรรลุการวัด 1-6 ครั้งต่อจุดเดียว คำนวณค่าเฉลี่ยโดยอัตโนมัติ | |
| โหมดการส่งข้อมูล | USB ไร้สาย | |
| หน้าจอ | หน้าจอสี LCD ความละเอียดสูง 2.8 นิ้ว (320 x 240 พิกเซล) | |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมความจุสูงในตัว | |
| ตั้งเวลาปิดเครื่อง | 5 นาที, 10 นาที, 15 นาที, 30 นาที, 60 นาที, 90 นาที | |
| เวลาทำงาน | ≥16 ชม. | |
| หน้าจอ | 320×240 | |
| ที่เก็บข้อมูล | จุดวัดเหล็กเส้น 200K | |
| การสื่อสาร | อินเทอร์เฟซ USB | |
| พร้อมการแก้ไขข้อผิดพลาด | -3.0～+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
| การทำงาน | ปุ่มกดซิลิโคน | |
| อุณหภูมิการทำงาน | -10℃～+42℃ | |
| ขนาด (มม.) | 219×92×106 | |
| น้ำหนัก (กก.) | 0.60 (รวมแบตเตอรี่) | |
1.4 อินเทอร์เฟซการวัด
เครื่องตรวจจับเหล็กเส้นในตัว โหมดการวัดแสดงในรูปที่ 1 และ 2
(1) โหมดความหนา
(2) อินเทอร์เฟซการวัด JGJ

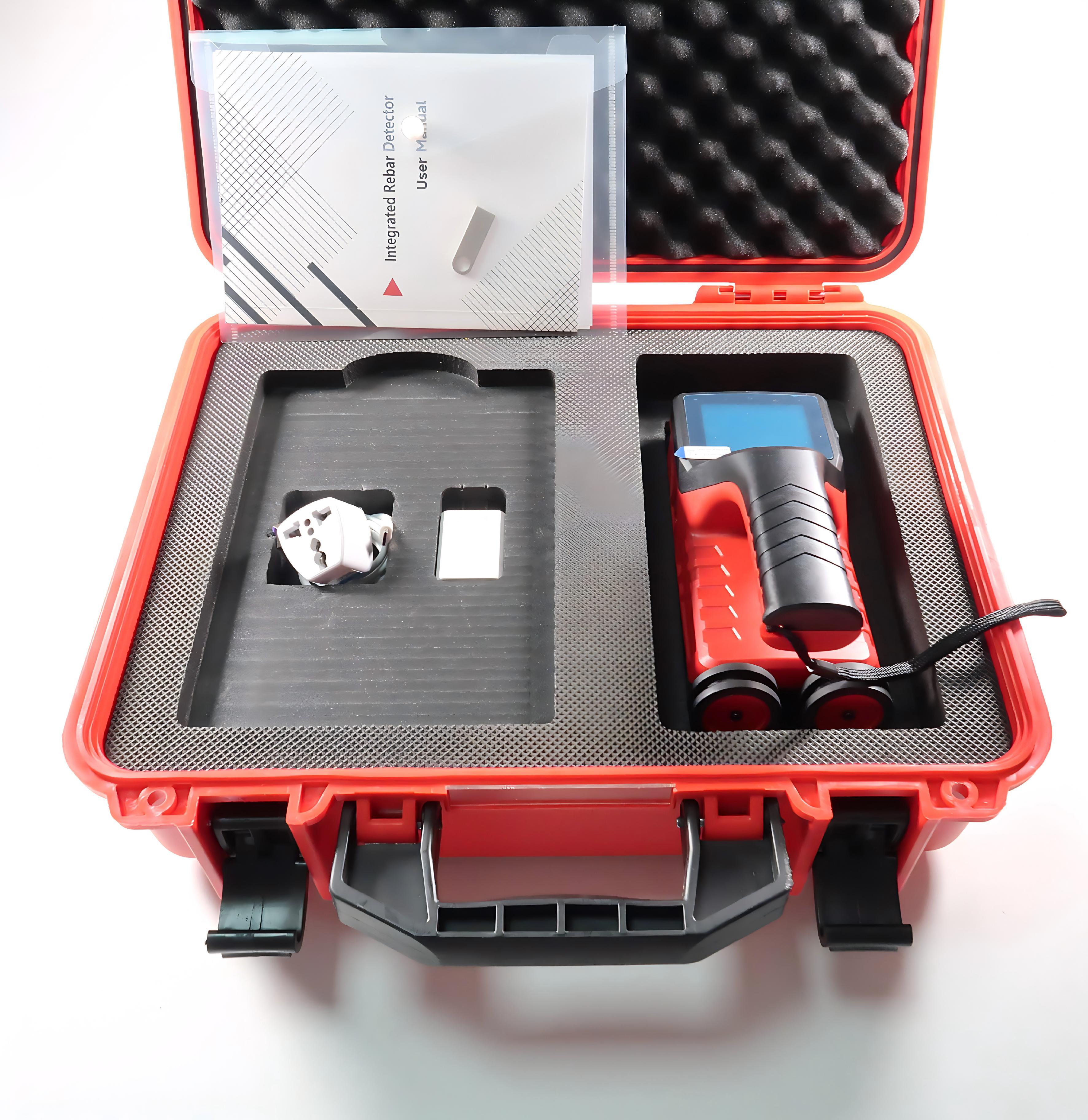

1.5 การกำหนดค่ามาตรฐาน
| เลขที่ | ชื่อ | หน่วย | ปริมาณ | หมายเหตุ |
| 1 | โฮสต์ผลิตภัณฑ์ | ชิ้น | 1 | / |
| 2 | ที่ชาร์จ | ชิ้น | 1 | / |
| 3 | สาย USB | ชิ้น | 1 | / |
| 4 | คู่มือผู้ใช้ | ชิ้น | 1 | / |
| 5 | ใบรับรองผู้ผลิต | ชิ้น | 1 | / |
| 6 | บัตรรับประกัน | ชิ้น | 1 | / |
| 7 | รายการบรรจุภัณฑ์ | ชิ้น | 1 | / |
| 8 | ซีดีซอฟต์แวร์ | ชิ้น | 1 | จำกัดเฉพาะรุ่นที่แตกต่างกัน |
| 9 | ชุดผลิตภัณฑ์/กล่อง | ชิ้น | 1 | / |
| 10 | ดินสอ | ชิ้น | 1 | / |
| 11 | บล็อกมาตรฐาน | ชิ้น | 1 | อุปกรณ์เสริม |
