เครื่องสแกนเหล็กเส้นในตัว TMRS-710
ลักษณะที่ปรากฏของเครื่องตรวจจับเหล็กเส้นในตัว TMRS-710:

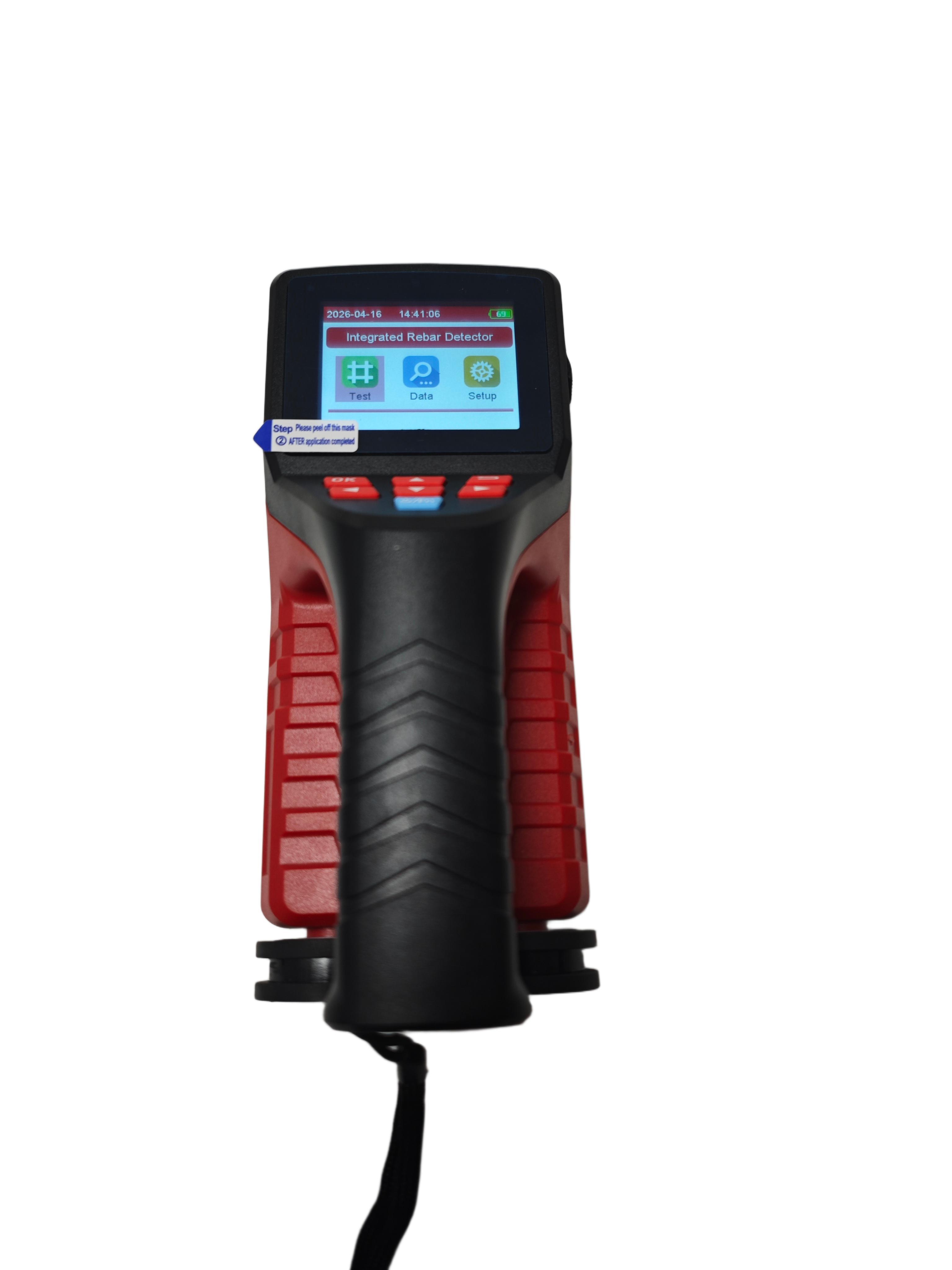

ก) มุมมองด้านบน:

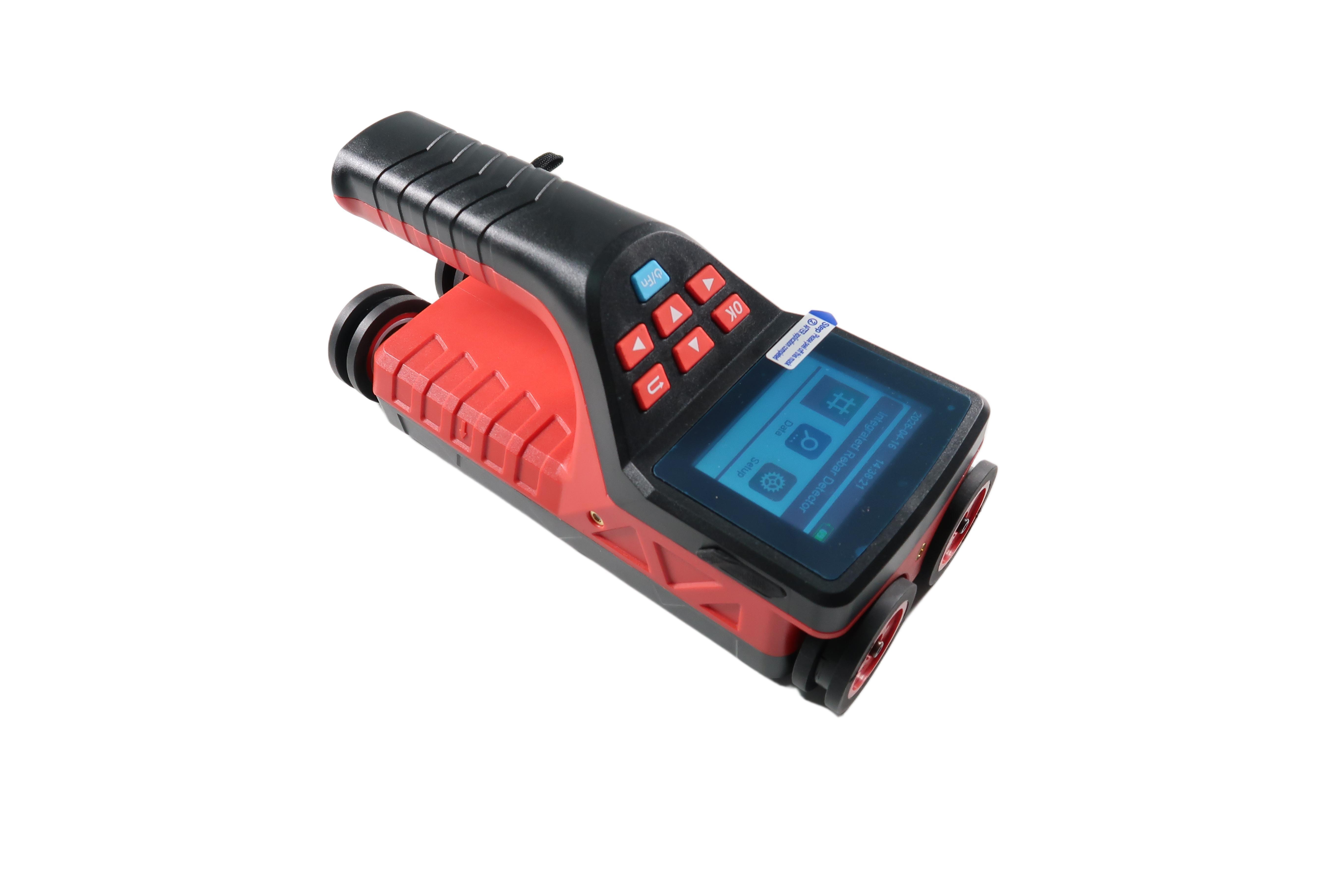

ข) มุมมองด้านซ้าย:

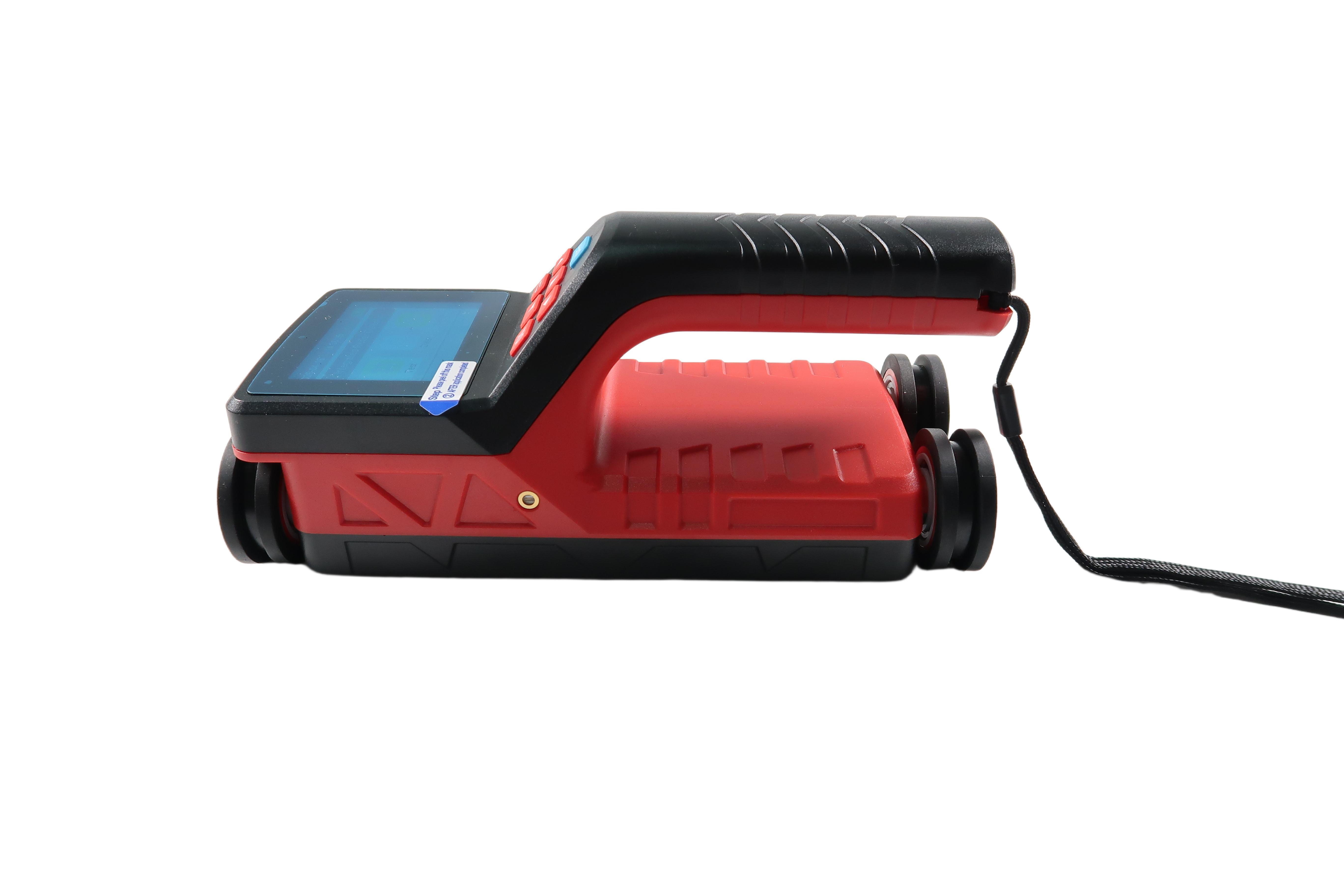

ค) สัมมาวายามะ:

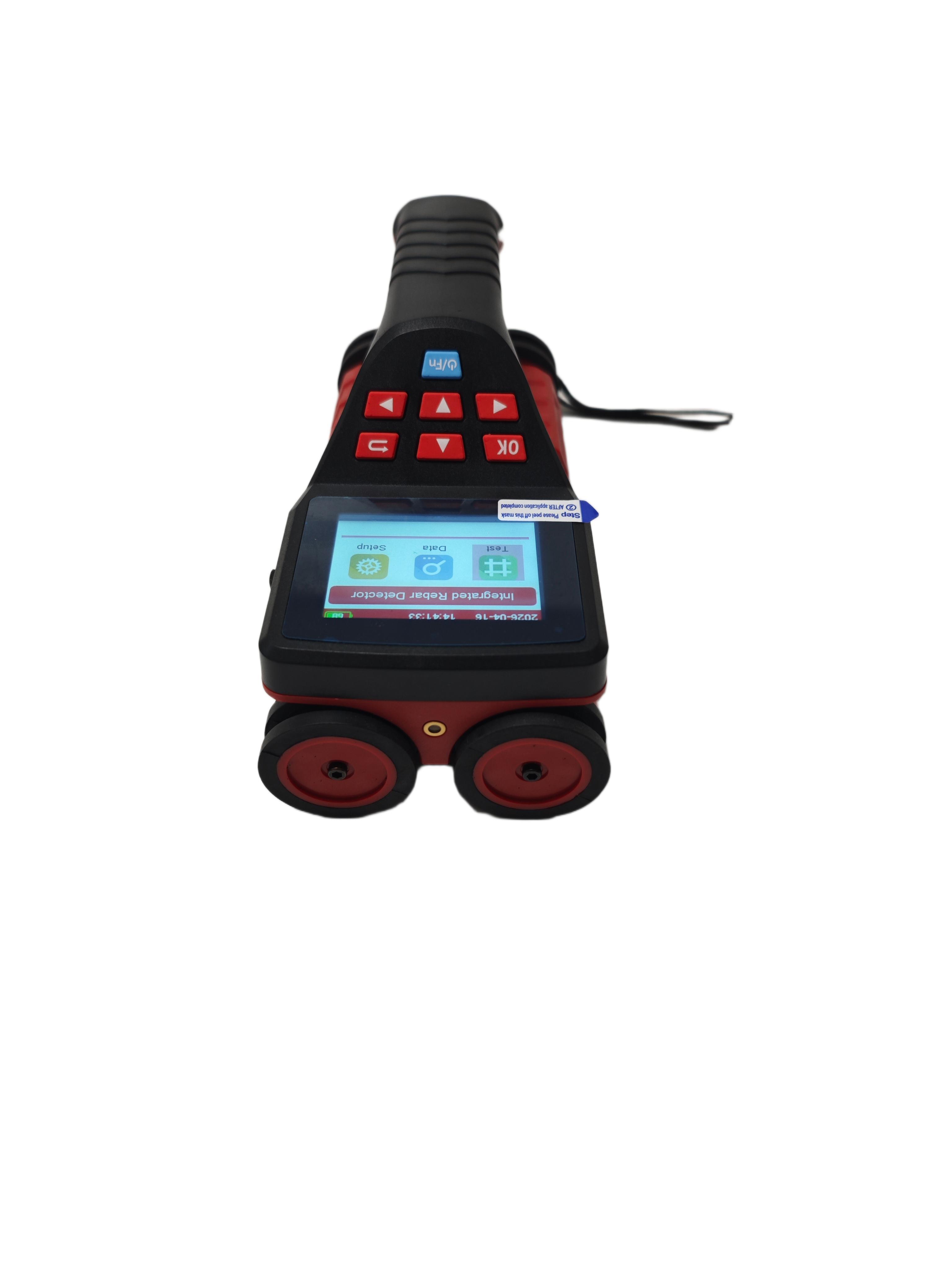

ง) มุมมองด้านล่าง
รูปที่ 2.1 แผนผังของลักษณะโฮสต์
1.1 บทนำ
เครื่องตรวจจับเหล็กเส้นในตัว TMRS-710 ส่วนใหญ่จะใช้ในการตรวจจับตำแหน่งการเสริมแรงภายใน ความหนาของชั้นป้องกัน ระยะห่างของการเสริมแรง และเส้นผ่านศูนย์กลางของเหล็กเส้นสามารถวาดแผนผังการกระจายของเหล็กเส้นทั้งหมดได้อย่างแม่นยำ เพื่อให้ข้อมูลการทดสอบมีความแม่นยำสูงและความเร็วสูงโครงสร้างแบบบูรณาการของโฮสต์และคอยล์เซ็นเซอร์ทำให้สะดวกและรวดเร็วเมื่อพกพาและใช้งานภาคสนามมีลักษณะเฉพาะในการออกแบบโครงสร้างคอยล์ ความเร็วที่เร็วกว่า ความแม่นยำสูงกว่า ความละเอียดที่มากกว่า
1.2 ฟังก์ชั่น
1.2.1 หน้าที่หลัก
1. วัดความหนาของชั้นป้องกันของเหล็กเส้นอย่างแม่นยำ
2. ค้นหาตำแหน่ง แนวโน้ม และการกระจายของเหล็กเส้น
3. วัดชั้นป้องกันของเหล็กเส้นและประมาณเส้นผ่านศูนย์กลางของเหล็กเส้น
4. การจัดเก็บ การดู และการส่งข้อมูลการตรวจจับ
1.2.2 ฟังก์ชั่นพิเศษ
1. โหมดการตรวจจับนั้นใช้งานง่าย แม่นยำ แม่นยำ การแสดงตำแหน่งเหล็กเส้น ระยะห่าง ความหนาของชั้นป้องกันในหน้าจอเดียวกัน
2.วัดความหนาได้อย่างสมบูรณ์ในระหว่างขั้นตอนการวัด สามารถพลิกหน้าไปมา ดูข้อมูลและกราฟิกได้ และสามารถลบข้อมูลทดสอบได้ตลอดเวลา
3.Single handing machine, operation design and four wheel positioning method, พร้อมกับยางที่มีความแข็งแรงสูงทนต่อการสึกหรอ, ง่ายต่อการปกป้องการสึกหรอของเครื่องตรวจจับ;
4. ซอฟต์แวร์การวิเคราะห์สามารถสร้างมุมมองแผนสองมิติและมุมมองสามมิติ 3 มิติ
5. โหมดการตรวจจับ JGJ ตระหนักถึงการทดสอบซ้ำ 1-6 ครั้งของเหล็กแท่งเดียว และคำนวณค่าเฉลี่ยโดยอัตโนมัติ
1.2.3 คุณสมบัติหลัก
1. หน้าจอ LCD สีความละเอียดสูง 2.8 นิ้ว (320 x 240 พิกเซล) ไม่ว่าจะในร่มหรือกลางแจ้ง ข้อมูลการตรวจจับที่มองเห็นได้ชัดเจนในทุกสถานการณ์
2. การออกแบบโครงสร้างแบบหลายขดลวด เร็วขึ้น แม่นยำขึ้น ละเอียดยิ่งขึ้น
3. เมื่อใช้การส่งและชาร์จข้อมูลโหมด USB คุณสามารถอัปโหลดข้อมูลที่เก็บไว้ไปยังคอมพิวเตอร์ผ่าน USB ได้อย่างรวดเร็ว
4. ด้วยแบตเตอรี่ลิเธียมความจุสูงในตัว การใช้พลังงานต่ำ ในกรณีที่แบตเตอรี่เต็ม เวลาสแตนด์บายประมาณ 16 ชั่วโมง
5. โหมดการจัดการข้อมูลในการจัดเก็บข้อมูล ดู ลบ และฟังก์ชั่นอื่น ๆ สามารถเก็บข้อมูลจุดวัดเหล็กเส้นได้ประมาณสองแสน
6.ปัญหาการรั่วซึมของเหล็กเสริมเสริมสามารถแก้ไขได้โดยใช้กำลังแก้ไขเส้นเอ็นที่มีความหนาแน่นสูง
7. เลือกการกำหนดค่าบล็อกทดสอบมาตรฐานซึ่งสามารถกำหนดค่าได้ด้วยการออกแบบพิเศษและไม่เหมือนใคร
8. ใช้การออกแบบโฮสต์และคอยล์เซ็นเซอร์แบบบูรณาการ ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก
9. การตัดสินแบบเรียลไทม์ของแถบเหล็กที่อยู่ติดกันตรงกลางแสดงการแจ้งเตือนแสงสามารถหลีกเลี่ยงรอบ ๆ แถบเหล็กเจาะง่ายเจาะ;
10. กระเป๋าเครื่องดนตรีกันกระแทก มีซับในป้องกัน และติดตั้งฝาครอบกันน้ำสำหรับพกพาสะดวก;;
11. ติดตั้งซอฟต์แวร์ตรวจจับเหล็กเส้นขนาดกลางและขนาดใหญ่ จึงสะดวกสำหรับการวิเคราะห์ข้อมูลระดับมืออาชีพ การประมวลผลข้อมูล และสร้างรายงานฉบับสมบูรณ์ในพีซี
1.3 เอกสารทางเทคนิค
โหมด | TMRS-710 | |
ช่วงของเหล็กเส้นที่ใช้งานได้(มิลลิเมตร) | φ6~φ50 | |
ช่วงความหนาของชั้นป้องกัน(มิลลิเมตร) | ช่วงขนาดเล็ก:1~80 ช่วงขนาดใหญ่:5~185 | |
ข้อผิดพลาดสูงสุดที่อนุญาตของความหนาของชั้นป้องกัน(มิลลิเมตร) | ±1 | 1~60 |
±2 | 60~100 | |
±3 | 101~120 | |
±5 | 121~160 | |
±8 | 161~185 | |
การบังคับใช้การวัดเส้นผ่านศูนย์กลาง (มม.) | ϕ 6~Ф50 | |
ข้อผิดพลาดสูงสุดของการวัดเส้นผ่านศูนย์กลาง (ข้อมูลจำเพาะ) | ±1 | |
โหมดการสแกน | แบบจำลองความหนา การทดสอบ JGJ | |
ช่วงการสแกน | ไร้ขอบ | |
การทดสอบ JGJ | บรรลุการวัดจุดเดียว 1-6 คำนวณค่าเฉลี่ยโดยอัตโนมัติ | |
โหมดการรับส่งข้อมูล | USB ไร้สาย | |
หน้าจอ | หน้าจอ LCD สีความละเอียดสูงขนาด 2.8 นิ้ว (320 x 240 พิกเซล | |
แหล่งจ่ายไฟ | สร้างขึ้นในแบตเตอรี่ลิเธียมความจุสูง | |
ตั้งเวลาปิดเครื่อง | 5 นาที 10 นาที 15 นาที 30 นาที 60 นาที 90 นาที | |
ชั่วโมงทำงาน | ≥16ชม | |
หน้าจอ | 320×240 | |
พื้นที่จัดเก็บ | 200K จุดวัดของเหล็กเส้น | |
การสื่อสาร | อินเทอร์เฟซ USB | |
ด้วยการแก้ไขข้อผิดพลาด | -3.0~+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
การดำเนินการ | แป้นซิลิโคน | |
อุณหภูมิในการทำงาน | -10℃~+42℃ | |
ขนาด (มม.) | 219×92×106 | |
น้ำหนัก (กิโลกรัม) | 0.60 (รวมแบตเตอรี่) |
1.4 อินเทอร์เฟซการวัด
เครื่องตรวจจับเหล็กเส้นในตัว โหมดการวัดแสดงในรูปที่ 1 และ 2
(1) แบบจำลองความหนา
(2) อินเทอร์เฟซการวัด JGJ
1.5 การกำหนดค่ามาตรฐาน

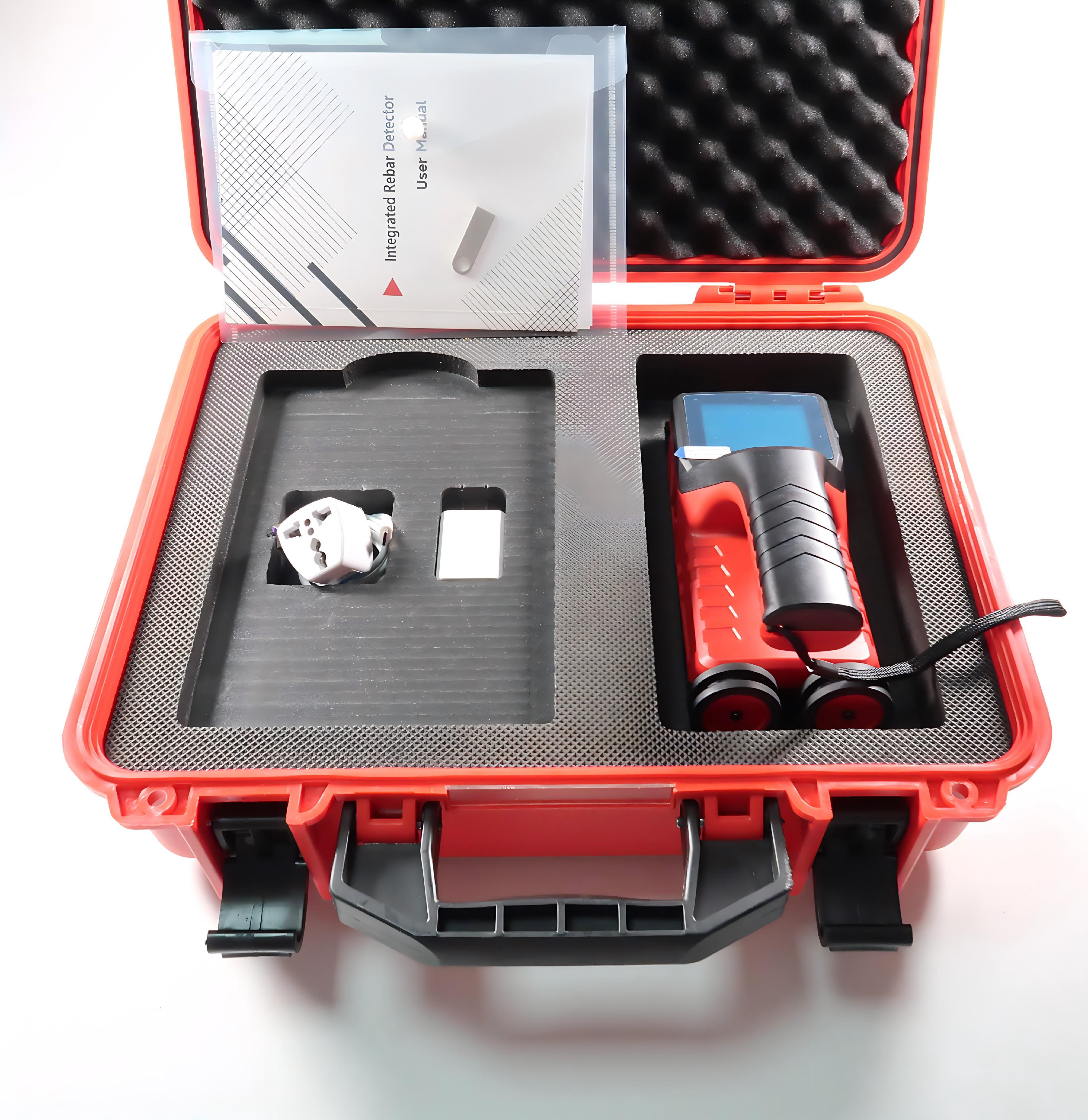

เลขที่ | ชื่อ | หน่วย | ปริมาณ | หมายเหตุ |
1 | โฮสต์ผลิตภัณฑ์ | ชิ้นส่วน | 1 | / |
2 | เครื่องชาร์จ | ชิ้นส่วน | 1 | / |
3 | สาย USB | ชิ้นส่วน | 1 | / |
4 | คู่มือการใช้ | ชิ้นส่วน | 1 | / |
5 | ใบรับรองผู้ผลิต | ชิ้นส่วน | 1 | / |
6 | ใบรับประกัน | ชิ้นส่วน | 1 | / |
7 | รายการบรรจุ | ชิ้นส่วน | 1 | / |
8 | ซีดีซอฟต์แวร์ | ชิ้นส่วน | 1 | จำกัด เฉพาะรุ่นต่างๆ |
9 | ชุดผลิตภัณฑ์/กล่อง | ชิ้นส่วน | 1 | / |
10 | ดินสอสี | ชิ้นส่วน | 1 | / |
11 | บล็อกมาตรฐาน | ชิ้นส่วน | 1 | อุปกรณ์เสริม |
