| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| หมายเลขรุ่น: | TMETALL-400 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 1ชิ้น/กล่องกล่อง |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล |
| สามารถในการผลิต: | 100 ชิ้น/เดือน |
| ความเร็วในการตัด: | 0.01-1 มม./วินาที (ขั้นตอนการปรับ 0.01) | รีเซ็ตโหมด: | อัตโนมัติ |
|---|---|---|---|
| ระบบควบคุม: | หน้าจอ LCD แบบสัมผัสขนาด 7 นิ้วของ Siemens PLC | ความเร็วในการหมุนของแกนหมุน: | 2800rpm |
| สูงสุด เส้นผ่าศูนย์กลาง: | φ 130มม | ใบมีดตัด: | 400*4*32มม |
| กำลังตัด: | 4KW |
ฉัน.คําแนะนํา
เครื่องนี้ถูกควบคุมโดยอัตโนมัติโดย Siemens PLC, ขับโดยระบบควบคุม, การควบคุมการเคลื่อนไหวของมอเตอร์ขั้นตอน, X,Y,Z ทิศทางการควบคุมอัตโนมัติและแม่นยํา,การตัดสามารถเปลี่ยนตามความแข็งของวัสดุ ความเร็วการให้อาหารเพื่อให้ได้ผลการตัดที่เร็วที่สุด ด้วยความน่าเชื่อถือและความสามารถในการควบคุมที่สูงมาก
1จอสัมผัสแสดงข้อมูลการตัดต่างๆ ซึ่งมีความแม่นยํามากขึ้น ชัดเจนในมุมมองหนึ่ง การตั้งตําแหน่งที่แม่นยํา และการตั้งตําแหน่งของชิ้นงานการตัดที่ดีขึ้นระหว่างการตัด
2การตัดตัด, การตัด flat pushing, การตัด sweeping และวิธีการตัดที่ใช้งานได้สามวิธีความเร็วการตัดสามารถปรับตามความแข็งของวัสดุเพื่อบรรลุเป้าหมายในการตัดชิ้นงานอย่างรวดเร็วเมื่อตัดกระบอกเหล็กแข็ง, วิธีการตัดที่แตกต่างกันสามารถเลือก
3เพื่ออํานวยความสะดวกในการทําความสะอาดห้องตัดและความปลอดภัยของมอเตอร์ spindle เราได้นําการแยก electromechanical;เครื่องยนต์ห้องตัดถูกคุ้มครองด้วยการแยกกันน้ํา. หน้าต่างการสังเกตขนาดใหญ่ถูกติดตั้งบนประตูป้องกันความปลอดภัยของห้องตัด, เพื่อให้ผู้ใช้สามารถสังเกตกระบวนการตัดทั้งหมดของตัวอย่างได้อย่างง่ายดาย;โคมไฟ LED ติดตั้งอยู่ในห้องตัด เพื่อให้เกิดการส่องแสงที่มีประสิทธิภาพของพื้นที่ห้องตัดทั้งหมด; ความสว่างและความชัดเจนในห้องทํางานเพิ่มขึ้น
4การออกแบบเป็นมนุษย์มากขึ้น โดยใช้หลักการของ ergonomics คุณสมบัติที่ใหญ่ที่สุด: เสียงต่ํา, การทํางานง่าย, การปรากฏสวยงาม, ปลอดภัยในการใช้เป็นหนึ่งในอุปกรณ์ที่จําเป็นสําหรับการเตรียมตัวอย่างห้องปฏิบัติการ.

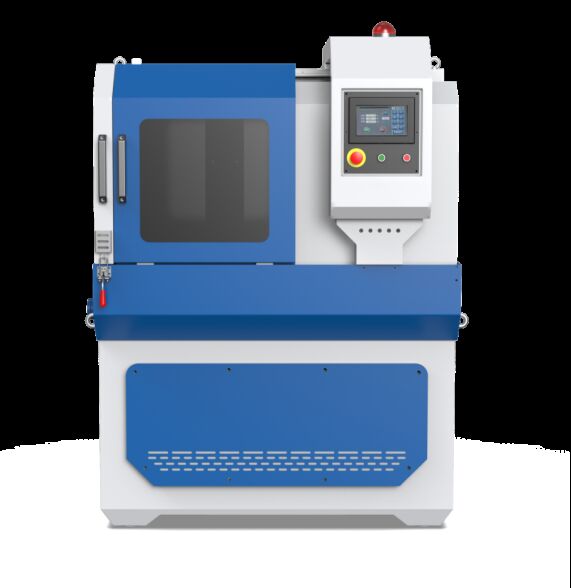

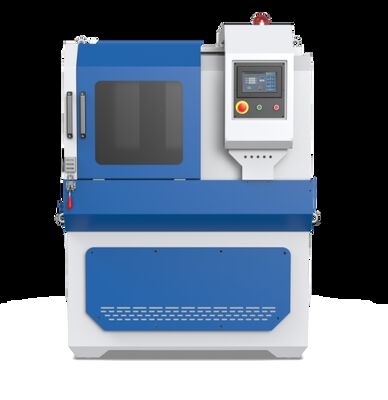

รูปแบบของร่างกายตั้งตั้ง โดยหลักแล้วประกอบด้วยส่วนบน (ฝาปิดความปลอดภัย) ส่วนกลาง (กรอบ) ประตูเลื่อนขวา ประตูเปิดด้านล่างกรอบล่าง (กล่องไฟฟ้า)ปืนน้ําล้างและถังน้ําเย็น (อิสระ).
เครื่องตัดนี้ถูกออกแบบมาเพื่อการตัดชิ้นงานขนาดใหญ่ ทําให้การบํารุงรักษาชิ้นส่วนของเครื่องจักรและการจัดการชิ้นงานขนาดใหญ่ง่ายขึ้นประตูเลื่อนและประตูขั้ว ให้คุณมีพื้นที่มากขึ้นและการเข้าถึงที่ไม่จํากัด, ทําให้สะดวกในการบรรจุชิ้นงานขนาดใหญ่ในสถานที่ที่ถูกต้อง.ชิ้นงานยังสามารถนําเข้าห้องตัดจากด้านบน, หน้า, ซ้าย,
พื้นที่ทํางานถูกปิดโดยครบถ้วนด้วยฝาปกป้องโปร่งเพื่อสังเกตในระหว่างการตัด อุปกรณ์พร้อมกับน้ําเย็นเพื่อให้มีน้ําเย็นในการเก็บรักษา, หลีกเลี่ยงการใช้น้ําตู้เป็นน้ําเย็นหลังจากการตัดเสร็จสิ้น, ล้างปั๊มน้ําด้วยด้านซ้าย ล้างขยะภายในและปิดประตูความปลอดภัย
II.หลัก tecปริมาตร hnical
วิธีการตัด: การตัดชิ้นส่วน, การตัดกระชับเรียบ, การตัด sweep
ความเร็วการตัด:0.01-1mm/s ((ขั้นตอนการปรับ 0.01)
โหมดรีเซ็ต: อัตโนมัติ
ระบบควบคุม: ซีเมนส์ PLC 7
ความเร็วการหมุนของสปินด์:2800 rpm
ความยาวสูงสุด:แกน Z 130mm;แกน Y 200mm;แกน X 100mm
ขนาดโต๊ะทํางาน:128*320mm 180*320mm
กว้างสูงสุด: φ 130mm
ปีกตัด: 400*4*32 มิลลิเมตร
พลังการตัด:4KW
โวลเตจ:380V/ 50Hz
ขนาด:1350*1100*1750mm ((L × W × H)
ฉันII.Eรายละเอียดการควบคุมไฟฟ้า
1หลักการควบคุมอิเล็กทรอนิกส์
อุปกรณ์ตัดสําหรับอุปกรณ์อัตโนมัติ, ใช้ Siemens PLC, ด้วยจอสัมผัส LCD 7 นิ้ว.
ฉันวีFการนําเสนอ
การทํางานอัตโนมัติแบ่งออกเป็นทิศทางแกน Y,ทิศทางแกน X,ทิศทางแกน Z โดยใช้การควบคุมมอเตอร์ stepper, การทํางานจอสัมผัส
แพเนลมีจอสัมผัส และปุ่มสลับสําหรับการเริ่มต้น, หยุด, และหยุดฉุกเฉิน หลังจากที่อุปกรณ์ถูกเปิด, เปิดสลับพลังงานหลัก, กดปุ่มเริ่มต้น,ระบบจะทํางาน, และกดปุ่มหยุด ระบบจะปิด ปุ่มหยุดฉุกเฉินคือปุ่มหยุดฉุกเฉินของระบบ กดระบบเพื่อหยุดการกระทํา
หน้าจอการทํางานคือดังต่อไปนี้
1) อินเตอร์เฟซหลัก
4)X ภาพแสดงการดําเนินงาน
Cภาพผลกระทบ
Packing list รายการ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
