| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | TMP-10S/TMP-20S |
| จำนวนสั่งซื้อขั้นต่ำ: | 1pc |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 1ชิ้น/กล่องกล่อง |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 100pcs/เดือน |
| โหมดควบคุม: | หน้าจอสัมผัส +plc | เส้นผ่านศูนย์กลางดิสก์บดและขัดเงา (มม.): | φ254 (เป็นตัวเลือกφ200, φ230, φ300) |
|---|---|---|---|
| ความเร็วดิสก์บดและขัดเงา: | 5-1000 (r/min) ตัวเลือก 1500 (r/min) | แรงดันตัวอย่างเดียว: | (1-40N) x 6, (1-60N) x 8 (ไม่บังคับ) |
| วิธีการล็อคหัวบด: | แม่เหล็กไฟฟ้าอัตโนมัติ | ||
| เน้น: | automatic metallographic grinding machine,multi-point pressure polishing machine,metallographic specimen preparation equipment |
||
TMP-10S/TMP-20S
(แรงดันหลายจุดและแรงดันกลาง) เครื่องบดและเลืองโลหะอัตโนมัติเต็ม
I.การนําเสนอสินค้า
TMP-10S/TMP-20Sเครื่องบดและเลืองโลหะแบบอัตโนมัติเต็มร่วมกันรองรับ:
ตัวอย่างหกตัวสามารถกั้นได้พร้อมกัน และตัวดิบอัตโนมัติ 4 ช่อง (ตามต้องการ) สามารถตั้งค่าให้เป็นอัตโนมัติอย่างสมบูรณ์แบบของกระบวนการบดและเลือง

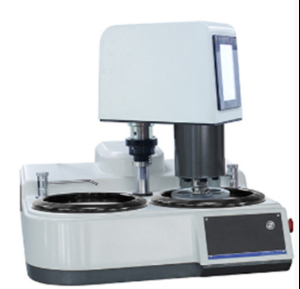

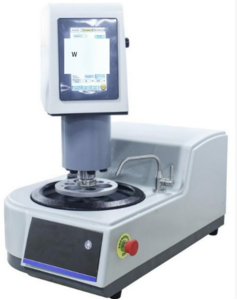

ดิสก์เดี่ยว ดิสก์คู่
II.ลักษณะสินค้า
1.TMP-10S/TMP-20S เครื่องบดและเล่ห์โลหะกล่องเดียวและกล่องคู่แบบอัตโนมัติเต็ม
การบรรจุตัวอย่างในกระถางกลาง การติดตั้งตัวอย่าง 6 ตัว (สามารถปรับเปลี่ยนได้สูงสุด 8 ตัวอย่าง) ในเวลาเดียวกัน เพื่อให้ดําเนินการบดและเลืองทั้งหมดสําเร็จการให้แน่ใจว่าตัวอย่างแต่ละตัวถูกบดบนระนาบที่สมบูรณ์แบบ
2.แผ่นบดและเลือง และแผ่นตัวอย่าง: กําหนดและขับเคลื่อนปริมาตรการบดและเลืองทั้งหมด เช่น ความเร็ว, เวลาบดและเลือง, ทิศทางการหมุน, ปิดซองน้ํา, ฯลฯและเก็บโดยอัตโนมัติเพื่อการเข้าถึงง่าย;
3.PLC + มอเตอร์แรงสูง 1KW
4.เครื่องยนต์พลังงานสูง 1KW จํานวน 2 เครื่องแยกกัน (TMP-10S เป็นเครื่องยนต์เดียว) ใช้สําหรับแรงหมุน และแรงหมุนมีขนาดใหญ่และคงที่ ไม่ว่าจะเป็นความเร็ว
5ระยะความเร็วกว้างจาก 5 รอบต่อนาทีถึง 1000 รอบต่อนาที (สูงสุด 1500 รอบต่อนาที)
6.การเริ่มต้นและหยุดเร็วของเครื่องหมุน, เครื่องหมุนหยุดหมุนใน 2 วินาที;
7ปริมาตรการบดและเล่ห์ทั้งหมด รวมถึงความเร็ว, เวลาบดและเล่ห์, ทิศทางหมุน, ปิดคลุมน้ํา, ฯลฯ ถูกบันทึกโดยอัตโนมัติเพื่อการเข้าถึงง่าย
8.ป้าย PLC นําเข้า คุณภาพที่น่าเชื่อถือได้
9อินเตอร์เฟซจอสัมผัสเพื่อการตั้งค่าปริมาตรการบดและเลืองได้ง่าย
10.3 รูปแบบการทํางาน
ตามวัสดุตัวอย่างหรือความชอบของผู้ใช้99 ชุดของกระบวนการ (กระบวนการ)สามารถกําหนดและเรียกใช้ได้ แต่ละชุดกระบวนการสามารถมี 10 ขั้นตอนของปารามิเตอร์กระบวนการ (แต่ละกระบวนการสําหรับขั้นตอนการบดหรือแปรงกระบวนการปารามิเตอร์กระบวนการ:ความเร็วหมุนของแผ่นบดและหัวบด, เวลาบดและเคลือบ...)
ตามแต่ละขั้นตอนของกระบวนการบดและเคลือบ สามารถตั้งและเรียกปารามิเตอร์กระบวนการ 30: ความเร็วหมุนของล้อบดและหัวบด, เวลาบดและเคลือบ, น้ําเปิด / ปิด...
ใช้งานฟังก์ชันของอุปกรณ์แยกกัน
TMP-10S ออโต้อินเตอร์เฟซTMP-20Sอินเตอร์เฟซหลายกระบวนการTMP-20Sอินเตอร์เฟซมือ
11. ร้านค้า 100 กระบวนการ, การนําเข้าและการส่งออก;
12. การควบคุมความหนาชั้นการบดตัวอย่าง: การควบคุมจํานวนตัวอย่างที่ต้องบดให้ตรงกับตําแหน่งที่กําหนด (ไม่จําเป็น)
13.บิดใน 1 หรือ 4 หรือ 6 ช่อง dropper อัตโนมัติ (ไม่จํากัด):
1) หน่วยหลักของเครื่องบดและเลืองควบคุม dripper สี่ช่องชนิดและความเร็วของ drips ทั้งหมดได้รับคําสั่งจากเครื่องบดและเลือง
2) เครื่องระบายน้ํามี 3 รูปแบบการทํางาน: มือ, ออนไลน์และอัตโนมัติเต็ม
3) เชื่อมต่อกับเครื่องเลืองและระบายตามปารามิเตอร์การเลืองและการเลืองที่ตั้งโดยเครื่องเลืองและการเลือง; ทุกโหมดสามารถตั้งค่าเป็นอิสระ: ความเร็วระบาย, เวลาระบาย
14. การล็อคหัวบดไฟฟ้าแม่เหล็กอัตโนมัติแทนที่กุญแจล็อคหัวบดมือ ซึ่งสะดวกกว่า
15ด้วยการเปลี่ยนแผ่นกันการติดต่อจากแม่เหล็กได้อย่างง่ายดาย ทุกกระบวนการ เช่น การบดหยาบและละเอียด และการเคลือบหยาบและละเอียดของตัวอย่างต่างๆ สามารถสําเร็จได้แผ่นหนึ่งเท่ากับ N แผ่น;
16. เปลี่ยนระหว่าง ภาษาจีนและภาษาอังกฤษ
17การทํางานของ Remote Control มือถือ (ไม่จําเป็น)
III ปริมาตรเทคนิค
| ชื่อ | รายละเอียด | ||
| รุ่น | TMP-10S | TMP-20S | |
| เครื่องบดและเคลือบแผ่น | 1 | 2 | |
| เครื่องยนต์หลักสําหรับการบดและเลืองแผ่น | 1KW | 1KW * 2 | |
| ระบบควบคุม | หน้าจอสัมผัส + PLC | ||
| ระบบแรงดัน | การกดดันหลายจุดแบบปนูมาติก (กดดันตัวอย่างแต่ละตัวแยกกัน) + การกดดันศูนย์ไฟฟ้า | ||
| กว้างของแผ่นบดและเลือง (mm) | φ254 (ไม่จําเป็น φ200, φ230, φ300) | ||
| ความเร็วของแผ่นบดและเลือง | 5-1000 (r/min) ไม่จําเป็น 1500 (r/min) | ||
| ทิศทางการหมุนของแผ่นบดและเคลือบ | ทั้งในทิศทางตรงข้ามนาฬิกาหรือทิศทางตรงข้ามนาฬิกา, โดยเปลี่ยนอัตโนมัติระหว่างไปข้างหน้าและกลับ | ||
| กว้างของแผ่นตัวอย่าง | ขนาด 160 มิลลิเมตร สามารถปรับแต่งได้ | ||
| อุปกรณ์ที่ใช้ในการเก็บตัวอย่าง | φ30mm ห้องหกหลุม (ไม่จําเป็นต้องใช้: φ30mm ห้องแปดหลุม, φ30mm ห้องหกหลุม, φ20 ห้องหกหลุม, φ40 ห้องหกหลุม, φ50mm ห้องสามหลุม, หรือตามความต้องการ) | ||
| ความดันกลาง | 300N | ||
| ความดันตัวอย่างเดียว | (1-40N) X 6, (1-60N) X 8 (ไม่จําเป็น) | ||
| ความเร็วของดิสก์ตัวอย่าง | 30-200 รอบต่อนาที. การหมุนสามารถเปลี่ยนระหว่างไปข้างหน้าและกลับ | ||
| รูปแบบมือ | สามารถเลือก 30 กลุ่มของปารามิเตอร์ แต่ละชุดและเรียกแยกกัน | ||
| โหมดอัตโนมัติ | 99 ชุดของกระบวนการ แต่ละชุดของกระบวนการที่มี 10 ขั้นตอนของพารามิเตอร์กระบวนการ(โดยอัตโนมัติจากกระบวนการ 1 ไปสู่กระบวนการ 10 ทุกขั้นตอนที่ตรงกับชุดปารามิเตอร์) | ||
| โปรแกรมผู้ใช้ | ผู้ใช้สามารถโปรแกรมตัวเองและเรียก | ||
| การควบคุมความหนาของการบดตัวอย่าง | ความแม่นยําในการควบคุมความหนา 0.05 mm (ไม่จําเป็น) | ||
| ความดันแหล่งอากาศ | 0.6 MPa | ||
| วิธีล็อคหัวบด | อัตโนมัติไฟฟ้าแม่เหล็ก | ||
| เครื่องหยดน้ํา | 1 ช่องทาง 4 ช่องทาง 6 ช่องทาง (ไม่จํากัด) ที่ควบคุมโดยเครื่องบดและเลือง | ||
| พลังงานไฟฟ้า | โวลเตชั่น: AC220V ความถี่: 50HZ พลังงาน: 2KW | ||
| ขนาดภายนอก (mm) | 760 x 470 x 700 | 760 x 730 x 700 | |
| น้ําหนัก | 63 กิโลกรัม | 74 กิโลกรัม | |
IV.อุปกรณ์เสริมหลัก
| ชื่อ |
จํานวน (ดิสก์เดียว/ดิสก์สอง |
ชื่อ |
จํานวน (ดิสก์เดียว / ดิสก์สอง) |
| ดิสก์แม่เหล็ก (254 มม.) | 1 / 2 | แผ่นกันติด | 2 |
| พร้อมกระดาษทับทิมที่ติดอยู่ 254mm ((หรือ 250mm) 180#, 600#, 1000# | ใบละ 2 ใบ |
ผ้าเคลือบ (มีกาว) 250 มม ผ้าห่ม |
1 ชิ้น |
|
น้ํายาบดและเคลือบเพชรสับสน 1 ไมครอน, 6 ไมครอน 200 ml |
กล่องละ 1 ชิ้น | อุปกรณ์ฉีกแผ่นกันติด (สําหรับการวางและฉีกแผ่นกันติด) | 1 |
| คู่มือการใช้งานสินค้า ใบรับรองความเหมาะสมของสินค้า | จํานวนทั้งหมด 2 ฉบับ |
V.ตัวเลือก
1. การปรับการปรับค่าอนุญาตการบดหมุนส่วนหนึ่งโดย 0.02 มม.
2เครื่องระบายน้ําอัตโนมัติ 4 ช่อง
3 โมดูลการทํางานของเครื่องควบคุมทางไกลแบบเคลื่อนที่
4.ปั๊มอากาศ
5.Huawei Tablet M6 10.8 นิ้ว Kirin 980 4GB + 64GB WiFi
6สินค้าใช้ทั่วไป:
| MAGNOMET |
ตู้กันติด 5 ชิ้นต่อกล่อง กว้าง: Φ250mm พื้นผิวถูกเคลือบด้วยเคลือบพิเศษที่ป้องกันการติดต่อ ซึ่งสามารถเปลี่ยนได้ง่ายด้วยกระดาษทรายที่ติดต่อหรือผ้าเลืองที่ติดต่อกับตู้ โดยไม่ทิ้งเศษเหลือได้ สามารถนําไปใช้ใหม่ได้ ดิสก์ใช้โดยตรงบนดิสก์แม่เหล็กของ BUEHLER หรือ STRUERS เปลี่ยน MagnoMet และ MagnoPad ของ BUEHLER |
| GSC250A |
กระดาษทรายโลหะ 100 ชิ้นต่อแพ็ค สารบด: ซิลิคอนคาร์ไบด์สีดํา เลขของกรีต: P80# 120# 180# 320# 600# 800# 1000# 1200# 1500# 2000# ขนาด: Φ250mm กันน้ํา ด้วยยึดหลัง, กระดาษทรายสามารถติดต่อโดยตรงกับดิสก์บด |
| FT250A |
ผ้าเลืองโลหะ 10 ชิ้นต่อแพ็ค ผ้าห่ม (ก้อนยาว) /ผ้าใบ (ก้อนสั้น) /ทวีด (ก้อนสั้น) /ไหม (ไม่มีก้อน) Φ250mm ผสมหลัง: ผ้าสามารถติดต่อโดยตรงกับแผ่นบด |
| หน่วย DSU |
น้ํายาบดและเคลือบพลาสซั่นเพชร 500 ml ต่อขวด เพชรถูกแขวนในของเหลวและกระจายอย่างเท่าเทียมกันโดยกระป๋องสเปรย์หรือระบายอัตโนมัติ ขนาดอนุภาค: 0250, 051, 1.5, 2.5สาม สาม5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 ไมครอน เหมาะสําหรับวัสดุทุกชนิด |
