เครื่องวัดขนาดแม่เหล็ก (Magnetic Pie Gauge) ตัวชี้แจงสนามอนุภาคแม่เหล็กสําหรับการทดสอบอนุภาคแม่เหล็ก NDT

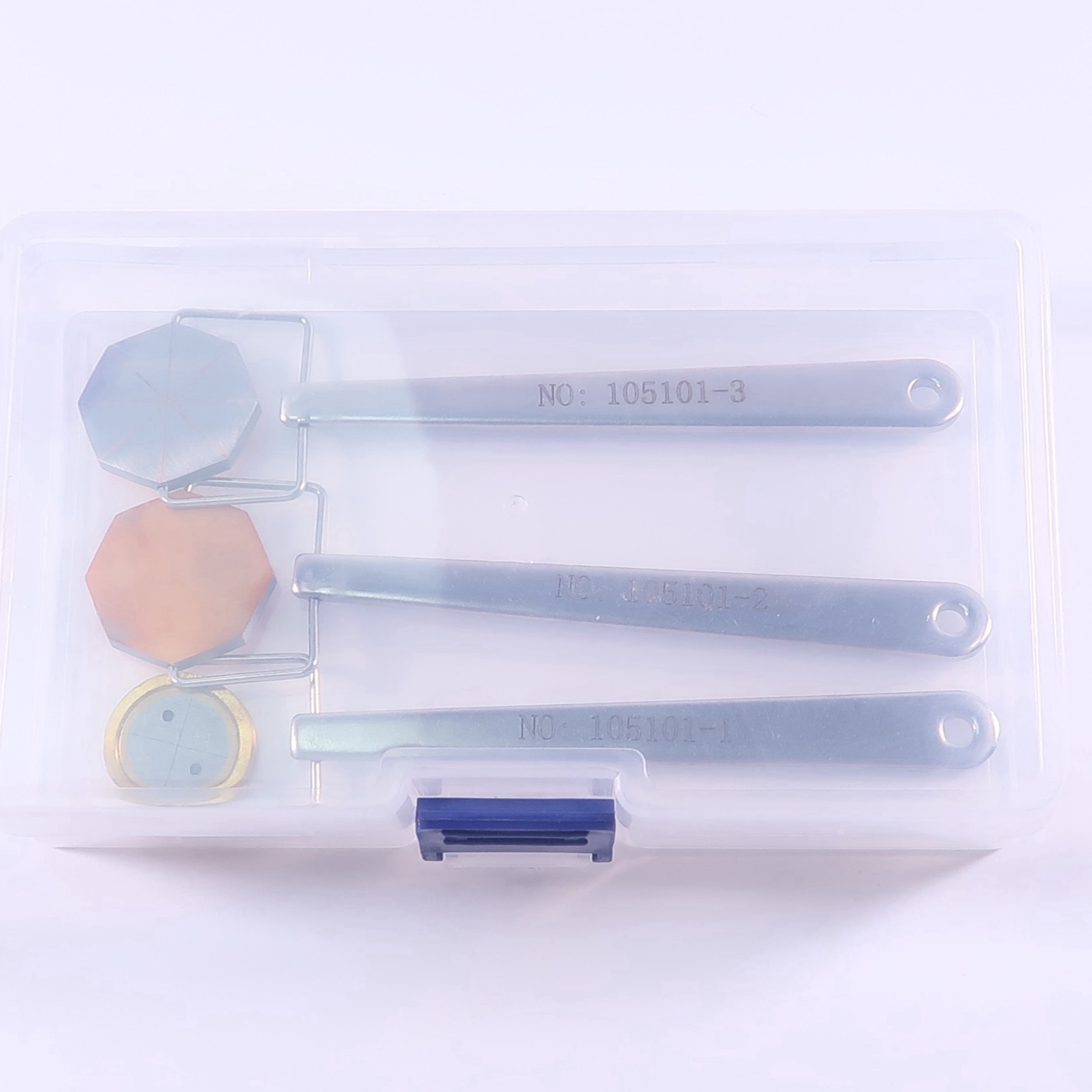

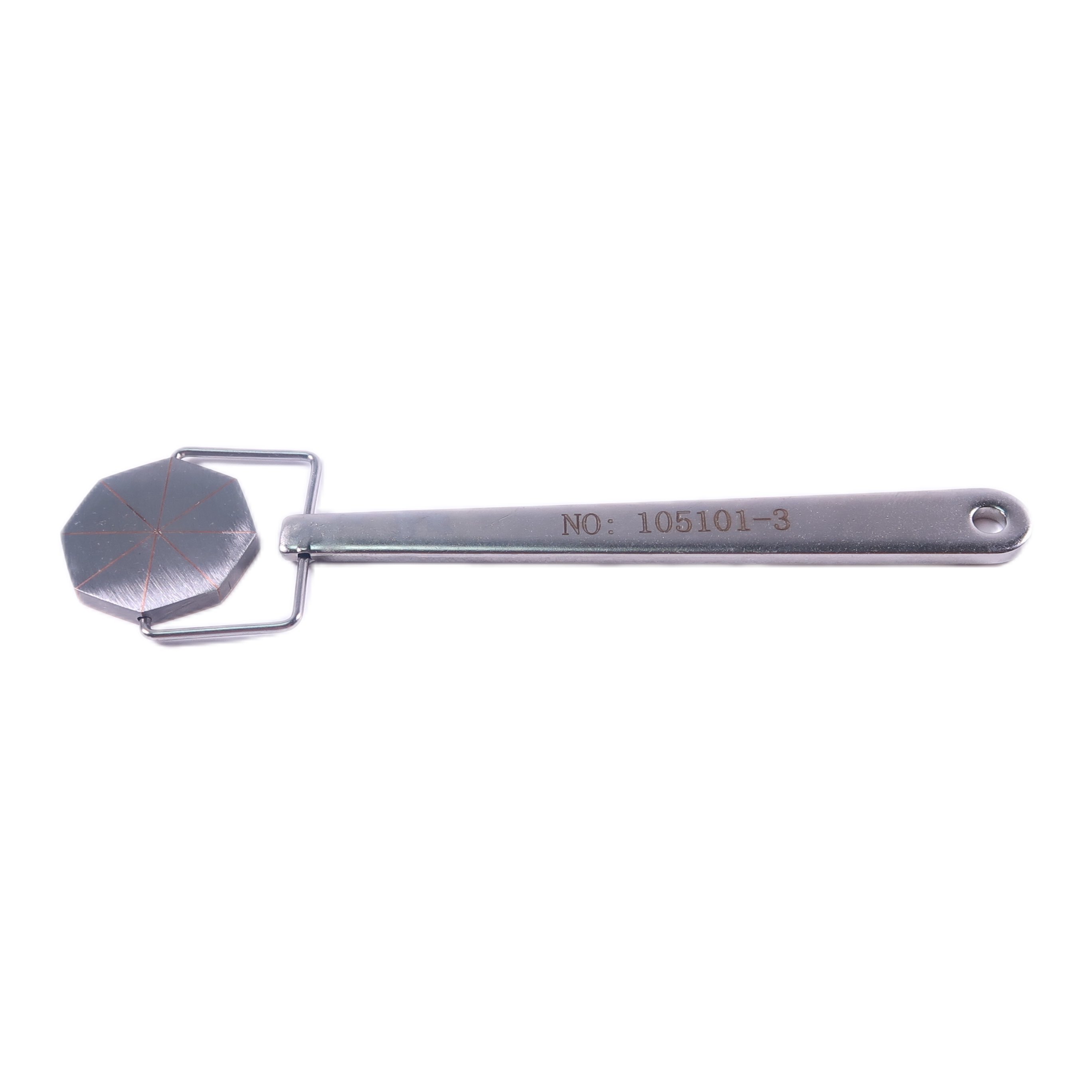

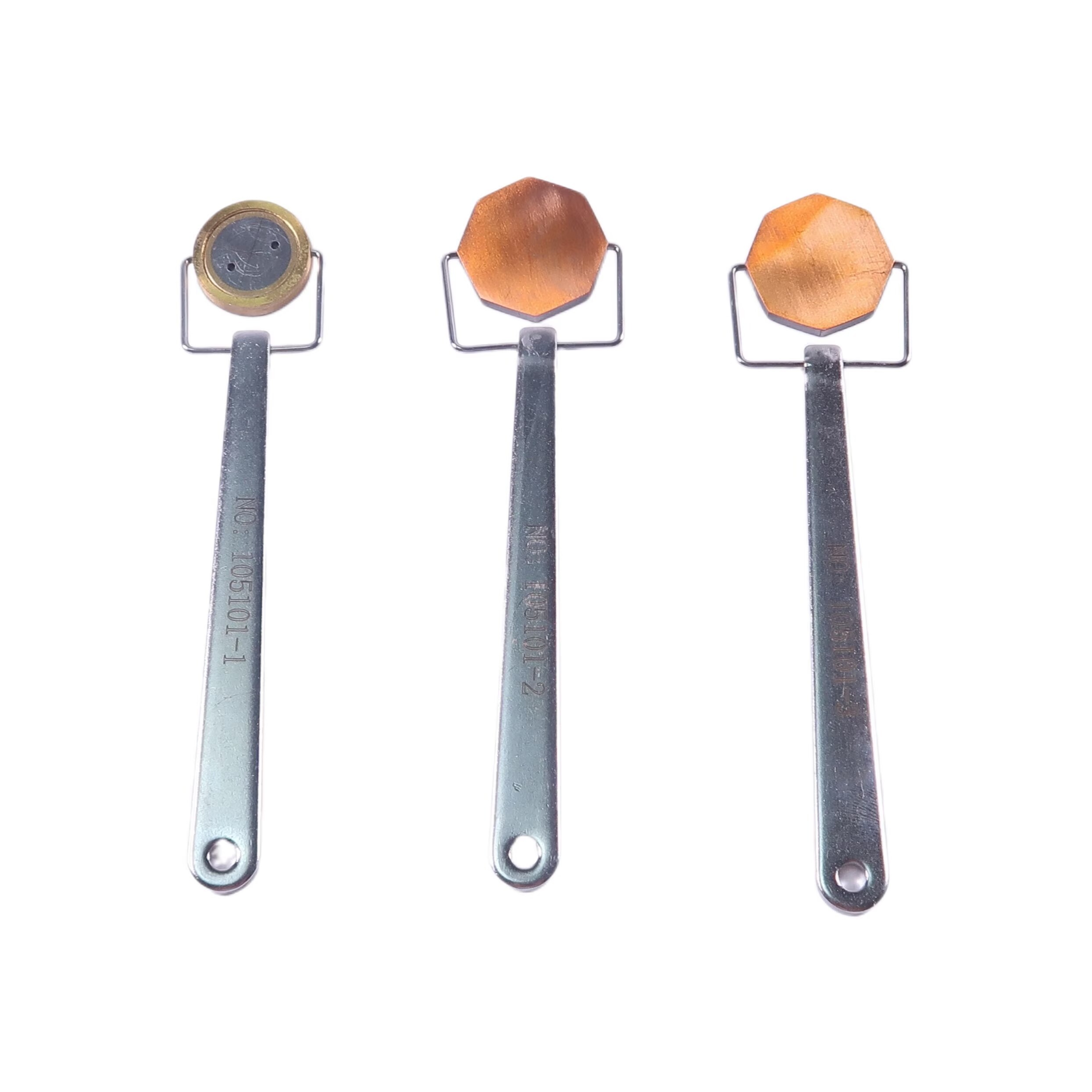

ตัวบ่งชี้ 1# เป็นการรวมกันของชิ้นสามเหลี่ยมแปดชิ้น ด้านหนึ่งมีพื้นผิวทองเหลือง ในขณะที่อีกด้านหนึ่งมีพื้นผิวเส้นแปดเส้น

• จับที่จับระหว่างการใช้งานและหันด้านทองเหลืองขึ้นด้านบน
• หันพื้นผิวแปดเส้นลงด้านล่างและใกล้กับพื้นผิวชิ้นงาน
• ใช้วิธีการต่อเนื่องสำหรับการตรวจสอบด้วยแม่เหล็ก
• ฉีดพ่นสารแขวนลอยแม่เหล็กเพื่อแสดงภาพแม่เหล็กอย่างชัดเจน

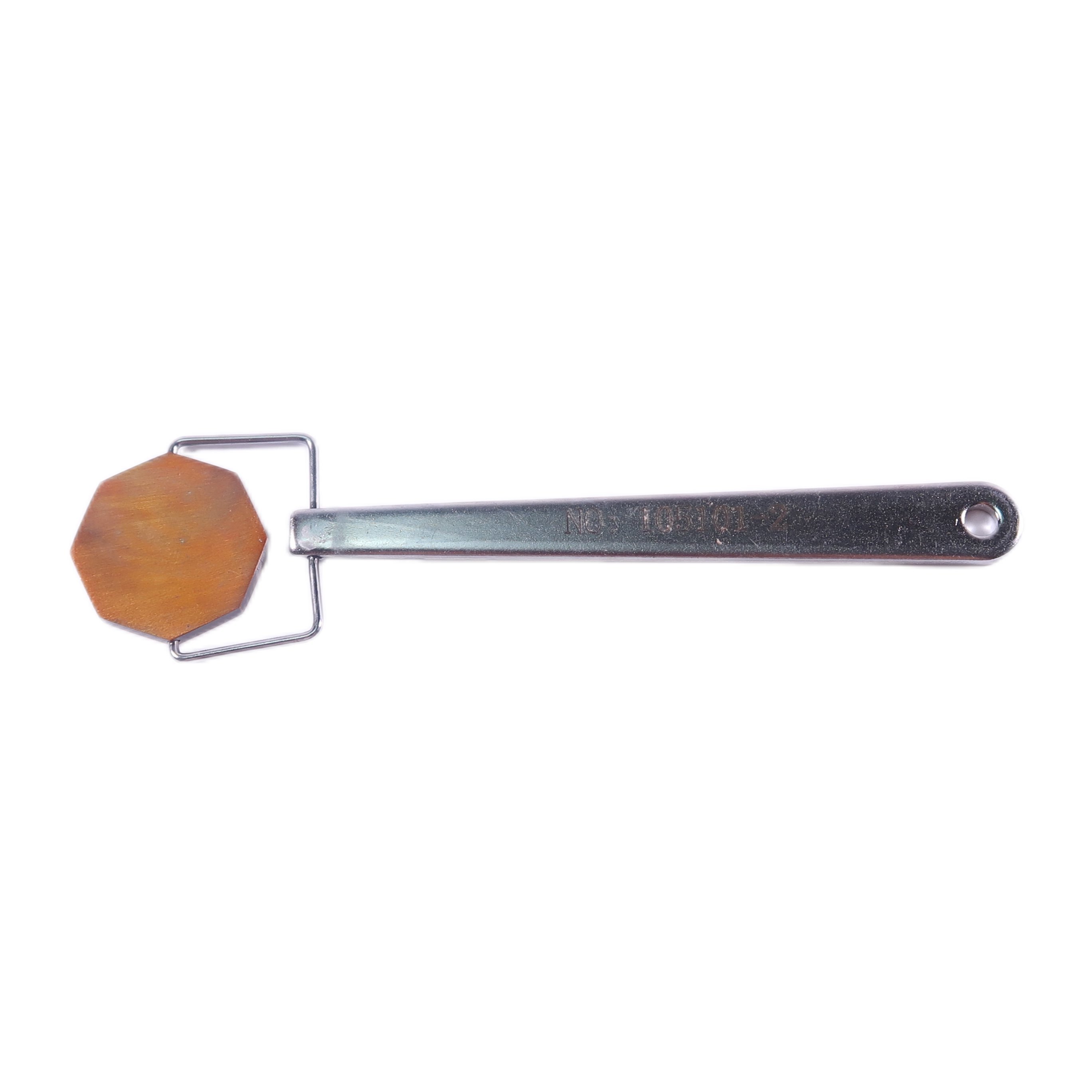

ตัวบ่งชี้ 2# เป็นการรวมกันของชิ้นสามเหลี่ยมแปดชิ้น โดยทั้งสองด้านมีพื้นผิวทองเหลือง

• จับที่จับระหว่างการใช้งานและหันพื้นผิวทองเหลืองด้านใดด้านหนึ่งขึ้นด้านบน
• วางตัวบ่งชี้ใกล้กับพื้นผิวชิ้นงาน
• ใช้วิธีการต่อเนื่องสำหรับการตรวจสอบด้วยแม่เหล็ก
• ฉีดพ่นสารแขวนลอยแม่เหล็กเพื่อแสดงภาพแม่เหล็กอย่างชัดเจน

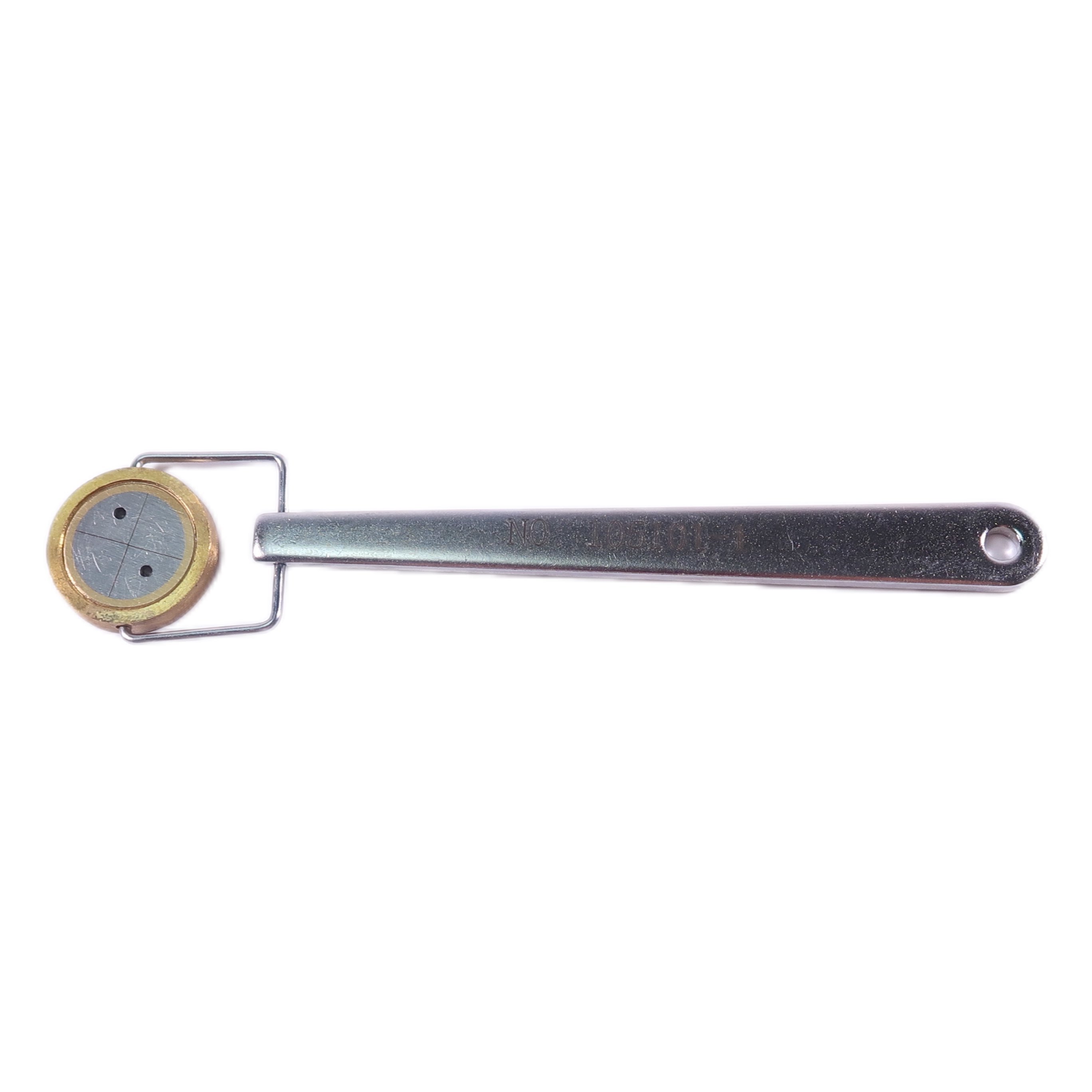

ตัวบ่งชี้ 3# เป็นการรวมกันของชิ้นสามเหลี่ยมสี่ชิ้น ด้านหนึ่งมีพื้นผิวทองเหลือง ในขณะที่อีกด้านหนึ่งมีพื้นผิวลวดสี่เส้นและจุดกลมสองจุด

• จับที่จับระหว่างการใช้งานและหันพื้นผิวทองเหลืองด้านใดด้านหนึ่งขึ้นด้านบน
• วางตัวบ่งชี้ใกล้กับพื้นผิวชิ้นงาน
• ใช้วิธีการต่อเนื่องสำหรับการตรวจสอบด้วยแม่เหล็ก
• ฉีดพ่นสารแขวนลอยแม่เหล็กเพื่อแสดงภาพแม่เหล็กอย่างชัดเจน
• ตรวจสอบว่าอุปกรณ์ตรวจจับข้อบกพร่อง ประสิทธิภาพโดยรวม และวิธีการทำงานของสารแขวนลอยแม่เหล็กเหมาะสมหรือไม่
• ปรับระยะห่างระหว่างฝาครอบและเหล็กอ่อนเพื่อหาค่าสนามแม่เหล็กบางค่า จากนั้นสังเกตค่าขีดจำกัดของความสามารถในการตรวจจับข้อบกพร่องใกล้พื้นผิว
