| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| หมายเลขรุ่น: | ช |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 100PCS / สองสัปดาห์ |
| การกระทบต่อพลังงาน: | 90มิลลิจูล | Dia. เคล็ดลับการทดสอบ: | 5มม |
|---|---|---|---|
| สูงสุด hardness of sample: | 650HB | วัสดุของหัวทดสอบ: | ทังสเตนคาร์ไบด์ |
| ค่าความหยาบเฉลี่ยของพื้นผิวตัวอย่าง Ra:: | 6.3ไมโครเมตร | ประเภทของอุปกรณ์กระแทกที่มีจำหน่าย: | ทดสอบเหล็กพื้นผิวขนาดใหญ่ หนา หนัก และหยาบ |

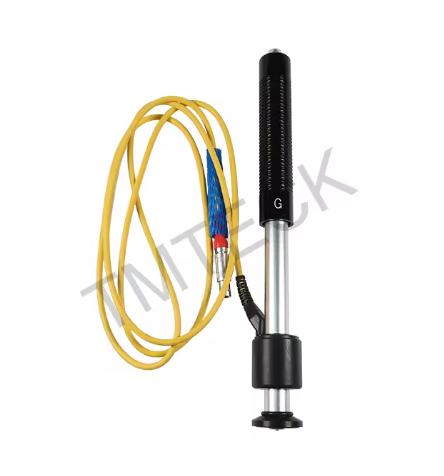

อุปกรณ์กระแทกชนิด G, หัววัด G ของเครื่องวัดความแข็ง Leebด้วยพลังงานกระแทก 90mJ
โปรดสังเกตขั้วต่อสายเคเบิลสำหรับฝั่งเครื่องวัดมี 3 พิน และ 4 พิน
3 พิน สำหรับประเภทของยุโรป เช่น Proceq 2
4 พิน สำหรับเครื่องวัดส่วนใหญ่ของจีน
คุณสมบัติ:
อุปกรณ์กระแทก G หัววัดขยายใหญ่ขึ้น พลังงานกระแทกเพิ่มขึ้น (ประมาณ 9 เท่าของชนิด D) ความต้องการพื้นผิวการวัดต่ำ
สำหรับการวัดในช่วง Brinell เท่านั้น (สูงสุด 650 HB)
การใช้งาน: ชิ้นส่วนที่เป็นของแข็ง เช่น ชิ้นส่วนหล่อและชิ้นส่วนตีขึ้นรูปขนาดใหญ่
การทำงานหลักการ:หลักการพื้นฐานคือ วัตถุกระแทกที่มีมวลคงที่ กระแทกพื้นผิวชิ้นงานภายใต้แรงทดสอบที่กำหนด ความเร็วในการกระแทกและความเร็วในการดีดกลับของวัตถุกระแทกที่ระยะห่าง 1 มม. จากพื้นผิวชิ้นงานจะถูกวัด ด้วยหลักการแม่เหล็กไฟฟ้า การเหนี่ยวนำจะแปรผันตามความเร็ว แรงดันไฟฟ้า
| วัสดุ | วิธีการ | อุปกรณ์กระแทก | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
เหล็กและเหล็กหล่อ
|
HRC | 20~68.5 | 19.3~67.9 | 20.0~69.5 | 22.4~70.7 | 20.6~68.2 | |
| HRB | 38.4~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
| HRA | 59.1~85.8 | 61.7~88.0 | |||||
| HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
| HV | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
| HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
|
เหล็กกล้าเครื่องมือ เหล็กกล้าเครื่องมือ |
HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
| HV | 80~898 | 80~935 | 100~941 | 82~1009 | |||
|
สแตนเลส
|
HRB | 46.5~101.7 | |||||
| HB | 85~655 | ||||||
| HV | 85~802 | ||||||
|
เหล็กหล่อเทา
|
HRC | ||||||
| HB | 93~334 | 92~326 | |||||
| HV | |||||||
| เหล็กหล่อเหนียว | HRC | ||||||
| HB | 131~387 | 127~364 | |||||
| HV | |||||||
| โลหะผสมอลูมิเนียมหล่อ | HB | 19~164 | 23~210 | 32~168 | |||
| HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | ||||
|
ทองเหลือง (โลหะผสมทองแดง-สังกะสี)
|
HB | 40~173 | |||||
| HRB | 13.5~95.3 | ||||||
| บรอนซ์ (โลหะผสมทองแดง-อลูมิเนียม/ดีบุก) | HB | 60~290 | |||||
| โลหะผสมทองแดงรีด | HB | 45~315 | |||||
| ประเภทอุปกรณ์กระแทกที่มีจำหน่าย |
DC: รูทดสอบหรือทรงกระบอกกลวง
|
D+15: ร่องทดสอบหรือพื้นผิวเว้า
|
C: ทดสอบชิ้นส่วนขนาดเล็ก เบา บาง และพื้นผิวชั้นแข็ง |
G: ทดสอบเหล็กขนาดใหญ่ หนา หนัก และพื้นผิวหยาบ |
E: ทดสอบวัสดุที่มีความแข็งสูงพิเศษ | DL: ทดสอบร่องแคบหรือรูที่เรียวเล็ก | |
| ประเภทอุปกรณ์กระแทก | DC(D)/DL | D+15 | C | G | E |
|
พลังงานกระแทก มวลวัตถุกระแทก |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
ความแข็งของหัววัด: เส้นผ่านศูนย์กลางหัววัด: วัสดุหัววัด: |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 3mm ทังสเตนคาร์ไบด์ |
1600HV 5mm ทังสเตนคาร์ไบด์ |
5000HV 3mm เพชรสังเคราะห์ |
|
เส้นผ่านศูนย์กลางอุปกรณ์กระแทก: ความยาวอุปกรณ์กระแทก: น้ำหนักอุปกรณ์กระแทก: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| ความแข็งสูงสุดของชิ้นงาน | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| ค่าความหยาบเฉลี่ยของพื้นผิวชิ้นงาน Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
น้ำหนักขั้นต่ำของชิ้นงาน: วัดโดยตรง ต้องรองรับอย่างแน่นหนา ต้องยึดแน่น |
>5kg 2~5kg 0.05~2kg |
>5kg 2~5kg 0.05~2kg |
>1.5kg 0.5~1.5kg 0.02~0.5kg |
>15kg 5~15kg 0.5~5kg |
>5kg 2~5kg 0.05~2kg |
|
ความหนาขั้นต่ำของชิ้นงาน ยึดแน่น ความหนาชั้นขั้นต่ำสำหรับการชุบแข็งพื้นผิว |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|
ขนาดรอยบุ๋มของหัววัด
|
||||||
| ความแข็ง 300HV |
เส้นผ่านศูนย์กลางรอยบุ๋ม ความลึกของรอยบุ๋ม |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
| ความแข็ง 600HV |
เส้นผ่านศูนย์กลางรอยบุ๋ม ความลึกของรอยบุ๋ม |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
| ความแข็ง 800HV |
เส้นผ่านศูนย์กลางรอยบุ๋ม ความลึกของรอยบุ๋ม |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μ |
