STS131 - เครื่องตรวจสอบความหยาบของพื้นผิว

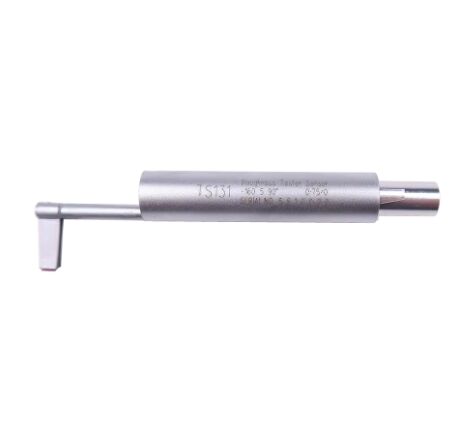

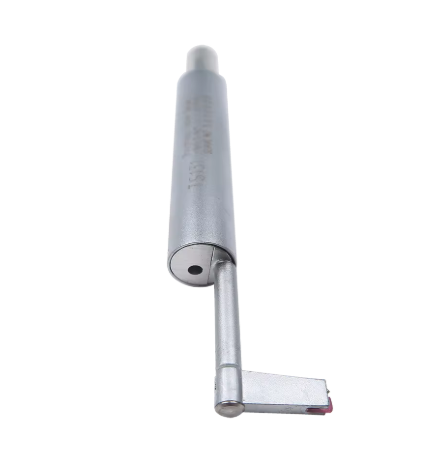

TS131 - Deep Groove Sensor, สามารถวัด groove ที่กว้างกว่า 3 mm และลึกกว่า 10 mm หรือความหยาบของพื้นผิวของขั้นตอนที่มีความสูงต่ํากว่า 10 mm ได้เช่นกันกระบอกที่ใช้กับแพลตฟอร์มดีกว่าจะทํางานกับแพลตฟอร์ม KA520 หรือ KA620

ภาพหลัก

• การออกแบบเครื่องจักรกลและ ergonomics ขนาดเล็ก น้ําหนักเบา ใช้งานง่าย
• หน่วยขับเคลื่อนสไตล์ส สามารถเก็บอยู่ในหน่วยหลักสําหรับการวัดแบบมาตรฐานหรือแยกจากหน่วยแสดงด้วยการใช้สายไฟที่นํามาซึ่งทําให้การวัดได้ยืดหยุ่นมากขึ้นในทิศทางใด ๆ.คนขับสามารถแยกและติดต่ออีกครั้งในหนึ่งขั้นตอนง่าย ๆ
• การควบคุมชิป DSP และการประมวลผลข้อมูล ความเร็วสูง การบริโภคพลังงานต่ํา
• 22 ปริมาตร: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
• ระยะการวัดสูงสุด 160μm (สามารถเลือกได้ 320μm)
• สกรีน OLED 4 นิ้ว มุมมองกว้าง จออ่านได้ดีมาก
• สามารถใช้ปุ่มและมีเมนู
• มันให้ความสามารถ Bluetooth รองรับการเชื่อมต่อไร้สายกับมือถือและพิมพ์ขนาดเล็ก
• แบตเตอรี่ลิทธิียมไอออนที่สามารถชาร์จใหม่ได้ และวงจรควบคุม, ความจุสูง, ไม่มีผลความจํา, มันทํางานมากกว่า 55 ชั่วโมงขณะที่ชาร์จเต็ม, และมีตัวชี้ชาร์จที่เหลือ, การชาร์จชี้
• ความจุในการเก็บข้อมูลขนาดใหญ่ สามารถเก็บข้อมูลและเส้นโค้งได้ 100 รายการ
• การตั้งและแสดงนาฬิกาในเวลาจริง เพื่อบันทึกและเก็บข้อมูลได้ง่าย
• พร้อมอัตโนมัติการนอนหลับ การปิดพลังงานอัตโนมัติ การประหยัดพลังงาน
• การออกแบบวงจรที่น่าเชื่อถือและโปรแกรมเพื่อป้องกันมอเตอร์ติด
• ภาษา: ภาษาจีน และภาษาอังกฤษ เปลี่ยนเปลี่ยนได้อย่างอิสระ
• ปริมาตรทั้งหมดหรือปริมาตรใด ๆ ที่ตั้งโดยผู้ใช้สามารถพิมพ์
• อุปกรณ์เสริมที่ต้องการ: ความสามารถ Bluetooth, เซ็นเซอร์โค้ง, เซ็นเซอร์หลุมสกัด, การวัด, เซ็นเซอร์ยืน, ไม้ขยาย, เครื่องพิมพ์
• เครื่องทดสอบความหยาบของพื้นผิวแบบพกพา TMR360 ตรงกับมาตรฐานสากล ISO, DIN, ANSI, JIS
• 8 ชนิดของซอนด์ที่แตกต่างกัน สามารถเลือก, สามารถทําเซ็นเซอร์ตามความต้องการการทดสอบส่วนของลูกค้า, เช่น TS11X ของเรา, สามารถทดสอบรูลึกแคบ, อื่น ๆ ไม่สามารถทดสอบส่วนพิเศษนี้

การจัดส่งตามมาตรฐาน

รายละเอียดประสงค์

ภาพ	คําอธิบาย
	TS55-ไม้ยืดไม้ขยายเพิ่มความลึกสําหรับการหยิบเข้าไปในชิ้นส่วน ความยาวของไม้ขยายคือ 50 มม.
	TS90 - รางมุมขวาเปลี่ยนตําแหน่งของเซ็นเซอร์, ส่วนใหญ่ใช้สําหรับการวัดพื้นผิวของช่องเฉพาะ
	TS100 - เซ็นเซอร์มาตรฐานเพื่อวัดส่วนใหญ่ของระนาบ, ระนาบชัน, พื้นผิวโครง, หลุมภายใน, ช่องและความหยาบคายของพื้นผิวอื่น ๆ นอกจากเซ็นเซอร์มาตรฐานต้องการเซ็นเซอร์พิเศษอื่น ๆ เพื่อวัดแพลตฟอร์มวัด.
	TS110 - เครื่องตรวจจับพื้นที่โค้งเพื่อวัดพื้นผิวกระบอกเรียบที่มีรัศมีมากกว่า 3 มม สําหรับพื้นผิวกลมเรียบรัศมีใหญ่ และพื้นผิวอื่น ๆ ก็สามารถประมาณได้ดีต้องทํางานกับแพลตฟอร์ม TA1520 หรือ TA1620.
	TS120 - เครื่องตรวจจับรูเล็ก, เพื่อวัดพื้นผิวภายในของหลุมที่มีรัศมีมากกว่า 2 มิลลิเมตร, ดีกว่าที่จะทํางานกับแพลตฟอร์ม TA1520 หรือ TA1620.
	TS131 - เซ็นเซอร์รูฟลึกการวัดรูว์ที่มีความกว้างมากกว่า 3 มม.และความลึกมากกว่า 10 มม. หรือความหยาบของพื้นผิวของขั้นตอนที่มีความสูงต่ํากว่า 10 มม.ดีกว่าที่จะทํางานกับแพลตฟอร์ม TA1520 หรือ TA1620.
	TS130-ยกตัวสําหรับหลุมลึก แพร่รัศมีของจุดเข็ม: 5μm มุมสําหรับเข็ม: 90° พลังสําหรับเข็ม: 4mN ระยะการวัด: 400μm ความกว้างขั้นต่ําของหลุม: ø2mm ความลึกของหลุมสูงสุด: 20 มิลลิเมตร
	TS140-สําหรับพื้นที่โค้ง แพร่รัศมีของจุดเข็ม: 5μm มุมสําหรับเข็ม: 90° พลังสําหรับเข็ม: 4mN ระยะการวัด: 200μm
	TS11X:หลุมแคบ ความกว้างมากกว่า 2 มิลลิเมตร ความลึกมากกว่า 3 มิลลิเมตร ถึง 15 มิลลิเมตร
	TA1420-ฐานยืดหยุ่นจากแม่เหล็กสําหรับการทดสอบง่าย, การเคลื่อนย้ายง่ายและสะดวกในการใช้งาน
	TA1520-โครงการทํางานพื้นฐานโลหะ, ปรับความสูง 200 มม. ด้วยการทํางานที่ยืดหยุ่นและมั่นคง และการใช้งานที่กว้างขวางหน่วยวัดสามารถปรับตําแหน่งของสติลัสให้แม่นยําและวัดให้มีความมั่นคงมากขึ้นหากค่า Ra ของพื้นที่ที่วัดค่อนข้างต่ํา การใช้แพลตฟอร์มการวัดจึงแนะนํา
	TA1620-พลาตฟอร์มการทํางานของพื้นฐานมาร์บอร์,ลักษณะ การยกตารางผ่านสกรู, และ V รูปรูว์มี, มันเหมาะสําหรับการทดสอบชิ้นงานเล็ก ๆ น้อย ๆ เพื่อปรับปรุงความแม่นยํา รายละเอียด ขนาด: 400 mm × 250 mm × 70 mm ระยะแกน Y: 300mm±1mm
	บล็อกการปรับระดับความหยาบแบบมาตรฐาน เส้นหลายเส้นสลัก (คลื่นสี่เหลี่ยม) ผลิตจากกระจกออปติกส์ ความแข็งแรงสูง ความแม่นยําสูง ราคาความหยาบคายมาตรฐาน ตอบสนองมาตรฐาน GB/T19067.1-2003 และ ISO5436-1:2000 ประมาณ: Ra = 0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um มีค่าและคลื่นไซน์ที่กําหนดเอง
	บล็อกการปรับระดับความหยาบแบบมาตรฐาน เส้นตรงเดี่ยว ผลิตจากกระจกออปติกส์ ความแข็งแรงสูง ความแม่นยําสูง ราคาความหยาบคายมาตรฐาน ตอบสนองมาตรฐาน GB/T19067.1-2003 และ ISO5436-1:2000 ประมาณ: Ra=0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um) ค่าที่กําหนดเอง
	เครื่องเปรียบเทียบความหยาบ (30 ชิ้น/ชุด) ชุดนี้มีมาตรฐานของวิธีการแปรรูปที่สําคัญที่สุดหกวิธีในค่า "AA" ที่แพร่หลายความหยาบของพื้นผิวเหล่านี้ถูกใช้เพื่อเปรียบเทียบและกําหนดระดับของพื้นผิวจบโดยวิธีการเปรียบเทียบและการประเมินตาหรือกระจกขนาดใหญ่ด้านผิวของบล็อกคอนแทสต์ค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างมากตัวอย่างทั้งหมด 30 ตัวถูกปรับขนาดใน u'AA (ค่าเฉลี่ยทางคณิตศาสตร์) และในค่าเทียบเมตร um Ra.
	ชาร์จและสายสําหรับเครื่องทดสอบความหยาบผิว เครื่องชาร์จ: สมาธิสหรัฐอเมริกาและสหภาพยุโรป สายเคเบิล: อินเตอร์เฟซ USB
	เครื่องพิมพ์ความร้อนขนาดเล็ก เครื่องพิมพ์ภายนอก เชื่อมต่อผ่านอินเตอร์เฟซ USB เหมาะสําหรับรุ่น TMTECK
	กระดาษพิมพ์ด้วยความร้อน เหมาะสําหรับเครื่องพิมพ์ความร้อนขนาดเล็กและเครื่องทดสอบ TMTECK พร้อมเครื่องพิมพ์ในตัว บรรจุ: 10 ชิ้น/ถุง
