เครื่องสอบเทียบการสั่นสะเทือนแบบดิจิทัล สอบเทียบเครื่องวัดการสั่นสะเทือน เครื่องวิเคราะห์การสั่นสะเทือน
เครื่องทดสอบการสั่นสะเทือน ISO10816
ความถี่ (ปรับได้อย่างต่อเนื่อง): 10 ถึง 1280Hz +0.01%
การใช้งานสำหรับเครื่องสอบเทียบการสั่นสะเทือน ISO10816 TMV-5031:
1. สามารถใช้สอบเทียบเครื่องวัดความเร่งของการสั่นสะเทือน, ความเร็ว และทรานสดิวเซอร์แบบใกล้ชิด และเครื่องมือวัดการสั่นสะเทือนอื่นๆ สัญญาณไซน์มาตรฐานที่ความถี่ 10, 20, 40, 80, 160, 320, 640 และ 1280 Hz
2. สามารถสร้างจากเครื่องสอบเทียบแอมพลิจูดของความเร่ง ความเร็ว และการกระจัด
3. สามารถกำหนดผ่านโพเทนชิโอมิเตอร์และแสดงบนจอแสดงผลดิจิทัล สามารถสร้างการสั่นสะเทือนในแนวนอนหรือแนวตั้งได้
4. เครื่องสอบเทียบการสั่นสะเทือน TMV-5031 รวมเครื่องกำเนิดสัญญาณไซน์, เครื่องขยายเสียง, ทรานสดิวเซอร์มาตรฐาน และเครื่องเขย่าไว้ในเครื่องเดียว และมีขนาดเล็ก
ปริมาตร ความแม่นยำสูง และใช้งานง่าย สามารถใช้ได้ทั้งในห้องปฏิบัติการหรือในสถานที่
5. มาตรฐานสากล: ISO10816
ข้อมูลจำเพาะ:
ความถี่: ไม่คงที่, ความถี่ (ปรับได้อย่างต่อเนื่อง): 10 ถึง 1280Hz +0.01%
หน่วย:
ความเร่ง: m/s 2 (PEAK)
ความเร็ว:
mm/s (RMS)
การกระจัด: um (PK-PK)
ความแม่นยำของแอมพลิจูด:
ความเร่ง (30m/s 2 pk, 80Hz) 40Hz ถึง 320Hz + 0.3dB + 1 หลัก
10Hz ถึง 1280Hz + 0.5dB +1 หลัก
ความเร็ว (25mm/sec pk, 80Hz) 40Hz ถึง 320Hz +0.5dB +1 หลัก
การกระจัด (10μm pk-pk, 80Hz) 40Hz ถึง 320Hz + 0.5dB + 1 หลัก
ความเป็นเชิงเส้นของโพรบแบบใกล้ชิด

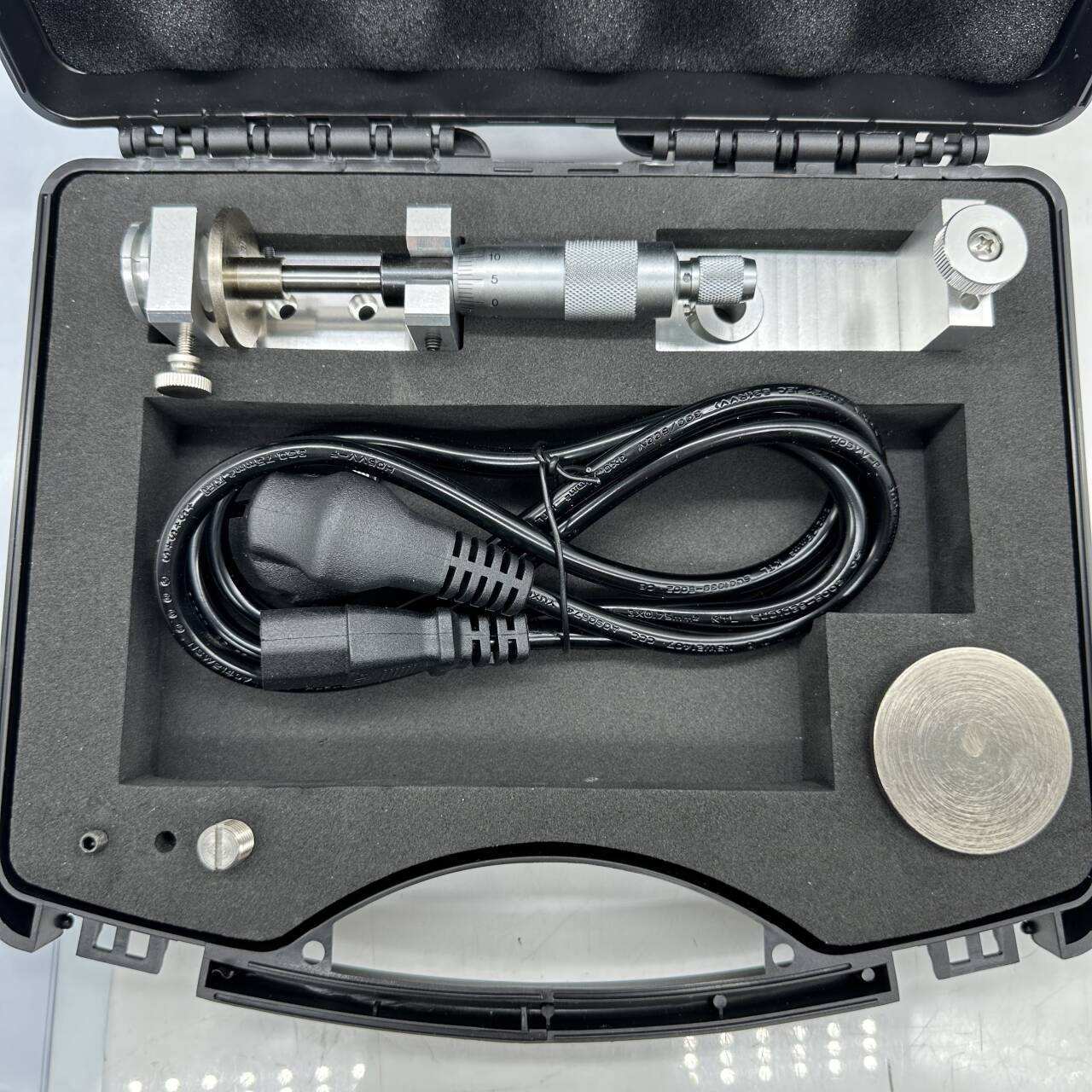

โพรบ: โพรบ 5 มม. และ 8 มม. ช่วง: 0~4.0 มม.
จอแสดงผล: จอแสดงผล 3 1/2 หลักสำหรับความเร่ง ความเร็ว หรือการกระจัด
แอมพลิจูดการสั่นสะเทือนสูงสุดและภาระสูงสุด:
เนื่องจาก vibrostand ที่ใช้ในเครื่องสอบเทียบการสั่นสะเทือน TMV-5031 ค่อนข้าง
เล็ก ในระหว่างการสอบเทียบทรานสดิวเซอร์ที่มีน้ำหนักแตกต่างกันภายใต้
ความถี่ที่แตกต่างกัน แอมพลิจูดเอาต์พุตของเครื่องสอบเทียบก็แตกต่างกันเช่นกัน แอมพลิจูดสูงสุด
แอมพลิจูดการสั่นสะเทือนและภาระสูงสุดสัมพันธ์กับ
ความเร่งสูงสุด ความเร็วสูงสุดและการกระจัดสูงสุดที่สร้างขึ้น
จากเครื่องสอบเทียบภายใต้ความถี่ที่แน่นอนและมีน้ำหนักที่แน่นอนของ
ทรานสดิวเซอร์ที่จะสอบเทียบ ตัวเลขเฉพาะสามารถดูได้ใน
ตารางต่อไปนี้
|
Wt
Freq
|
<100g |
<250g |
<650g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
หมายเหตุ: ด้วยความถี่ที่สูงขึ้น ค่าของการกระจัดของการสั่นสะเทือนมีขนาดเล็กมาก ดังนั้นจะไม่มีสัญญาณการสั่นสะเทือนออกจากเครื่องสอบเทียบ
ขนาด
: 280 x 180 x 250(มม.)น้ำหนัก
: 20 ปอนด์, 9 กก.อุณหภูมิ
: การทำงาน: 0℃ความชื้น℃ความชื้น
: -20℃ความชื้น℃ความชื้น

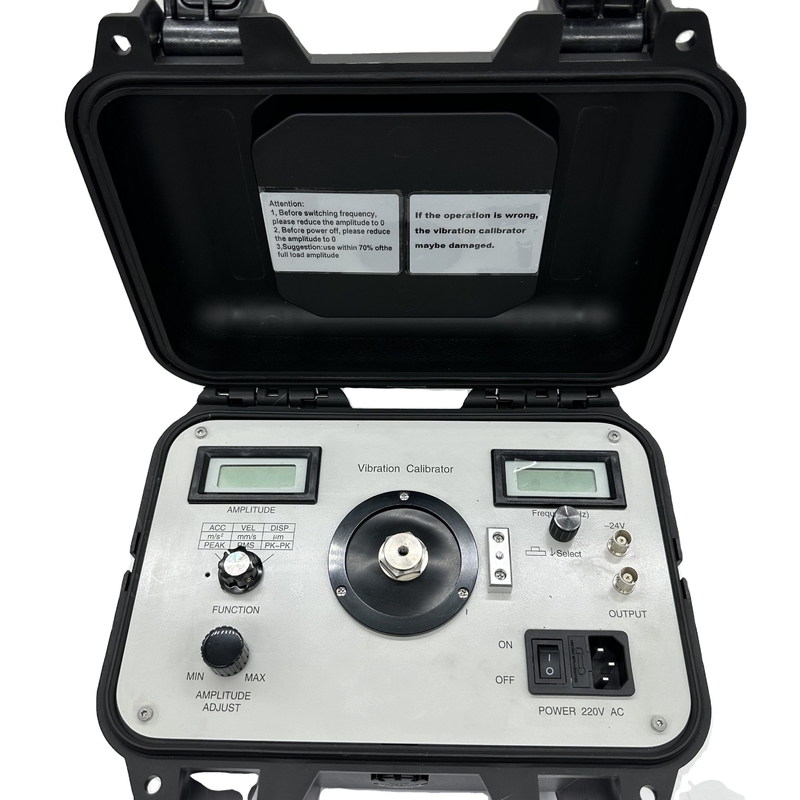

: 90% ไม่มีการควบแน่นแผงควบคุมของเครื่องสอบเทียบการสั่นสะเทือน TMV-5031 แสดงดัง
ต่อไปนี้:
1. จอแสดงผลเอาต์พุตแอมพลิจูดการสั่นสะเทือน แสดงแอมพลิจูดของ
เอาต์พุตสัญญาณการสั่นสะเทือนที่แตกต่างกันของเครื่องสอบเทียบ
2. โพเทนชิโอมิเตอร์สอบเทียบ
3. สวิตช์เลือกฟังก์ชัน เปลี่ยนเอาต์พุตของเครื่องสอบเทียบเป็น
ความเร่ง ความเร็ว หรือการกระจัด
4. โพเทนชิโอมิเตอร์สำหรับปรับแอมพลิจูดเอาต์พุต
ปรับโพเทนชิโอมิเตอร์เพื่อเปลี่ยนแอมพลิจูดการสั่นสะเทือนเอาต์พุต
5. ปรับแอมพลิจูดการสั่นสะเทือนเอาต์พุตอย่างช้าๆ
6. ตารางสำหรับยึดทรานสดิวเซอร์ที่จะสอบเทียบ
7. รูเกลียวสำหรับยึดขาตั้งของโพรบแบบใกล้ชิด
ในระหว่างการสอบเทียบโพรบแบบใกล้ชิด ขาตั้งของทรานสดิวเซอร์จะถูกยึด
บนแผงควบคุมผ่านรูเกลียวนี้
8. สวิตช์เปิด/ปิด 220 VAC
9. ซ็อกเก็ตสำหรับอินพุตไฟ AC 220 V
ใช้สำหรับเชื่อมต่อไฟ AC 220 V
10. ซ็อกเก็ตสำหรับเอาต์พุตไฟ
สำหรับตรวจสอบรูปร่างคลื่นของสัญญาณเอาต์พุตของเครื่องขยายเสียง
ของเครื่องสอบเทียบ
11. ซ็อกเก็ตเอาต์พุตของแรงดันไฟฟ้า – 24 V
ให้พลังงานที่ – 24 V สำหรับ proximitor ในระหว่างการสอบเทียบแบบใกล้ชิด
โพรบ
12. สวิตช์เลือกความถี่
