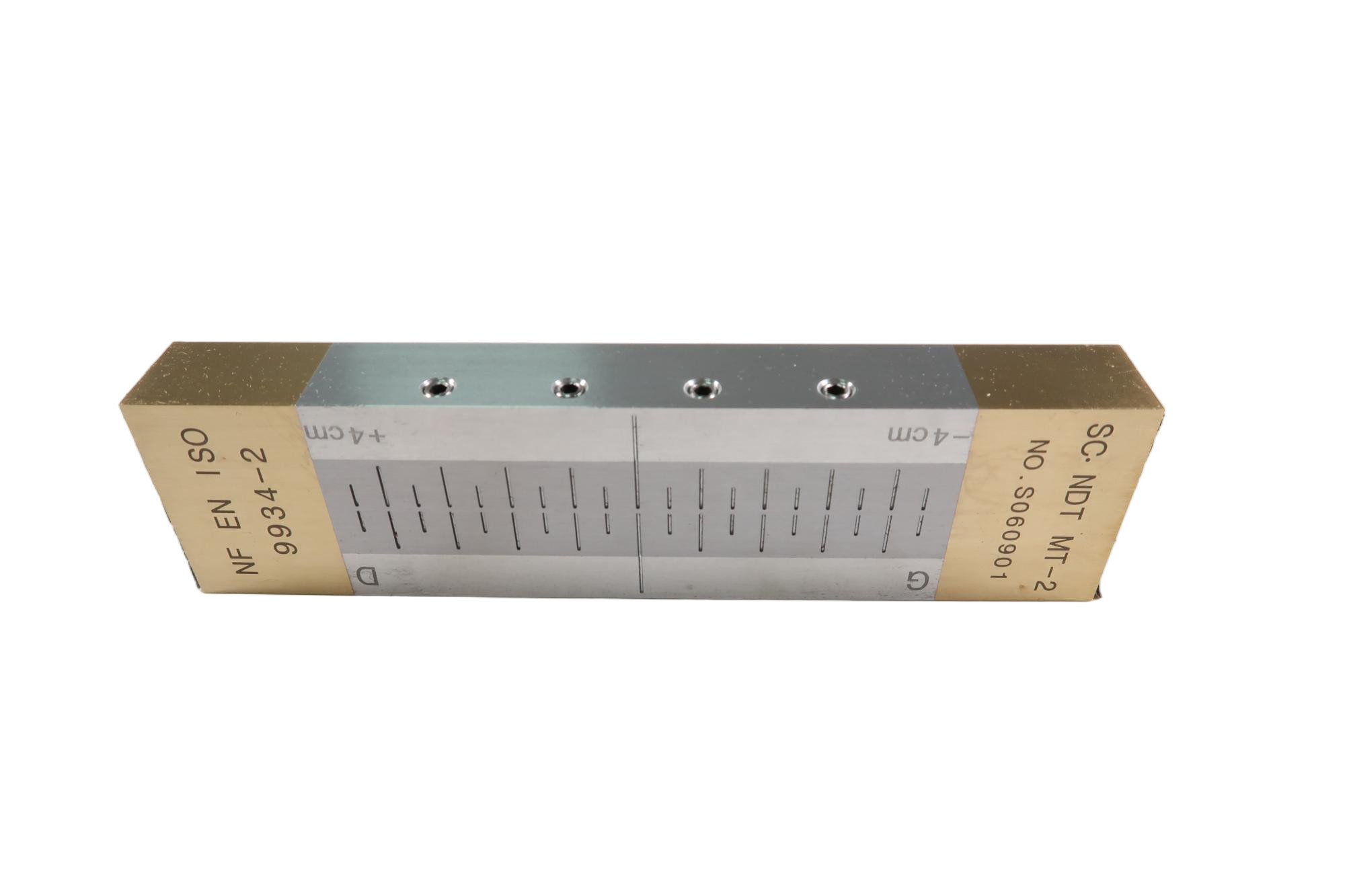

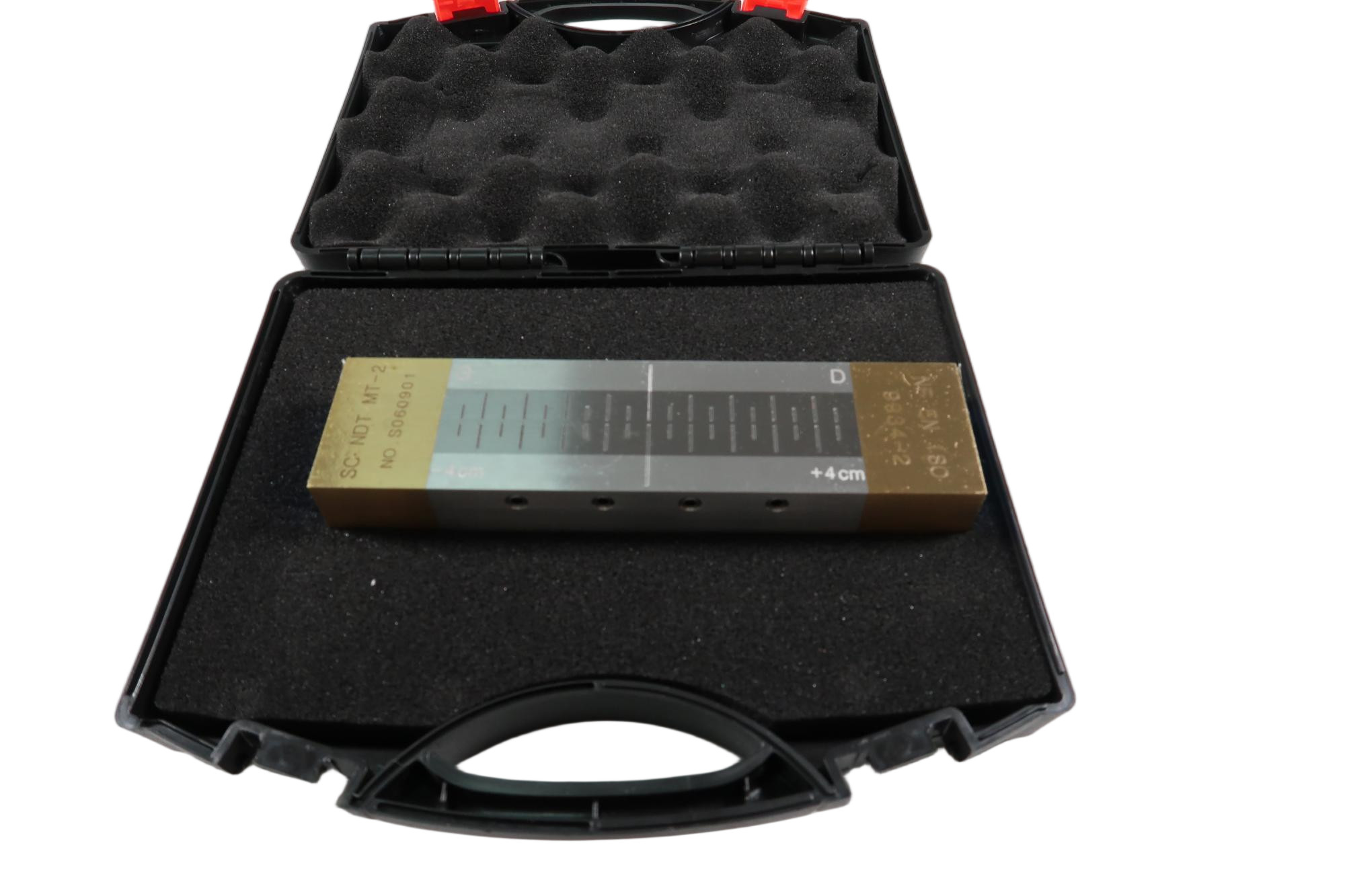

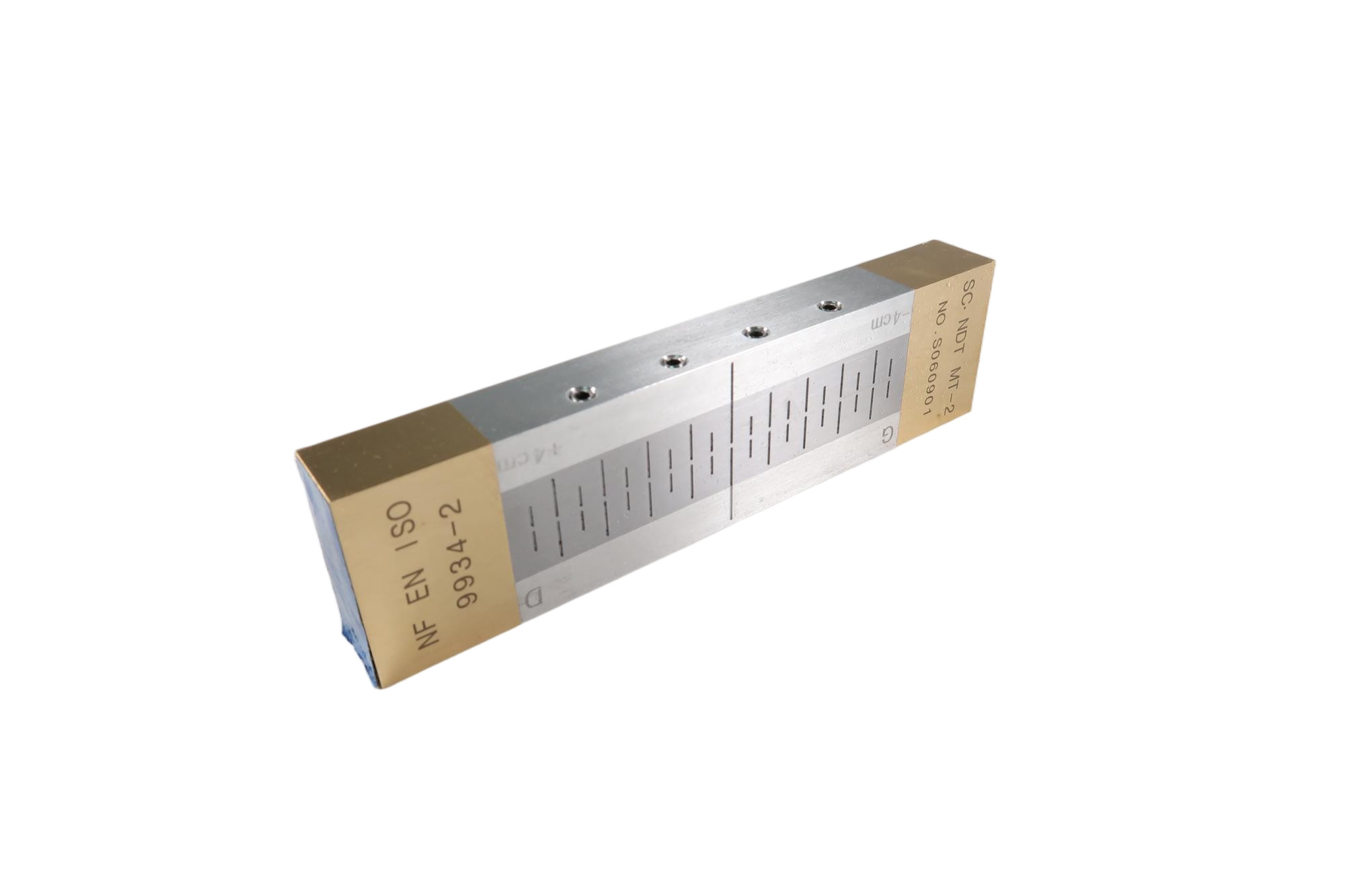

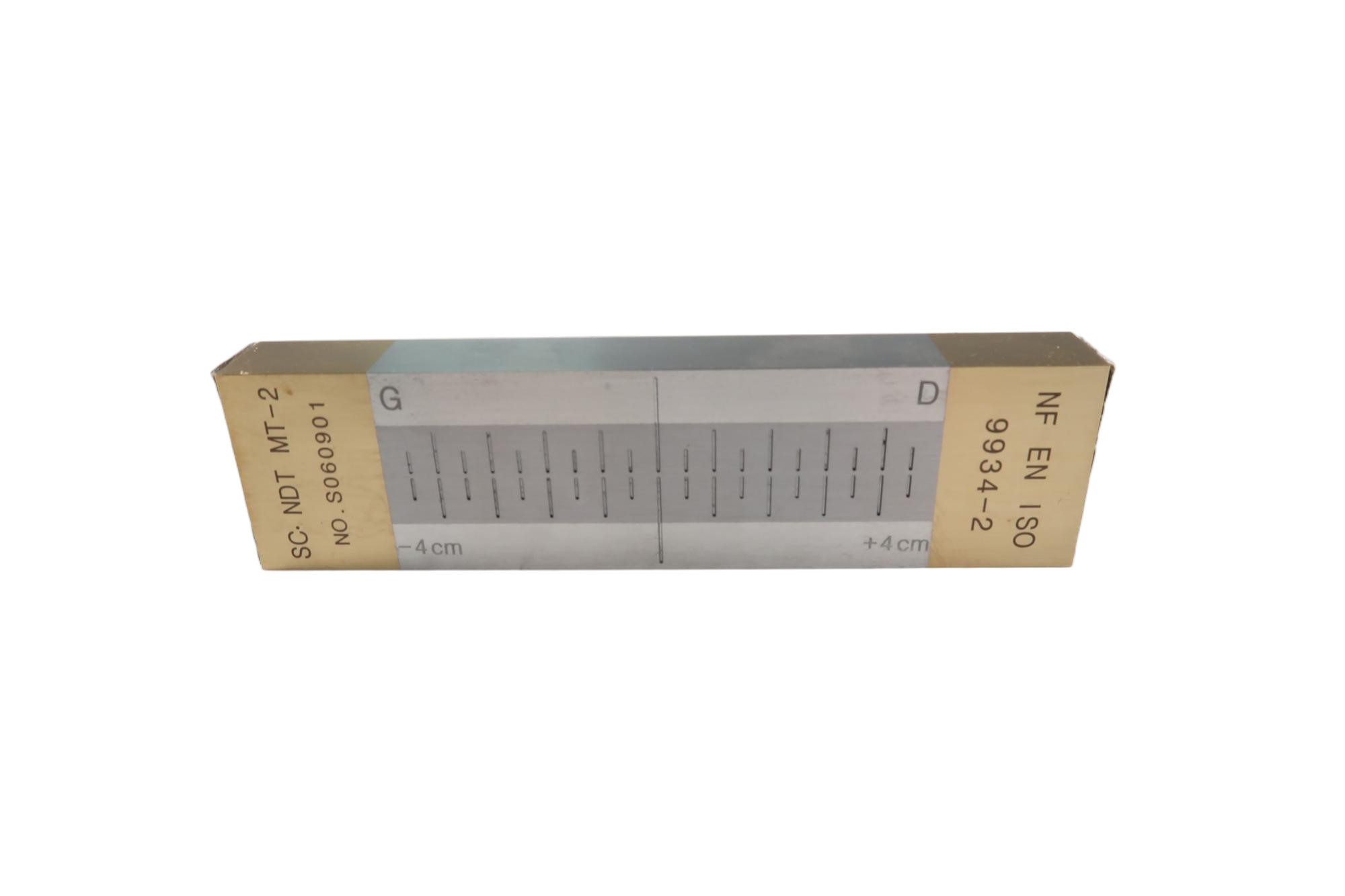

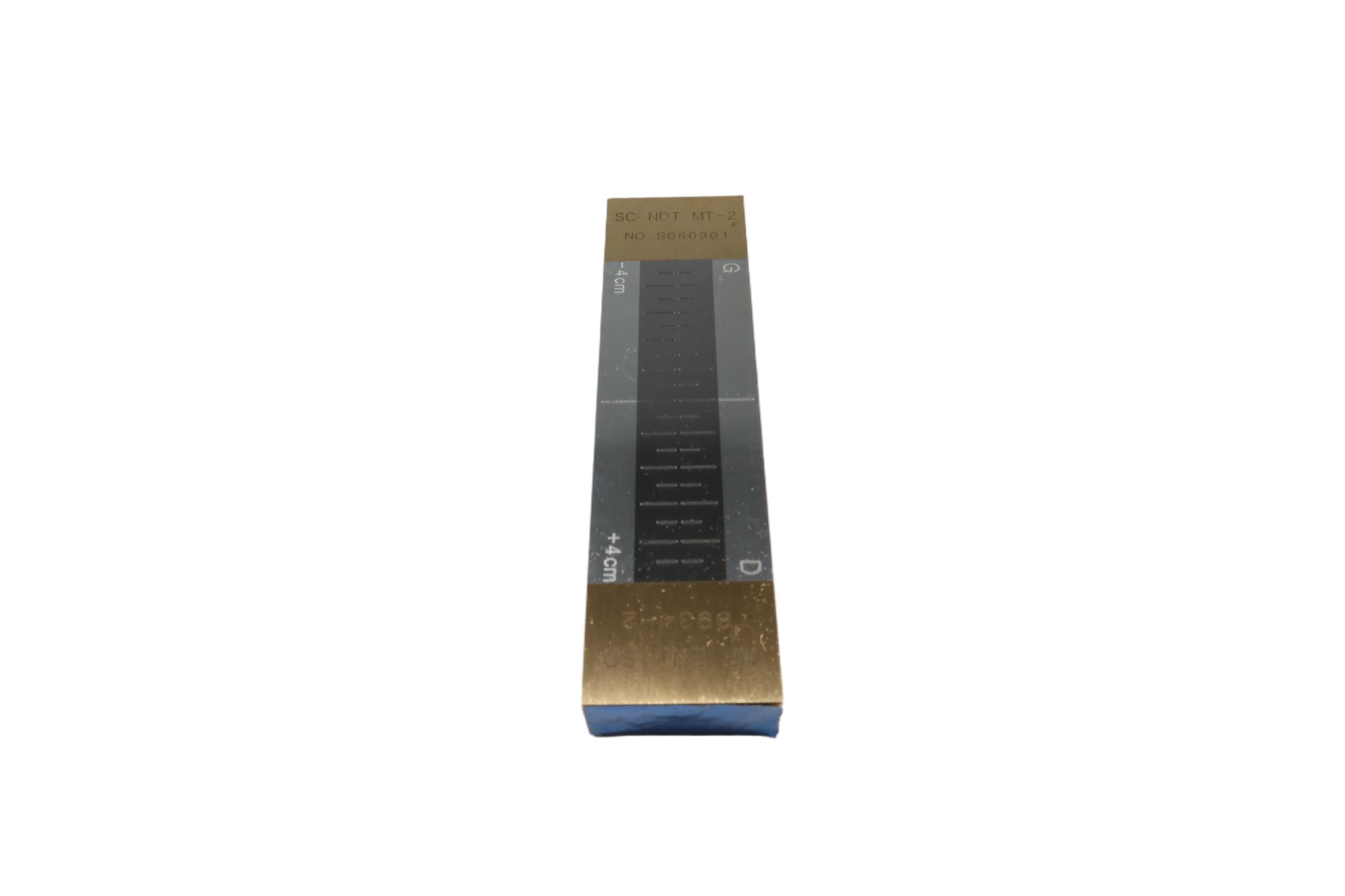

บล็อกการทดสอบอ้างอิงอนุภาคแม่เหล็กประเภท II

ภาพรวม: ((3112801)

หน่วยอ้างอิงประเภท II เป็นหน่วยที่แม่เหล็กตัวเองที่ไม่ต้องการการนําสนามแม่เหล็กภายนอก. มันประกอบด้วย 2 ไม้เหล็กและ 2 แม็กเนตถาวร.ใช้ในการทดสอบผลงานของอนุภาคแม่เหล็ก. การทํางานสามารถได้รับโดยความยาวที่แสดง. ความยาวเพิ่มขึ้นหมายถึงการทํางานที่ดีกว่า. ความยาวสะสมที่แสดงอยู่ด้านซ้ายและขวาควรใช้เป็นผลลัพธ์

สอดคล้องกับ

Q/CRRC J 73.1-2020, GB/T15822.2-2005 และมาตรฐาน IS09934.2-2:2002

ขนาด:

155*40*18 มิลลิเมตร

การผลิต:

1เครื่อง 2 ชิ้น C15⁹(ตาม EN10083-1)¹⁰)) สายเหล็กสี่เหลี่ยมขนาด 10 มมสี่เหลี่ยมและยาว 100.5 มม ± 0.5 มม.

2. แผ่นเหล็กแต่ละแผ่นมีขนาด Ra≈1.6μm และความราบของ < 5μm (คําเตือน: อุณหภูมิของแผ่นเหล็กไม่ควรเกิน 50 °C)

การตรวจสอบ:

ใช้เครื่องวัดความเข้มแข็งของสนามสัมผัส เพื่อวัดความเข้มแข็งของสนามตั้งตรงกับความบกพร่องประดิษฐ์ที่ +4 และ -4 notches

มาตรฐานการรับ:

ค่าความแข็งแรงการออก -4 notch: -100A/m±10% (คือ -0.125mT±10%mT)

ค่าความแข็งแรงการออก +4 notch: +100A/m±10% (คือ +0.125mT±10%mT)
