| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| ได้รับการรับรอง: | CE |
| Model Number: | TM291 |
| Minimum Order Quantity: | 1 pc |
| ราคา: | ต่อรองได้ |
| Packaging Details: | Carton 30*15*24cm 2.5kg |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T, Western Union, PayPal |
| Measuring range (45# steel): | 20um – 1800mm | Measurement frequency: | 4Hz、8Hz、16Hz |
|---|---|---|---|
| Resolution: | 0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） | Sound velocity range: | 400-19999m/s |
| Calibration block: | 4mm（steel） | Gain range: | 0~80dB |
เพื่อวัดความหนาของเคลือบบนสับสราทโลหะและโลหะอื่น ๆ (แก้ว, พลาสติก, สารประกอบ, เบนติก, ไม้, ฯลฯ)

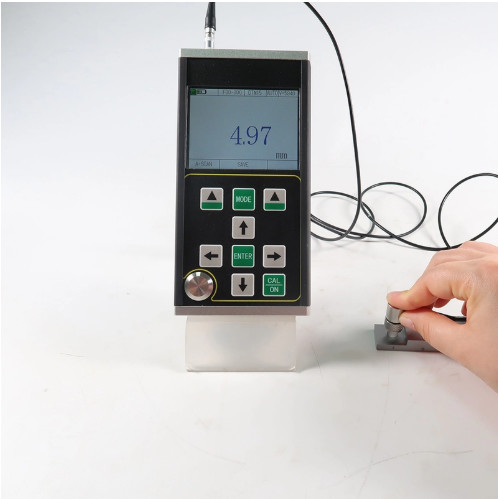

TM291 เป็นเครื่องวัดความหนาของผิวเคลือบแบบดิจิตอลความแม่นยําสูงแบบมือถือชนิดใหม่ที่มีการสแกน A / B. มันใช้หลักการวัดความหนาของเสียงฉีดฉายบนพื้นฐานของการสะท้อนกระแทกมันเหมาะสําหรับการวัดความหนาของวัสดุที่สามารถทําให้คลื่นฉายากระจายในมันที่ความเร็วคงที่และได้รับการสะท้อนจากหลังของมันความละเอียดในการวัดคือ 0.001 มิลลิเมตร และช่วงการวัดมีขนาดเล็กเท่า 0.02mmมันสามารถทดสอบความหนาของพื้นฐานและเคลือบในเวลาเดียวกัน
ผลิตภัณฑ์นี้สามารถนําไปใช้ในอุตสาหกรรมปิโตรเลียม, สาขาเคมี, โลหะ, การสร้างเรือ, ท้องอากาศ, พลังงาน และสาขาอื่น ๆ
● ระยะการวัดมีขนาดกว้าง โดยมีความหนาในการวัดอย่างน้อยการเคลือบ 20um;ความหนาสูงสุด 1800 มิลลิเมตร
● ผลิตภัณฑ์นี้สามารถวัดความหนาได้อย่างแม่นยําสูง และความละเอียดในการวัดสูงสุดสามารถบรรลุ 0.001mm; ความละเอียดการซ้ําสามารถบรรลุ ± 0.002mm;
●ผลิตภัณฑ์นี้มีโหมดสแกน A, โหมดสแกน B และโหมดแสดงตัวเลข
● การเคลือบและการเคลือบสีบนวัสดุประกอบบางส่วนสามารถตรวจสอบได้ตามความเร็วเสียงที่แตกต่างกันของวัสดุและความหนาของแต่ละชั้นของวัสดุหลายชั้นมากกว่า 10 สามารถวัดได้พร้อมกัน, และค่าความหนาของแต่ละชั้นสามารถเปลี่ยนภายใต้เสียงสะท้อนเดียวกัน
● มันมีฟังก์ชันของเคลือบเจาะและการวัดเสียงสะท้อนต่อเสียงสะท้อน ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและเคลือบบนพื้นผิว
● การวัดหลายแบบ:หนาmb-e, E-E และAUTOรูปแบบตอบสนองการวัดของชิ้นงานที่หนาปกติอี-อีโหมดทําการวัดส่วนบาง
● รูปแบบเลขประกอบด้วย: รูปแบบค่าความหนาแบบปกติ รูปแบบความแตกต่าง / อัตราการลด และรูปแบบค่าสูงสุด
● 2 รูปแบบการเพิ่ม: การเพิ่มอัตโนมัติ / การเพิ่มมือ
● สามารถตั้งการปิดมือและปิดอัตโนมัติได้ โดยมีฟังก์ชันประหยัดพลังงาน
● รองรับเครื่องสํารวจที่หลากหลายโซนบอลคริสตัล (ouble crystal probe) และโซนบอลคริสตัล (single crystal probe) และรองรับโซนบอลความถี่สูงถึง 20MHz
● รองรับการเก็บของจํานวนมาก และสามารถเก็บค่าความหนา 100000 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน
● จอ TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว มีความละเอียดสูง 320 × 240 (QVGA)
● มีวิธีการปรับขนาดหลากหลาย รองรับการปรับขนาดจุดเดียว การปรับขนาดหลายจุด และการปรับขนาดด้วยมือและสามารถปรับความเร็วของเสียงและ sonda สถานที่ศูนย์ในเวลาเดียวกัน; มันสนับสนุนการแก้ไขเส้นทาง v ของเครื่องสํารวจกระจกแท้คู่
● รองรับการแปลงของระบบเมตรและบริตติช; สามารถเปลี่ยนระหว่างหน่วยมิลลิเมตรและอินช์;
● รองรับการแสดงภาษาจีนและภาษาอังกฤษ
เพื่อวัดความหนาของเคลือบบนสับสราทโลหะและโลหะอื่น ๆ (แก้ว, พลาสติก, สารประกอบ, เบนติก, ไม้, ฯลฯ).
โลหะ (เช่นเหล็ก เหล็กเหล็ก อลูมิเนียม ทองแดง ฯลฯ) พลาสติก เซรามิค กระจก ธ อร์ สายใยแก้ว และตัวนําเสียงฉนวนที่ดีอื่น ๆ
หลักการในการวัดความหนา ultrasonic คล้ายกับการวัดคลื่นแสง. วงกระแทก ultrasonic ที่ออกมาจาก sonda จะถึงวัตถุที่วัดและกระจายในวัตถุ.เมื่อมันถึงอินเตอร์เฟซของวัสดุความหนาของวัสดุที่วัดได้ถูกกําหนดโดยการวัดแม่นยําเวลาของการแพร่กระจาย ultrasonic ในวัสดุ
| รายการ | TM291 |
| ประเภทเครื่องตรวจสอบ | โซนด์กระจกเดียว / โซนด์กระจกคู่ |
| ระยะการวัด (เหล็ก 45#) | 20um️ 1800 มม. |
| ความถี่ของการวัด | 4Hz,8Hz,16Hz |
| การแก้ไข | 0.1 มม.,0.01 มิลลิเมตร,0.001 มิลลิเมตร(00.01 นิ้ว,00.001 นิ้ว,00.0001 นิ้ว) |
| เครื่องกําเนิดจังหวะ | การปล่อยคลื่นสี่เหลี่ยมลบถูกนํามาใช้ และความกว้างและความแรงดันของแรงผลักดันจะตรงกันเองกับ sonda |
| ระยะความเร็วของเสียง | 400-19999m/s |
| บล็อกการปรับ | 4 มม.(เหล็ก) |
| การปิดอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดด้วยมือ |
| การปรับระดับเครื่องสํารวจ | การปรับขนาดจุดเดียว การปรับขนาดหลายจุดการปรับขนาดด้วยมือ |
| กําไร | การควบคุมแรงเพิ่มอัตโนมัติ การควบคุมแรงเพิ่มอัตโนมัติ |
| ระยะการเพิ่ม | 0~80dB |
| รูปแบบการตรวจสอบ | ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL) |
| ระบบการวัด | (1) THIN-EE:โหมดเคลือบหนังบาง(2) MB-E: รูปแบบการวัดที่พัฒนาขึ้นจากเวลาการเดินทางจากเสียงสะท้อนแรกไปยังเสียงสะท้อนด้านล่างแรก (3) E-E: รูปแบบการวัดการเคลือบเจาะ, Em อะโครนแบบสุ่มเป็นตัวเลือก; (4) THIN: รูปแบบการวัดผนังบาง |
| รูปแบบเลข | รูปแบบค่าความหนา รูปแบบความแตกต่าง / อัตราการลด รูปแบบค่าสูงสุด / น้อยสุด |
| โหมดสแกน A | มี |
| โหมด B-scan | มี |
| อัตราการใช้งาน | มี |
| สัญญาณแบตเตอรี่ | มี |
| ภาษา | จีน / อังกฤษ |
| หน่วย | mm/นิ้ว |
| การทํางานของเมนู | มี |
| ฟังก์ชันของซอฟต์แวร์ | การตั้งค่าประตูแบบไดนามิก การตั้งค่าการปิด (Blank), การตั้งค่าการปิดเสียงสะท้อน (E-Blank), การปิดเสียงสะท้อน, การแปลงเสียงสะท้อน และการปรับขนาด |
| ฟังก์ชันการเก็บ | มันสามารถเก็บความหนา 100,000 (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), 500 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน |
| อัพเกรดโปรแกรมโฮสต์ | มี |
| การแสดง | 3.5 ช่องจอ TFT-LCD สี QVGA (320 × 240) |
| การส่งข้อมูล | มันรองรับUSBการสื่อสารและส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิการทํางาน | -10 °C✅+50 °C; ด้วยความต้องการพิเศษ, มันสามารถถึง 20 °C; |
| โลตติจ์ทํางาน | สามจํานวน 5 แบตเตอรี่ AA เมื่อพลังงานไม่เพียงพอ |
| ขนาดรวม | 184 x85x 32(mm) |
| น้ําหนักรวม | 250g(ไม่มีแบตเตอรี่) |

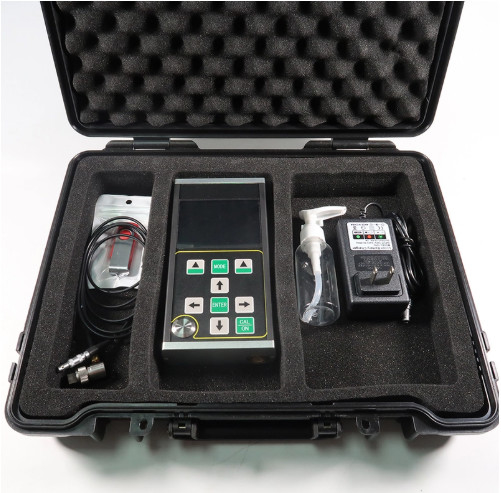

| การตั้งค่าแบบมาตรฐาน | หน่วยหลัก โซนด์ทดสอบความหนาของเคลือบ 3แบตเตอรี่ AA อันดับ 5คู่มือ กระเป๋าถือ |
| เพียงคนเดียว ธาตุ โซนด์ |
รุ่น | รายละเอียด | ระยะการทดสอบ | การแก้ไข |
| DTM15 (มาตรฐาน) | 15MHz 6mm | 0.15-24 | 0.001 มิลลิเมตร | |
| DTM75 | 7.5Mhz 6mm | 0.5-24 | 0.001 มิลลิเมตร | |
| DTM10 | 10Mhz 6mm | 0.3-24 | 0.001 มิลลิเมตร | |
| DTM5 | 5MHz 6mm | 1.0-24 | 0.001 มิลลิเมตร | |
| BD510 | 5Mhz 10mm | 1-1000 | 0.001 มิลลิเมตร | |
| BD212 | 2Mhz 12mm | 4-1800 | 0.001 มิลลิเมตร | |
| คู่ ธาตุ โซน |
TC400 | 10Mhz 5mm | 0.5-50 | 0.001 มิลลิเมตร |
| TC500 | 5 MHz 5 มิลลิเมตร | 1.0-65 | 0.001 มิลลิเมตร | |
| TC510 | 5 MHz 10 มม. | 1.0-500 |
0.001 มิลลิเมตร |
