| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| หมายเลขรุ่น: | ความละเอียด 30 FBH |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 บาท |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, เวสเทิร์นยูเนี่ยน, |
| สามารถในการผลิต: | 20 ชิ้นในสองสัปดาห์ |
| ประเภท: | อุปกรณ์เสริม NDT | วัสดุ: | 1018 เหล็กสแตนเลสอลูมิเนียม |
|---|---|---|---|
| ไฮไลท์:: | บล็อกทดสอบอัลตราโซนิก Ndt |

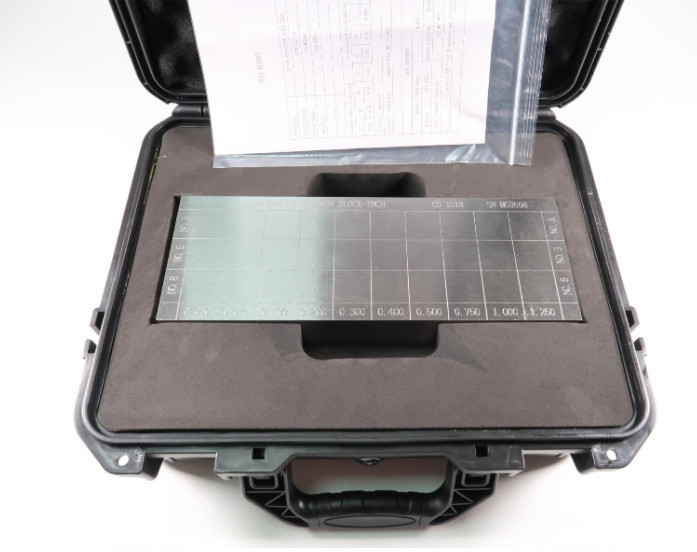

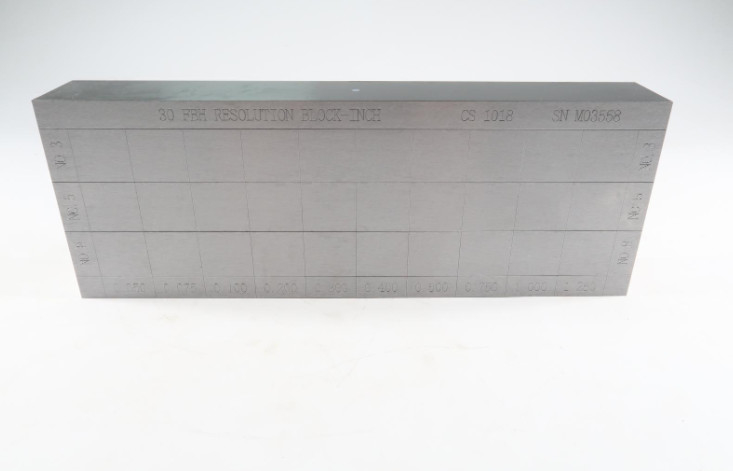

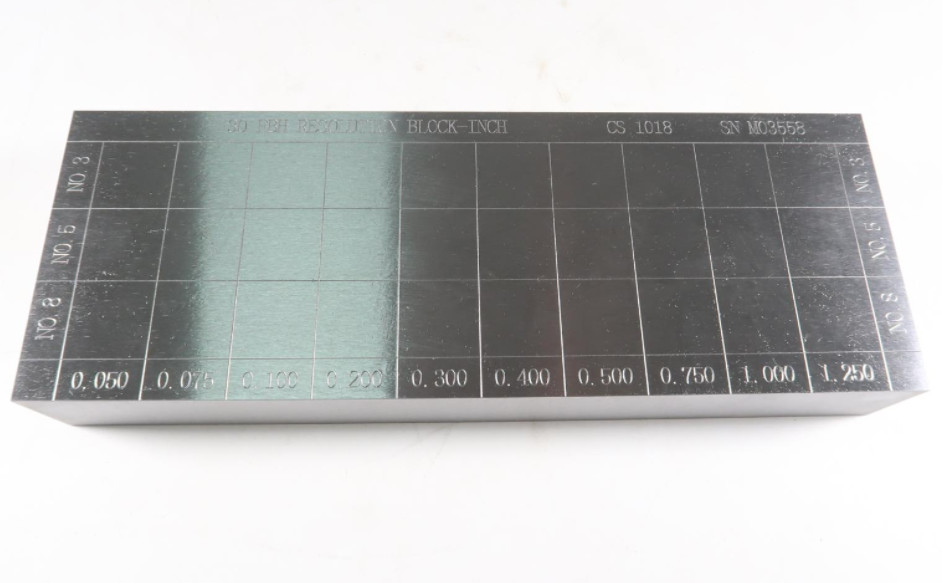

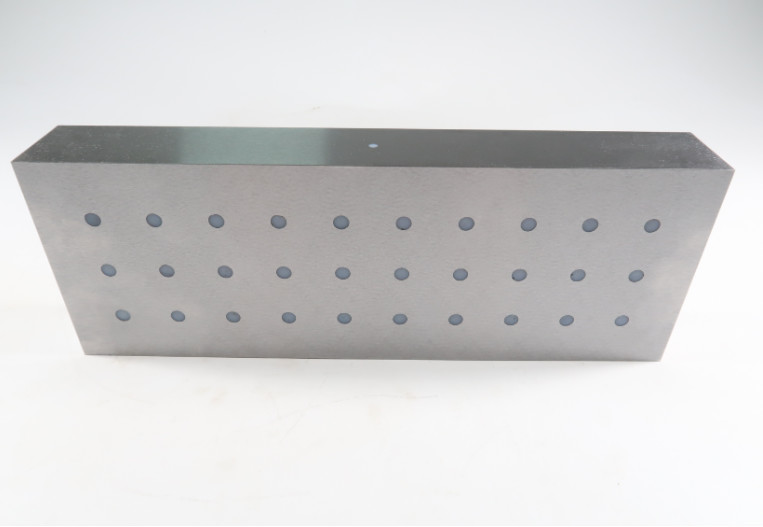

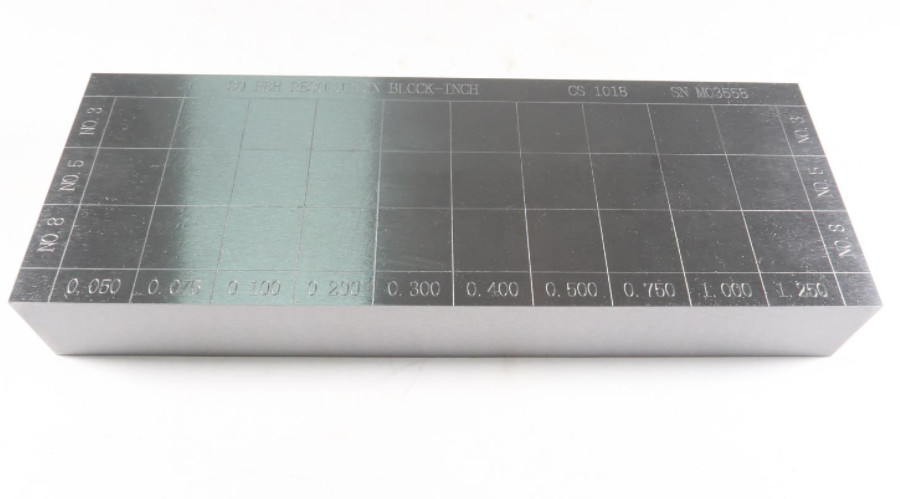

30 FBH RESOLUTION บล็อกอินช์
"C" DIM หุ้ม | "B" DIM หุ้ม |
|
NO.3 3/64 | 1.450 | .050 |
NO.3 3/64 | 1.425 | .075 |
NO.3 3/64 | 1.400 | .100 |
NO.3 3/64 | 1.300 | .200 |
NO.3 3/64 | 1.200 | .300 |
NO.3 3/64 | 1.100 | .400 |
NO.3 3/64 | 1.000 | .500 |
NO.3 3/64 | .750 | .750 |
NO.3 3/64 | .500 | 1.000 |
NO.3 3/64 | .250 | 1.250 |
NO.5 5/64 | 1.450 | .050 |
NO.5 5/64 | 1.425 | .075 |
NO.5 5/64 | 1.400 | .100 |
NO.5 5/64 | 1.300 | .200 |
NO.5 5/64 | 1.200 | .300 |
NO.5 5/64 | 1.100 | .400 |
NO.5 5/64 | 1.000 | .500 |
NO.5 5/64 | .750 | .750 |
NO.5 5/64 | .500 | 1.000 |
NO.5 5/64 | .250 | 1.250 |
NO.8 8/64 | 1.450 | .050 |
NO.8 8/64 | 1.425 | .075 |
NO.8 8/64 | 1.400 | .100 |
NO.8 8/64 | 1.300 | .200 |
NO.8 8/64 | 1.200 | .300 |
NO.8 8/64 | 1.100 | .400 |
NO.8 8/64 | 1.000 | .500 |
NO.8 8/64 | .750 | .750 |
NO.8 8/64 | .500 | 1.000 |
NO.8 8/64 | .250 | 1.250 |
หมายเหตุ:
1รายละเอียดที่ใช้ได้: ASTM E127 - 20
2รหัสสแตนเลส - CS-1018 เหล็กคาร์บอนต่ํา
SS - สแตนเลสประเภท 304
AL- 7075 T6 อลูมิเนียม
OT - อื่นๆ (ระบุ)
3.พื้นผิวทั้งหมด 63ra หรือดีกว่า เว้นแต่ระบุต่างหาก
4ความอดทนสําหรับหลุม ± 0005 ภายใต้ 1/16 - ± 0.001 หลุมมากกว่า 1/16
5.รูด้านล่างที่เรียบต้องตรงและตั้งตรงกับการทดสอบ
พื้นที่ภายใน 0o-20' - หลุมล่างเรียบภายใน 0.001/.125 นิ้ว
6. C-bore min 1/8 ใหญ่กว่ากระแสของรูทดสอบและ 0.063 ความลึก
ช่องพั๊กสําหรับปิดแน่นด้วยวัสดุคล้ายกัน
7. ความละเอียดขนาด ±.005 เว้นแต่มีการกําหนดอย่างอื่น
ภาพวาด:
