| Place of Origin: | CHINA |
|---|---|
| ชื่อแบรนด์: | TMTECK |
| Model Number: | GS Series |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | 7-15 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้น/เดือน |
| สินค้า: | บล็อคการปรับระดับเสียงฉาย ultrasonic ซีรีย์ GS NDT | วัสดุ: | อลูมิเนียม/เหล็ก 1018/สแตนเลส |
|---|---|---|---|
| รายละเอียด: | นบ/ท47013.3-2558 | ประเภท: | อุปกรณ์เสริม NDT |
| น้ําหนัก: | 3กก | ||
| เน้น: | อุปกรณ์เสริม NDT บล็อคการปรับระดับด้วยเสียงฉาย,NB/T 47013.3-2015 บล็อกการปรับระดับด้วยเสียงฉาย,บล็อคการปรับระดับ Ultrasonic ซีรี GS |
||
บล็อกการปรับระดับเสียงฉีดฉีด เป็นชนิดของอุปกรณ์เสริม NDT ที่ใช้ในการรับประกันความแม่นยําของอุปกรณ์ฉีดฉีดมันถูกออกแบบมาเพื่อจําลองลักษณะของชิ้นทดสอบและให้จุดอ้างอิงที่รู้จักในการวัดผลงานของเครื่องตรวจสอบความบกพร่อง ultrasonic และเครื่องวัดความหนา.

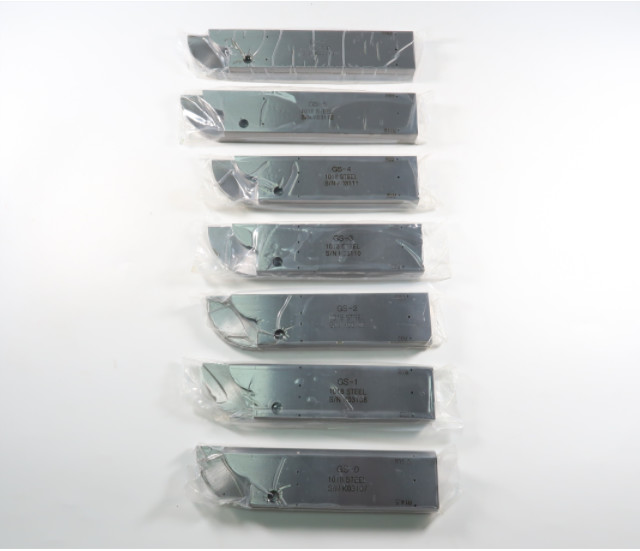

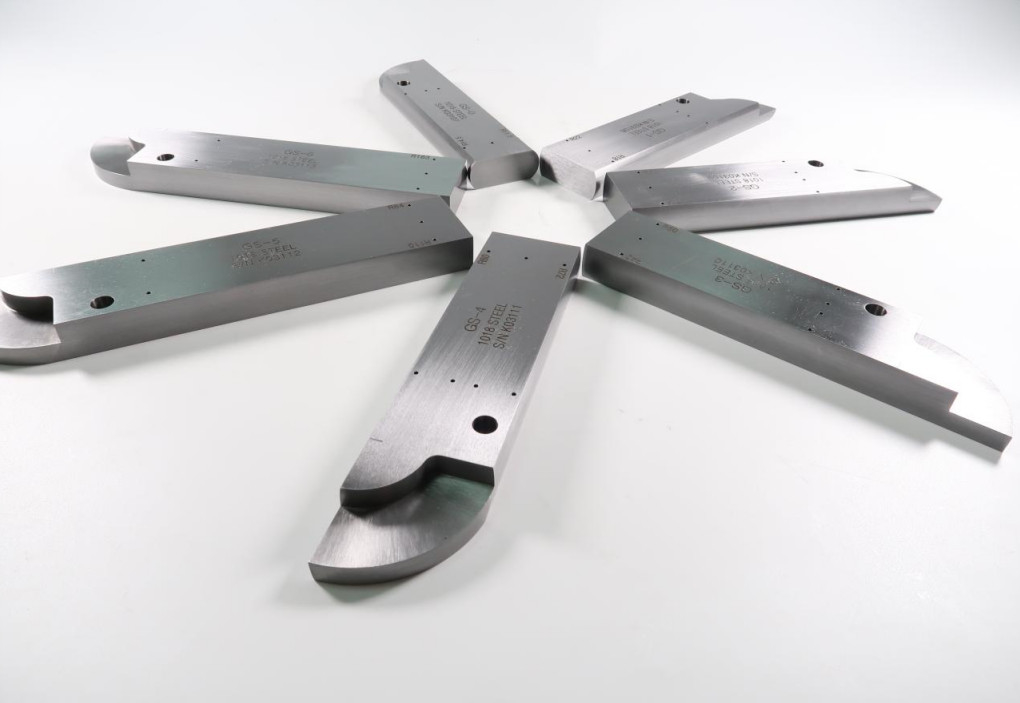

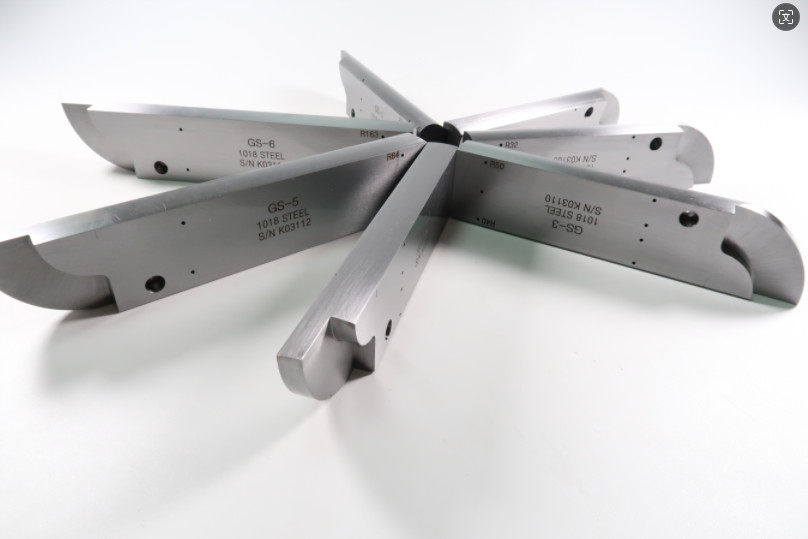

GSซีรีย์CALIBRATIONบล็อกรายละเอียด
|
รูปแบบ |
การทดสอบ BLOCK ARC รังสีของ การโค้ง |
ระยะระยะของท่อ |
การทดสอบ BLOCK ARC รังสีของ การโค้ง |
ระยะระยะของท่อ |
| R1 | R2 | |||
| GS‐0 | 11.5 | 20 ~ 26 | 14.5 | 26 ~ 32 |

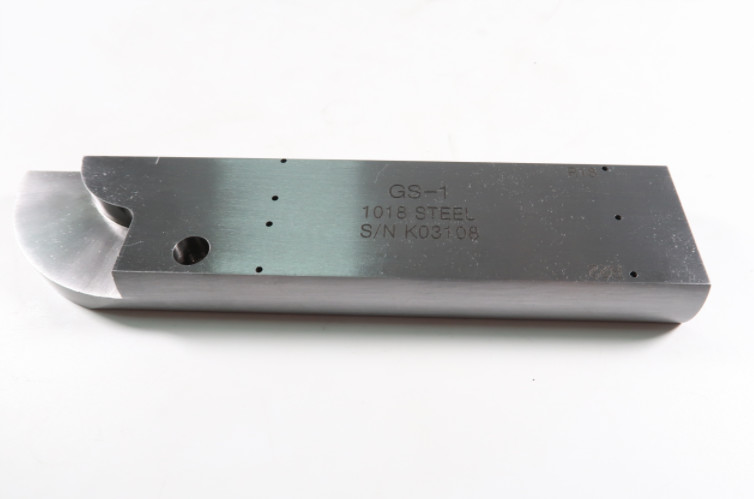

| GS‐ 1 | 18 | 32 ~ 40 | 22 | 40 ~ 48 |
| GS‐ 2 | 26 | 48 ~ 57 | 32 | 57 ~ 72 |
| GS-3 | 40 | 72 ~ 90 | 50 | 91 ~ 110 |
| GS‐4 | 60 | 110 ~ 132 | 72 | 132 ` 159 |
| GS‐5 | 84 | 150 ~ 250 | 110 | 200 ~ 325 |
| GS‐ 6 | 163 | 300 ~ 487 | แฟลต | ≥ 500 |
รายละเอียด:
NB/T47013.3-2015
ฟังก์ชันการปรับ:
GS Series Calibration Block ใช้สําหรับการทดสอบ Ultrasonic ของข้อต่อมุมรอบ (ข้อต่อมัดแบบ II) สําหรับท่อ (ใช้ได้ OD ระยะ 20-500mm)
| ประเภท | อุปกรณ์เสริม NDT |
| รายละเอียด | NB/T47013.3-2015 |
| สินค้า | บล็อคการปรับระดับเสียงฉาย ultrasonic ซีรีย์ GS NDT |
| วัสดุ | อลูมิเนียม/1018 เหล็ก/เหล็กไร้ขัด |
| ARC TEST BLOCK RADIO OF CURVATURE การทดสอบแบบบล็อค | R2:14.5/22/32/50/72/110/FLAT |
| น้ําหนัก | 3 กิโลกรัม/ชิ้น |

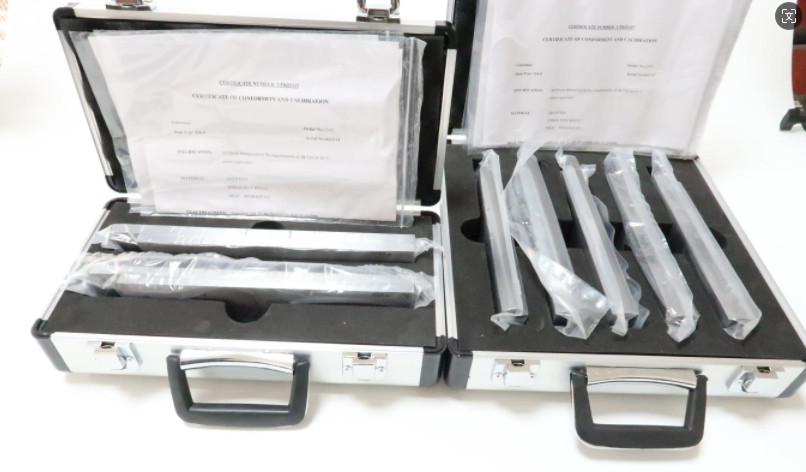

แพ็คเกจรวม
