คําแนะนําสําหรับบล็อกทดสอบมาตรฐานสําหรับการตรวจสอบอนุภาคแม่เหล็ก

1ภาพรวม: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"มันใช้ในการทดสอบความรู้สึกครบวงจรของผงแม่เหล็กหลอดหรือไม่หลอดที่ใช้ในการตรวจสอบความบกพร่องเพื่อให้แน่ใจว่าการดําเนินงานของรายละเอียดการแม่เหล็กของชิ้นส่วนมันเป็นเครื่องมือที่จําเป็นสําหรับการทดสอบผงแม่เหล็กหรือการแขวนตัวแม่เหล็กของเครื่องมือทดสอบผงแม่เหล็กหน่วยทดสอบนี้สอดคล้องกับข้อจํากัดของเอกสาร 95-114 ของกระทรวงรถไฟ ใช้สําหรับการตรวจสอบอนุภาคแม่เหล็กของส่วนอื่น ๆ ของรถยนต์

1หน่วยทดสอบประเภท B เหมาะสําหรับการตรวจสอบความบกพร่องของผงไฟฟ้าแม่เหล็ก dc, ผงแม่เหล็กแห้ง, การแสดงความรู้สึกของผงแม่เหล็กหลอดหรือไม่หลอดหลอดหน่วยทดสอบประเภท E เหมาะสําหรับการแสดงความรู้สึกของผงแม่เหล็กแห้ง, สารสับสนุนแม่เหล็กที่หลอมหรือไม่หลอมเมื่อใช้ในการตรวจสอบความบกพร่อง AC

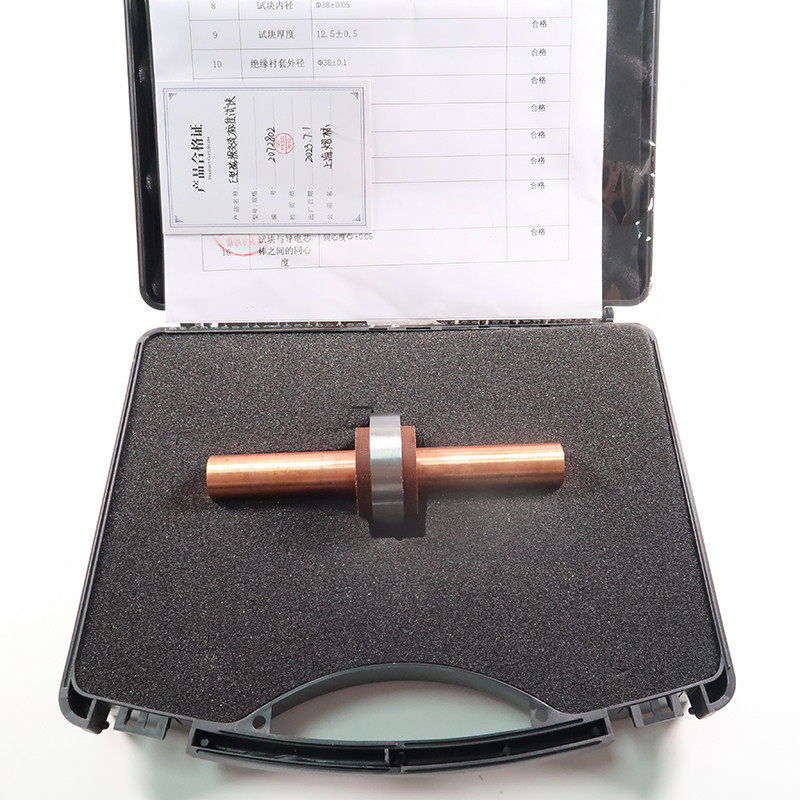

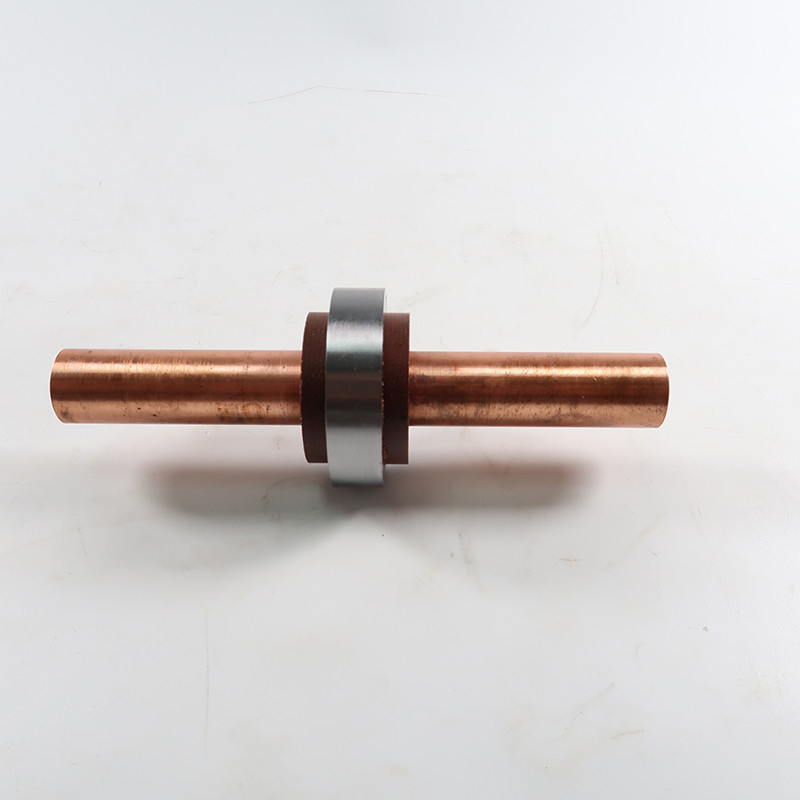

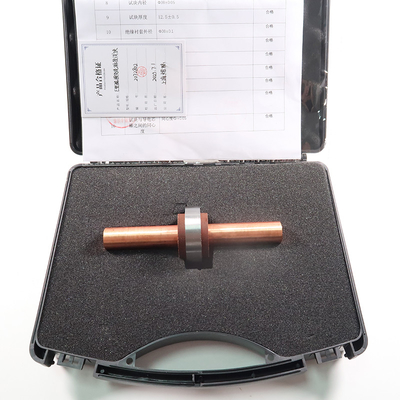

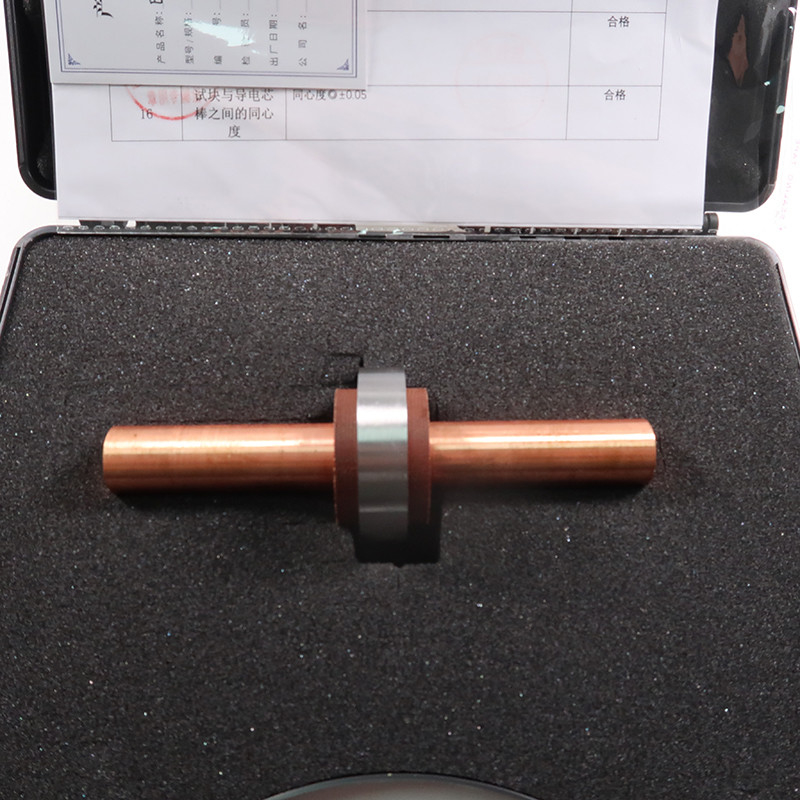

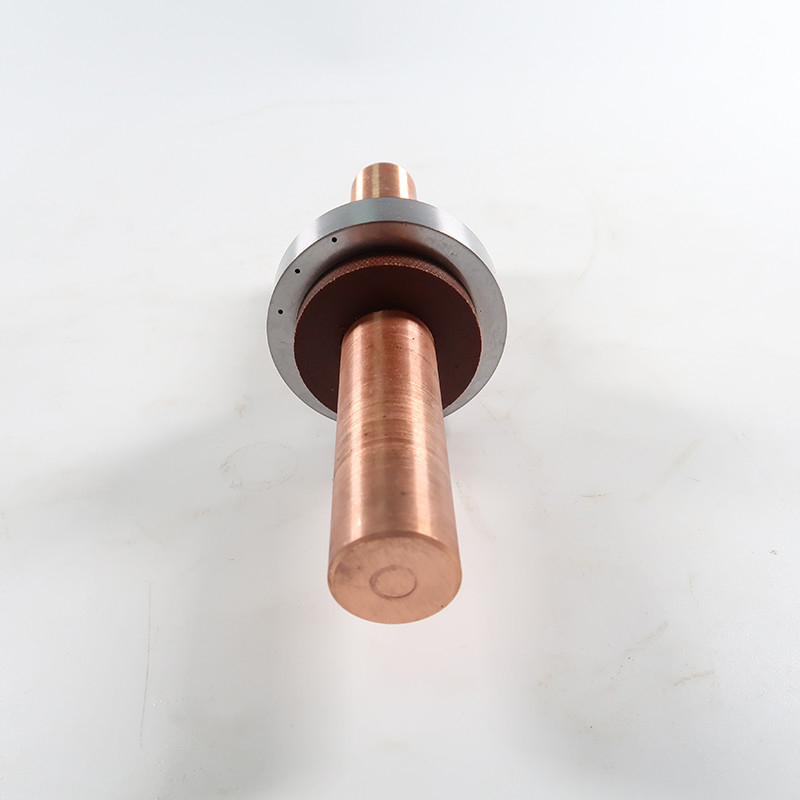

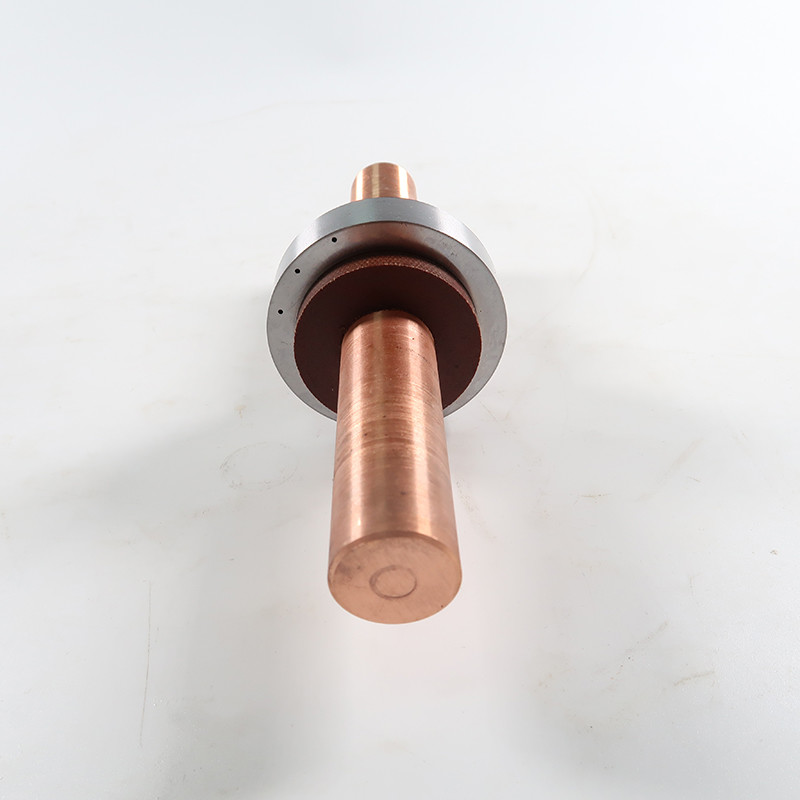

สาม, การใช้งาน: 1, การทดสอบ dc, บล็อคการทดสอบชนิด B ในเส้น径 29±1mm, ความยาวของ 400±2mm ไม้ทองแดง, แหวนการทดสอบถูกวางอยู่ในกลางของไม้ทองแดง,ดังนั้นหลุมที่ห้าบนวงแหวนทดสอบจะวางที่ 12 โมงเวลา, clamping บนเครื่องตรวจสอบความบกพร่อง, ผ่าน 2500A (มูลค่าประสิทธิภาพ) main wave rectifier, magnetization circumferential ของวงแหวนการทดสอบ,และใช้สารสับสปันชันแม่เหล็กหลอมหรือไม่หลอม (สัดส่วนตามความต้องการทางเทคโนโลยี) เพื่อตรวจสอบเครื่องหมายแม่เหล็กบนผิวนอกของแหวนทดสอบ. A, ผืนจอปูนแม่เหล็กหลอดแสง, ความสว่างของรังสีอัลตรายโอเล็ตไม่ควรน้อยกว่า 800-1000uW / cm2 สําหรับจอปูนแม่เหล็กไม่หลอดแสง,ความเข้มข้นของแสงสีขาวที่สถานที่ตรวจสอบไม่ควรต่ํากว่า 1000XLB. หลักเกณฑ์การยอมรับ: ไม่ว่าจะเป็นสปันเซนต์แม่เหล็กหลอดหรือไม่หลอด, อย่างน้อย 5 หลุมของการแสดงร่องรอยแม่เหล็กสามารถมองเห็น.แหวนทดสอบชนิด e ถูกเจาะเข้าไปในแท่งทองแดงที่มีเส้นผ่าตัด 20±1mm และความยาว 150±2mm, จับมันบนอุปกรณ์ตรวจสอบความบกพร่อง และใช้กระแส 750A (ค่าประสิทธิภาพ) and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. A. การส่องแสงของผงแม่เหล็กสว่างหรือผงแม่เหล็กไม่สว่าง B. สามารถมองเห็นรอยแม่เหล็กอย่างน้อย 2 หลุมได้ทั้งในผงแม่เหล็กสว่างและไม่สว่าง
