| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TMTeck |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | TM281D |
| จำนวนสั่งซื้อขั้นต่ำ: | 1pc |
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่อง 30 * 15 * 24 ซม. 2.5 กก |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้น / สองสัปดาห์ |
| ประเภทจอภาพ: | OLED สี 2.4 นิ้ว, 320 × 240 พิกเซล, ความคมชัด 10,000: 1 | หลักการทำงาน: | Pulse echo พร้อมทรานสดิวเซอร์สองชั้น |
|---|---|---|---|
| ช่วงการวัด: | 0.50 มม. ถึง 508 มม. (0.02 '' ถึง 20.00 '') ขึ้นอยู่กับวัสดุหัววัดและสภาพพื้นผิว | การวัดความละเอียด: | เลือกได้ 0.01 มม., 0.1 มม. (เลือกได้ 0.001 '', 0.01 '') |
| หน่วย: | นิ้วหรือมิลลิเมตร | แก้ไขโหมด: | RF +, RF-, ครึ่งหนึ่ง, ครึ่งหนึ่ง, เต็ม |
| โหมดแสดงผล: | ปกติ, การจับภาพต่ำสุด / สูงสุด, DIFF / RR%, A-Scan, B-Scan | การแก้ไข V-Path: | อัตโนมัติ |
| อัปเดตอัตรา: | เลือก 4Hz, 8Hz, 16Hz | ช่วงความเร็วของวัสดุ: | 500 ถึง 9999m / s (0.0197 ถึง 0.3939 in / μs) |
| แสงสูง: | เครื่องวัดความหนาของสีอัลตราโซนิก 0.50 มม.,เครื่องวัดความหนาของสีอัลตราโซนิก 508 มม.,เครื่องวัดความหนาของสีอัลตราโซนิก OLED |
||

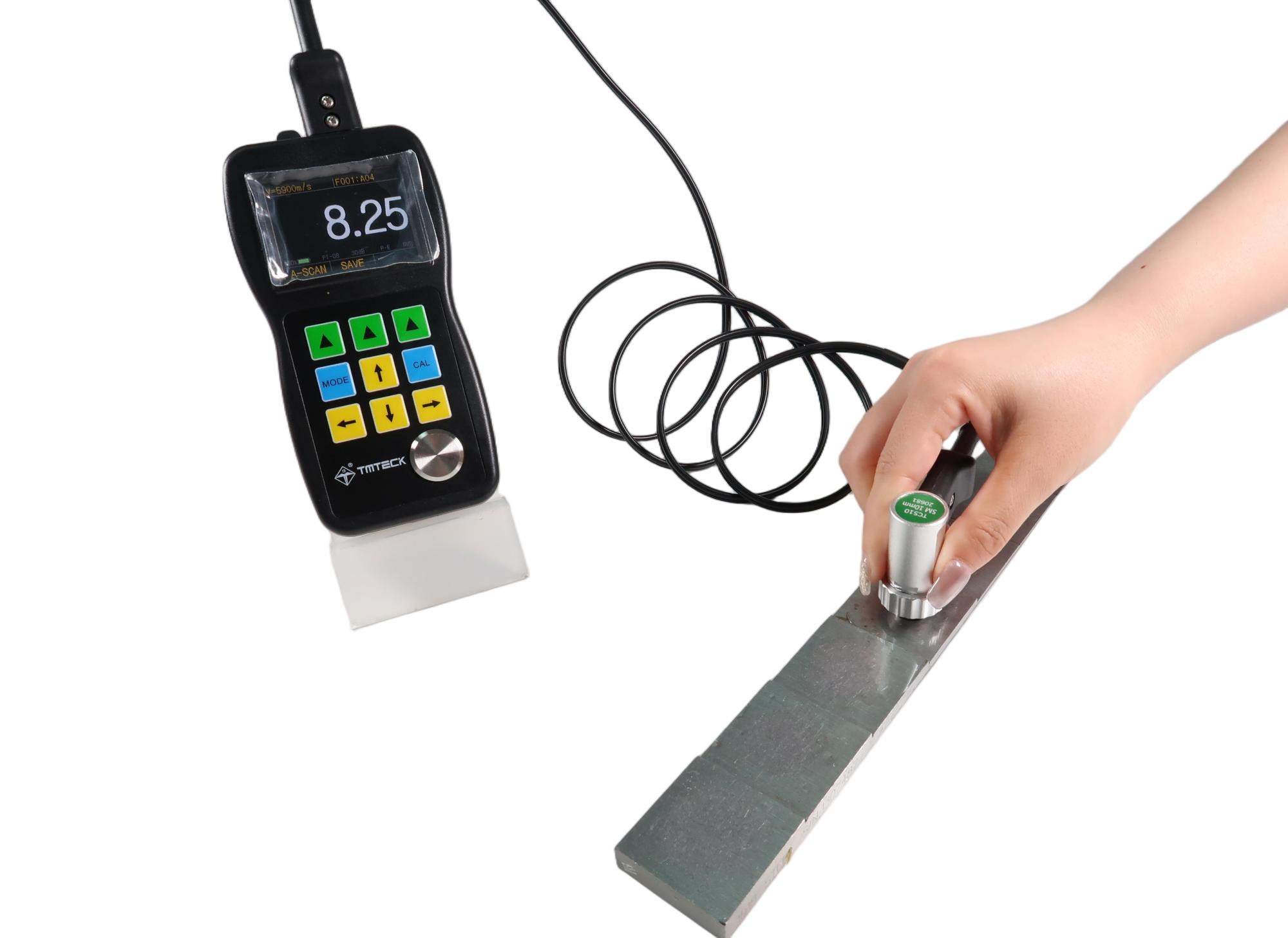

TM281D เครื่องวัดความหนาอัลตราโซนิก A&B Scan Thru-paint & เครื่องวัดความหนาเคลือบ
รายละเอียดสินค้า:
หน้าจอสี TM281 ซีรี่ส์พร้อมเครื่องวัดความหนาแบบอัลตราโซนิก A/B-Scan ระดับมืออาชีพในการแก้ปัญหาการวัดความหนาที่ยากต่างๆ
คุณสมบัติ:
OLED สี 2.4”, 320 X 240 พิกเซล, ความคมชัด 10,000:1
Live Color A-Scan
ผู้ใช้สามารถเห็นรูปคลื่นสีของเสียงอัลตราโซนิก (หรือ A-scan) บนหน้าจอได้โดยตรง ซึ่งค่อนข้างสำคัญสำหรับโอกาสที่เราต้องตรวจสอบความถูกต้องของผลการทดสอบหลายกรณีจะทำให้ผลการทดสอบผิดพลาดหรือแม้กระทั่งการไม่อ่านข้อมูลเราสามารถหาสาเหตุได้ง่าย ๆ ผ่าน A-scanปรับสามพารามิเตอร์ของ GAIN, BLACKING, GATE จากนั้นเราจะได้ค่าที่ถูกต้อง
Live Color B-Scan
เครื่องวัดความหนาซีรีส์ TM281 มีฟังก์ชันการสแกน B ฐานเวลาย้ายหัววัดไปตามพื้นผิวของชิ้นงาน จากนั้นจึงใช้โปรไฟล์หน้าตัดของจอแสดงผล ใช้สำหรับสังเกตรูปร่างด้านล่างของชิ้นงาน มันสามารถจับภาพค่าต่ำสุดของภาพสแกน B และระบุตำแหน่งของ ขั้นต่ำด้วยสามเหลี่ยมสีแดงคุณสามารถดูค่าความหนาของจุดใดๆ ของภาพสแกน B ได้โดยเลื่อนตัวชี้
ผ่านการเคลือบผิว ไม่ต้องเสียเวลาถอดสารเคลือบอีกต่อไป
ตอนนี้ TM281D และ TM281DL มีฟังก์ชันที่ได้รับการยกย่องอย่างกว้างขวางทำได้โดยการวัดพื้นผิวด้านล่างที่ต่อเนื่องกันทั้งสองของพื้นผิวโหมดนี้มีข้อดีมากกว่า:
ฟังก์ชั่นที่ใช้งานได้จริงมากขึ้น :
ส่วนต่าง/อัตราการลด:โหมดส่วนต่างแสดงความแตกต่างระหว่างค่าจริงและค่าปกติอัตราการลดจะคำนวณและแสดงเปอร์เซ็นต์ของการลดความหนาเมื่อวัสดุบางลงการใช้งานทั่วไปคือการวัดวัสดุโลหะที่เกิดจากการดัดงอและบางลง
สูงสุด/นาทีการจับกุม:ในโหมดนี้ ความหนาปัจจุบัน ความหนาต่ำสุด และความหนาสูงสุดจะแสดงบนหน้าจอพร้อมกัน
โหมดปลุก: ไดนามิกเปลี่ยนสีของการอ่านค่าความหนาเมื่อตื่นตระหนก
อัตราการอัพเดท: เลือกได้ 4Hz, 8Hz และ 16Hz4Hz สำหรับการใช้งานทั่วไป เมื่อคุณต้องการการสแกนอย่างรวดเร็ว เช่น การวัดอุณหภูมิที่อุณหภูมิสูง คุณสามารถเลือกความถี่ในการอัปเดตที่สูงขึ้นได้
มีหลายภาษา: จีน อังกฤษ ญี่ปุ่น ฝรั่งเศส เยอรมัน.
เสียงสะท้อนถึงเสียงสะท้อน: วัดความหนาของโลหะเท่านั้น (ละเว้นสีและสารเคลือบ)
เครื่องบันทึกข้อมูล: เครื่องบันทึกข้อมูลความหนา 99999 พร้อมจุด ID ในไฟล์เชิงเส้นหรือกริด (400 ไฟล์)
เอาท์พุท:ขั้วต่อ USB 2.0 ความเร็วเต็มที่ซอฟต์แวร์รายงาน DataView
ขนาด: 156 มม.) (L) 76 มม.) (W) x 1.25" (38 มม.) (H)
น้ำหนัก: 285 กรัม
อุณหภูมิ: การทำงานของเกจ: -10 ° C ถึง 50 ° C
โพรบ TM510 มาตรฐาน:
หัววัดเป็นหัวใจสำคัญของเครื่องมือ TMTeck มีเทคโนโลยีการผลิตหัววัดชั้นนำของโลกโพรบ TM510 ใช้ชิปเซรามิกเพียโซอิเล็กทริกที่มีประสิทธิภาพสูง พร้อมเปลือกหล่อโลหะแบบบูรณาการ การออกแบบโพรบและสายเคเบิลที่ใช้งานได้จริงแยกจากกัน โดยไม่คำนึงถึงต้นทุนในการสร้างคุณภาพสูง
ความแตกต่างระหว่างเครื่องวัดความหนาอัลตราโซนิก TM281 ซีรี่ส์
| TM281 | TM281D | TM281DL | |
| หน้าจอสี | √ | √ | √ |
| ถ่ายทอดสด A-Scan | √ | √ | √ |
| B-Scan ตามเวลา | √ | √ | √ |
| การควบคุมกำไรและประตู | √ | √ | √ |
| ว่างเปล่า | √ | √ | √ |
| ผ่านสีและเคลือบ | × | √ | √ |
| เครื่องบันทึกข้อมูล | × | × | √ |
| ซอฟต์แวร์ DataView | × | × | √ |
ข้อมูลจำเพาะของเครื่องวัดความหนาอัลตราโซนิก TM281DL
| ประเภทการแสดงผล | OLED สี 2.4 นิ้ว 320×240 พิกเซล ความคมชัด 10,000:1 |
| หลักการทำงาน | เสียงสะท้อนแบบพัลส์พร้อมทรานสดิวเซอร์สององค์ประกอบ |
| ช่วงการวัด | 0.50 มม. ถึง 508 มม. (0.02 ถึง 20.00 นิ้ว) ขึ้นอยู่กับวัสดุ หัววัด และสภาพพื้นผิว |
| ความละเอียดในการวัด | เลือกได้ 0.01 มม. 0.1 มม. (เลือกได้ 0.001 '', 0.01'') |
| หน่วย | นิ้วหรือมิลลิเมตร |
| แก้ไขโหมด | RF+, RF-, HALF+, HALF-, FULL |
| โหมดการแสดงผล | ปกติ, จับภาพต่ำสุด/สูงสุด, DIFF/RR%, A-Scan, B-Scan |
| การแก้ไข V-Path | อัตโนมัติ |
| อัตราการอัพเดท | เลือกได้ 4Hz, 8Hz, 16Hz |
| ช่วงความเร็วของวัสดุ | 500 ถึง 9999m/s (0.0197 ถึง 0.3939 นิ้ว/μs) |
| ภาษา | อังกฤษ ฝรั่งเศส เยอรมัน ญี่ปุ่น จีน |
| การตั้งค่านาฬิกาปลุก | สัญญาณเตือนขั้นต่ำและสูงสุดช่วง 0.25 มม. ถึง 508 มม. (0.010'' ถึง 20.00'')การเปลี่ยนแปลงสีของรูปคลื่นแบบไดนามิกในการเตือน |
| ข้อกำหนดด้านพลังงาน | แบตเตอรี่ขนาด AA 2 ก้อน |
| เวลาทำการ | ประมาณ 40 ชั่วโมง |
| การปิดอุปกรณ์ | เลือกได้เสมอหรือปิดอัตโนมัติหลังจากไม่มีการใช้งาน 5, 10, 20 นาที |
| อุณหภูมิในการทำงาน | -10℃ ถึง +50℃(+10°F ถึง +12°F ) |
| ขนาด | 156 มม. × 75 มม. × 38 มม. (สูง × กว้าง × ลึก) |
| น้ำหนัก | 270 กรัม รวมแบตเตอรี่ |

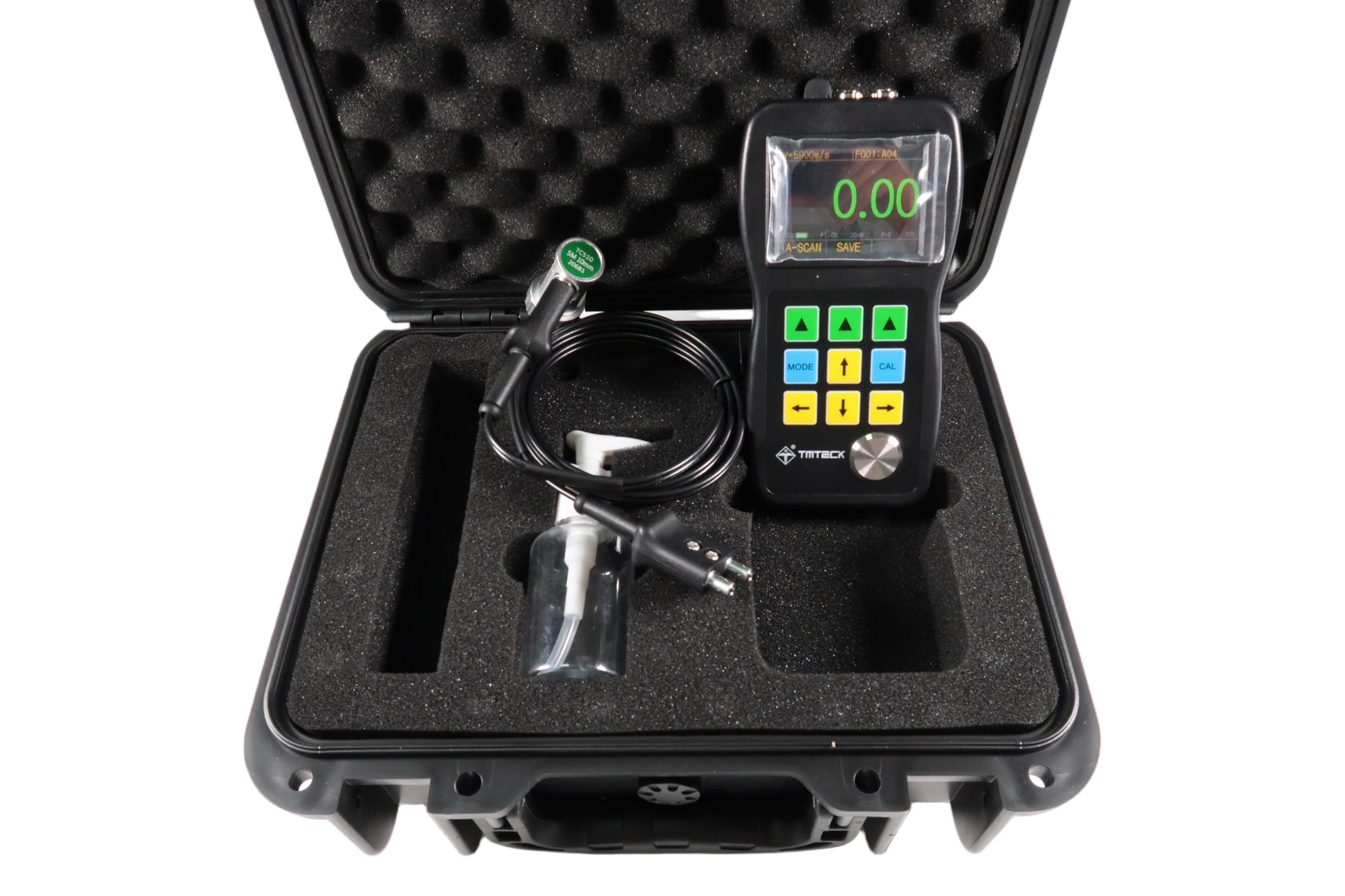

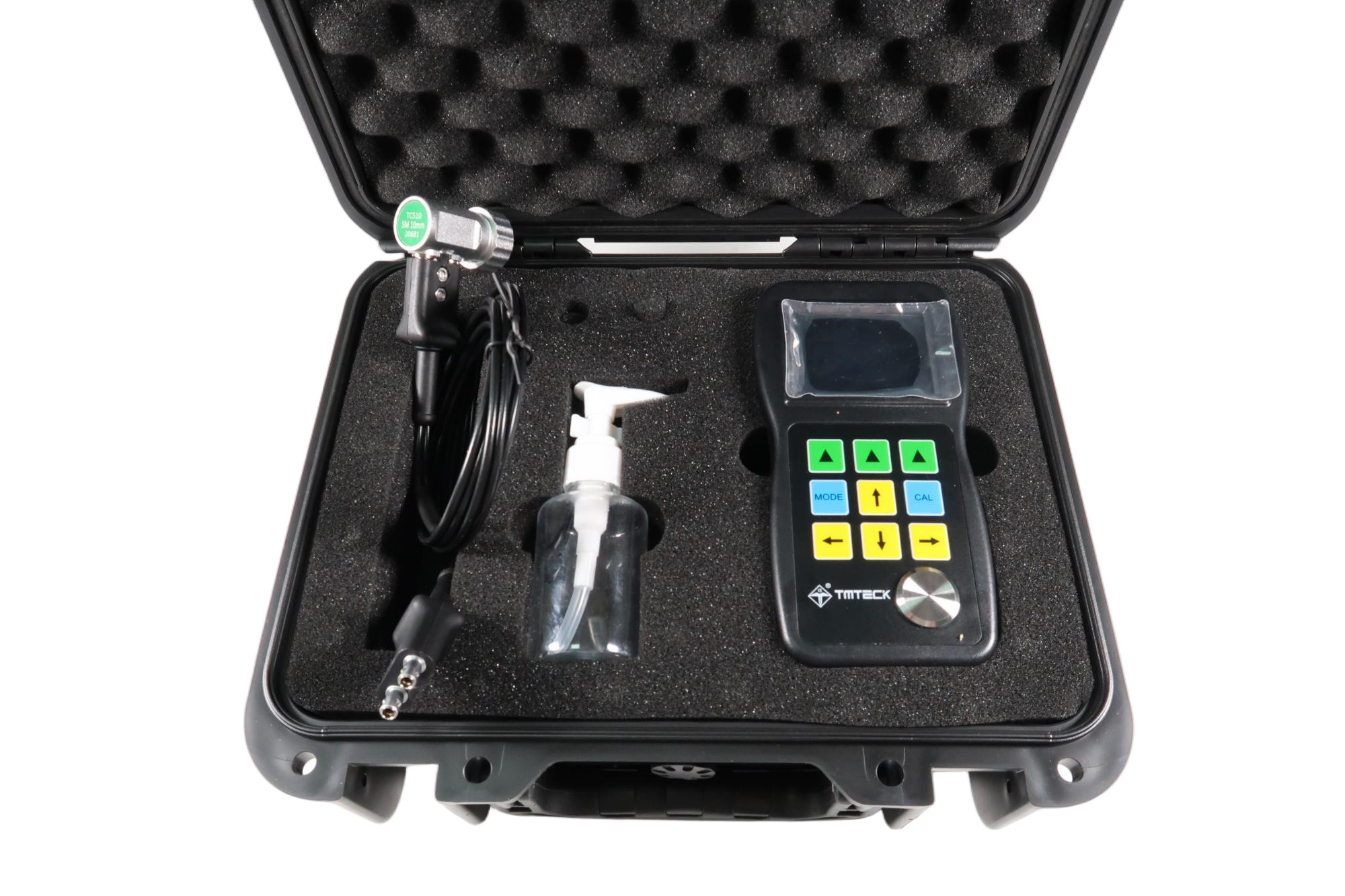

จัดส่งแบบมาตรฐาน
| ชื่อ | ปริมาณ |
| ตัวหลัก | 1 |
| โพรบ | 1 |
| แบตเตอรี่ | 1 |
| Couplant | 1 |
| กระเป๋าถือ | 1 |
| คู่มือการใช้งาน | 1 |
| สาย USB | 1 |
| ซอฟต์แวร์ | 1 |
| TM281 โพรบ/ทรานสดิวเซอร์ ข้อมูลจำเพาะ | ||||||
| แบบอย่าง | พิมพ์ | ความถี่ | PIC |
การวัด แนว |
ช่วงอุณหภูมิ | |
|
PT-08 | TM281 มาตรฐาน | 5MHz | 11mm | 0.8 ถึง 100.0mm | -10 ถึง 70 ℃ |
|
TC510B | TM281D/DL มาตรฐาน | 5MHz | 13.5mm | 1.2 ถึง 200.0 มม. | -10 ถึง 70 ℃ |
|
TC550 | หลอดเล็ก | 5MHz | 5mm | 0.8-60 มม. | -10 ถึง 70 ℃ |
|
ZT-12-2 | เหล็กหล่อ | 2MHz | 17mm | 4.0 ถึง 508 มม. | -10 ถึง 70 ℃ |
|
PT-06 | หลอดเล็ก | 7.5MHz | 8mm | 0.8 ถึง 30mm | -10 ถึง 70 ℃ |
|
PT-04 | ปลายนิ้ว | 10MHz | 6mm | 0.7 ถึง 12mm | -10 ถึง 70 ℃ |
|
GT-12-2 | อุณหภูมิสูง | 5MHz | 15mm | 4 ถึง 80 มม. | -20 ถึง 300 ℃ |
