เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: TMTeck
ได้รับการรับรอง: CE
หมายเลขรุ่น: TM281
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่อง 30 * 15 * 24 ซม. 2.5 กก
เวลาการส่งมอบ: 3-5 วันทำงาน
เงื่อนไขการชำระเงิน: T/T ตะวันตกสหภาพ Paypal
สามารถในการผลิต: 100 ชิ้น / สองสัปดาห์
ข้อมูลรายละเอียด
ประเภทจอภาพ: OLED สี 2.4 นิ้ว, 320 × 240 พิกเซล, ความคมชัด 10,000: 1 หลักการทำงาน: Pulse echo พร้อมทรานสดิวเซอร์สองชั้น
ช่วงการวัด: 0.50 มม. ถึง 508 มม. (0.02 '' ถึง 20.00 '') ขึ้นอยู่กับวัสดุหัววัดและสภาพพื้นผิว การวัดความละเอียด: เลือกได้ 0.01 มม., 0.1 มม. (เลือกได้ 0.001 '', 0.01 '')
หน่วย: นิ้วหรือมิลลิเมตร แก้ไขโหมด: RF +, RF-, ครึ่งหนึ่ง, ครึ่งหนึ่ง, เต็ม
โหมดแสดงผล: ปกติ, การจับภาพต่ำสุด / สูงสุด, DIFF / RR%, A-Scan, B-Scan การแก้ไข V-Path: อัตโนมัติ
อัปเดตอัตรา: เลือก 4Hz, 8Hz, 16Hz ช่วงความเร็วของวัสดุ: 500 ถึง 9999m / s (0.0197 ถึง 0.3939 in / μs)
แสงสูง:

ultrasonic gauge thickness tester

,

ultrasonic metal thickness gauge

,

ultrasonic thickness measuring device


รายละเอียดสินค้า

เครื่องวัดความหนาอัลตราโซนิก A&B สแกนเพื่อทดสอบความหนาของยาง TM281

รายละเอียดสินค้า:



TM281 Series จอสีพร้อม A / B-Scan เครื่องวัดความหนาล้ำระดับมืออาชีพในการแก้ปัญหาการวัดความหนาต่าง ๆ


คุณสมบัติ:


OLED สี 2.4 นิ้ว, 320 X 240 พิกเซล, ความคมชัด 10,000: 1

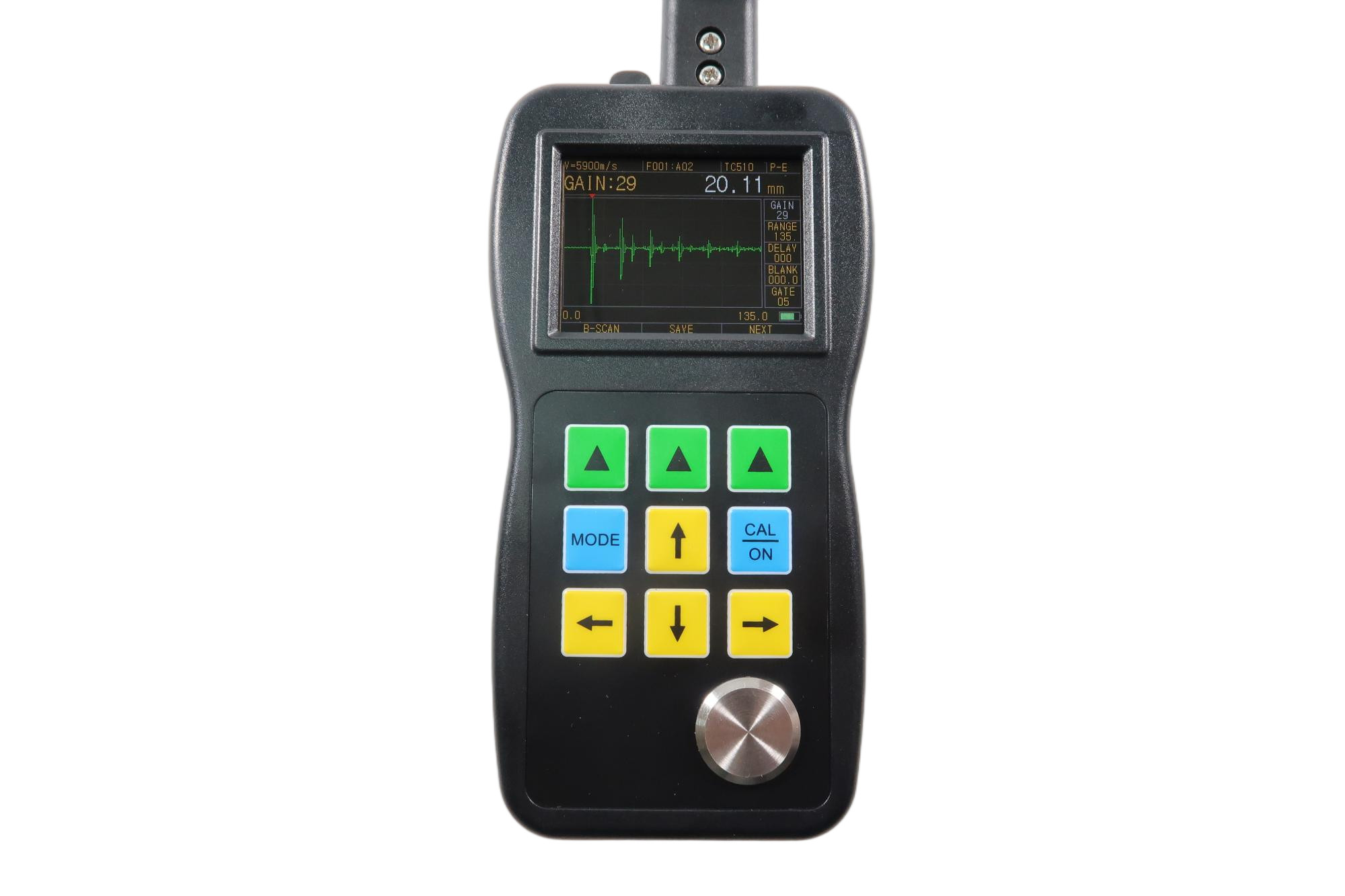

A-Scan สีสด
เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 0



Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. ผู้ใช้สามารถดูรูปคลื่นสีของเสียงล้ำเสียง (หรือ A-scan) บนหน้าจอซึ่งเป็นสิ่งสำคัญมากสำหรับโอกาสที่เราจำเป็นต้องตรวจสอบความถูกต้องของผลการทดสอบ Many cases will cause wrong testing results or even noreadings. หลายกรณีจะทำให้เกิดผลการทดสอบที่ไม่ถูกต้องหรือแม้แต่เรื่องไร้สาระ We could find the causes easily through the A-scan. เราสามารถหาสาเหตุได้อย่างง่ายดายผ่านการสแกน Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. ปรับพารามิเตอร์ทั้งสามของ GAIN, BLACKING, GATE แล้วเราจะได้ค่าที่ถูกต้อง
B-Scan สีสด
เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 1



TM281 series thickness gauge has time base B-scan function. เครื่องวัดความหนา TM281 ซีรีย์มีฟังก์ชั่น B-scan ฐาน Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. ย้ายโพรบไปตามพื้นผิวชิ้นงานจากนั้นหน้าตัดขวางของจอแสดงผลชิ้นงานใช้สำหรับสังเกตรูปร่างของชิ้นงานด้านล่างมันสามารถจับค่าต่ำสุดของภาพสแกน B โดยอัตโนมัติและระบุตำแหน่งของ ขั้นต่ำโดยสามเหลี่ยมสีแดง You can see any point thickness value of the B-scan image by moving the pointer. คุณสามารถดูค่าความหนาของจุดใดก็ได้ของภาพ B-scan โดยเลื่อนตัวชี้





ผ่านฟังก์ชั่นการเคลือบผิว ไม่จำเป็นต้องเสียเวลาในการถอดเคลือบอีกต่อไป

Now TM281D and TM281DL also have this widely acclaimed function. ตอนนี้ TM281D และ TM281DL ก็มีฟังก์ชั่นที่ได้รับการยอมรับอย่างกว้างขวางเช่นกัน It's realized by measuring the two continuous bottom surface of the substrate. มันรู้ได้โดยการวัดพื้นผิวด้านล่างทั้งสองอย่างต่อเนื่องของวัสดุพิมพ์ This mode also has more advantages: โหมดนี้ยังมีข้อดีเพิ่มเติม:

  1. ยกเว้นการปรับเทียบเป็นศูนย์
  2. ความเสถียรสูงค่าการวัดไม่ได้รับอิทธิพลจากแรงดันโพรบความหนาของชั้นต่อข้อต่อและฝุ่นพื้นผิวของชิ้นงาน
  3. Zero Drift

ฟังก์ชั่นการปฏิบัติมากขึ้น :


ความแตกต่าง / ลดอัตรา: Difference mode displays the difference between the actual value and the normal value. โหมดผลต่างแสดงความแตกต่างระหว่างค่าจริงและค่าปกติ Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. อัตราการลดจะคำนวณและแสดงเปอร์เซ็นต์ของการลดความหนาเมื่อวัสดุมีขนาดเล็ก Typical application is to measure the metal material which is due to bending and becomes thin. การใช้งานทั่วไปคือการวัดวัสดุโลหะที่เกิดจากการโค้งงอและบาง

Max./Min. Max./Min Capture: การจับกุม: ในโหมดนี้ความหนาปัจจุบันความหนาต่ำสุดและความหนาสูงสุดจะปรากฏบนหน้าจอในเวลาเดียวกัน

โหมดปลุก: แบบไดนามิกเปลี่ยนสีของการอ่านความหนาเมื่อน่ากลัว

อัปเดตอัตรา: Selectable 4Hz, 8hz and 16Hz. เลือก 4Hz, 8hz และ 16Hz 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. 4Hz สำหรับการใช้งานทั่วไปเมื่อคุณต้องการการสแกนอย่างรวดเร็วเช่นการวัดอุณหภูมิสูงคุณสามารถเลือกความถี่การอัปเดตที่สูงขึ้นได้

มีหลายภาษา: จีนอังกฤษญี่ปุ่นฝรั่งเศสเยอรมัน

เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 2
 โพรบ TC510 มาตรฐาน:



The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. โพรบเป็นหัวใจของเครื่องมือ TMTeck มีเทคโนโลยีการผลิตโพรบชั้นนำของโลก TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . หัววัด TC510 ใช้ชิปเซรามิก piezoelectric ประสิทธิภาพสูงพร้อมเปลือกหล่อโลหะแบบรวมการออกแบบการปฏิบัติของหัววัดและสายเคเบิลแยกโดยไม่คำนึงถึงต้นทุนในการสร้างคุณภาพสูง

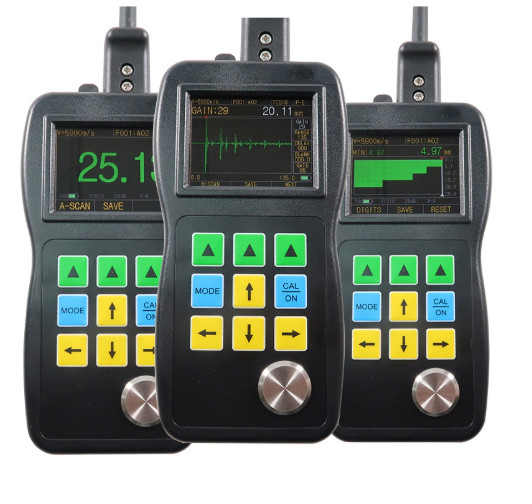

ความแตกต่างระหว่างเครื่องวัดความหนาอัลตราโซนิก TM281 ซีรีส์

  TM281 TM281D TM281DL
จอแสดงผลสี
Live A-Scan
B-Scan ตามเวลา
การควบคุมเกนและเกท
blanking
Thru-สีและสารเคลือบ ×
เครื่องบันทึกข้อมูล × ×
ซอฟต์แวร์ DataView × ×


ข้อมูลจำเพาะของเครื่องวัดความหนาอัลตราโซนิก TM281DL

ประเภทจอภาพ OLED สี 2.4 นิ้ว, 320 × 240 พิกเซล, ความคมชัด 10,000: 1
หลักการทำงาน Pulse echo พร้อมทรานสดิวเซอร์สองชั้น
ช่วงการวัด 0.50 มม. ถึง 508 มม. (0.02 '' ถึง 20.00 '') ขึ้นอยู่กับวัสดุหัววัดและสภาพพื้นผิว
การวัดความละเอียด เลือกได้ 0.01 มม., 0.1 มม. (เลือกได้ 0.001 '', 0.01 '')
หน่วย นิ้วหรือมิลลิเมตร
แก้ไขโหมด RF +, RF-, ครึ่งหนึ่ง, ครึ่งหนึ่ง, เต็ม
โหมดแสดงผล ปกติ, การจับภาพต่ำสุด / สูงสุด, DIFF / RR%, A-Scan, B-Scan
การแก้ไข V-Path อัตโนมัติ
อัปเดตอัตรา เลือก 4Hz, 8Hz, 16Hz
ช่วงความเร็วของวัสดุ 500 ถึง 9999m / s (0.0197 ถึง 0.3939 in / μs)
ภาษา อังกฤษ, ฝรั่งเศส, เยอรมัน, ญี่ปุ่น, จีน
การตั้งค่าการเตือน Minimum and Maximum alarms. การเตือนขั้นต่ำและสูงสุด Range of 0.25mm to 508mm (0.010'' to 20.00''). ช่วง 0.25 มม. ถึง 508 มม. (0.010 '' ถึง 20.00 '') Dynamic waveform color change on alarm การเปลี่ยนสีของสัญญาณรูปแบบไดนามิกในการเตือนภัย
ข้อกำหนดด้านพลังงาน แบตเตอรี่ขนาด AA 2 ก้อน
เวลาทำการ ประมาณ 40 ชั่วโมง
เครื่องมือปิดเครื่อง เลือกเปิดได้ตลอดเวลาหรือปิดอัตโนมัติหลังจากที่ไม่มีกิจกรรม 5, 10, 20 นาที
อุณหภูมิในการทำงาน -10 ℃ถึง + 50 ℃ (+ 10 ° F ถึง + 12 ° F)
ขนาด 156mm × 75mm × 38mm (H × W × D)
น้ำหนัก 270 กรัมรวมแบตเตอรี่


การจัดส่งแบบมาตรฐาน

ชื่อ ปริมาณ
ตัวหลัก 1
การสอบสวน 1
แบตเตอรี่ 1
couplant 1
กระเป๋าใส่ 1
คู่มือการใช้งาน 1
สาย USB 1
ซอฟต์แวร์ 1



เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 3

เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 4

เครื่องมือวัดความหนาของผนังโลหะเครื่องวัดความหนาของยางโลหะ 5
