กำลังทดสอบเริ่มต้น: | 98.07N (10 กิโลกรัม); ความอดทน: ± 2.0% | ความอดทนของ Total Test Force: | ± 1.0% |
---|---|---|---|
กำลังทดสอบของความแข็ง Brinell: | 294.2N (30kg), 306.5N (31.25kg), 612.9N (62.5kg), 980.7N (100kg), 1893N (187.5kg) | กำลังทดสอบความแข็งร็อกเวลล์: | 588.4N (60 กิโลกรัม), 980.7N (100 กิโลกรัม), 1471N (150 กิโลกรัม) |
กำลังทดสอบของวิคเกอร์แข็ง: | 294.2N (30Kg), 980.7N (100Kg) | ||
แสงสูง: | เครื่องทดสอบความแข็งโลหะ,การทดสอบความแข็งผิว |
รายละเอียด:
1. ความแข็งเป็นหนึ่งในคุณสมบัติทางกลที่สำคัญของวัสดุในขณะที่การทดสอบความแข็งเป็นวิธีการทดสอบที่รวดเร็วและประหยัดที่สุดเช่นเดียวกับวิธีการที่สำคัญในการตัดสินคุณภาพของวัสดุโลหะหรือชิ้นส่วนต่างๆ คุณสมบัติทางกลของวัสดุโลหะส่วนใหญ่เช่นความแข็งแรงความอ่อนล้าการบิดตัวและการสึกหรอสามารถทดสอบได้โดยการทดสอบความแข็ง

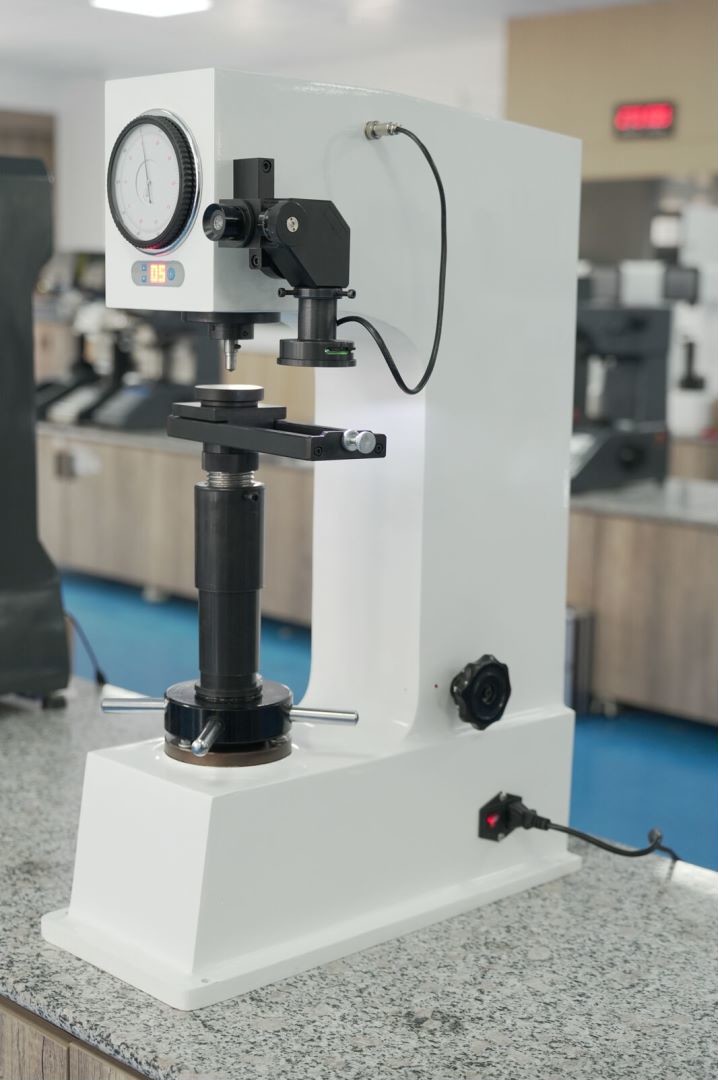

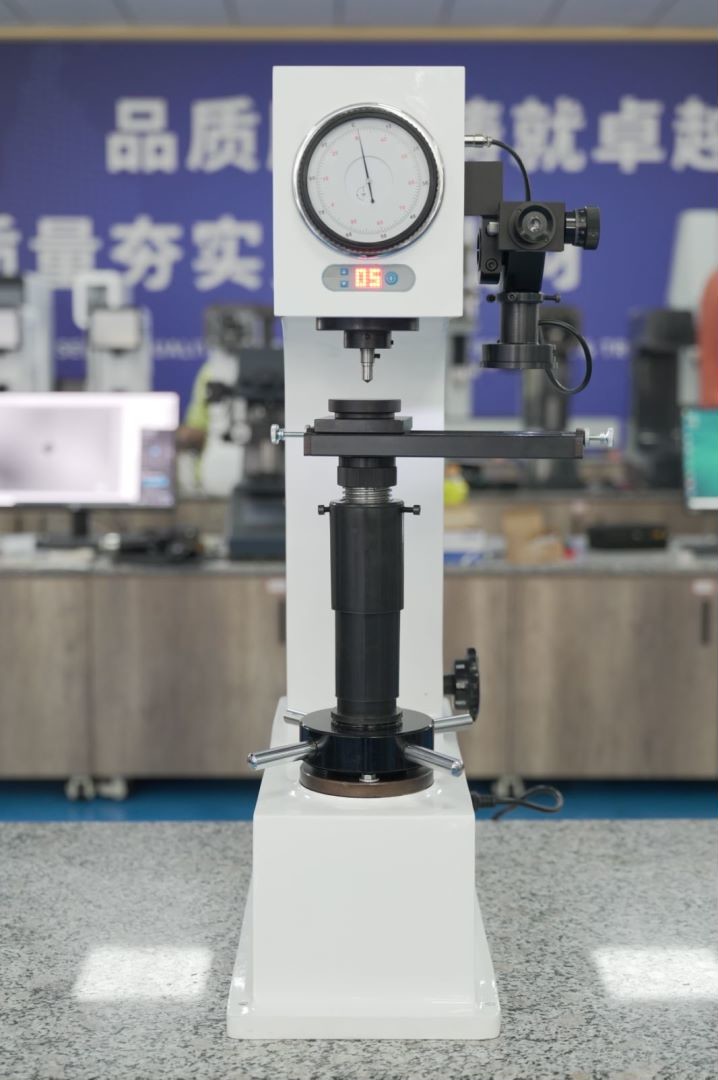

2. เครื่องทดสอบความแข็งแบบ Brinell Rockwell & Vickers เครื่องทดสอบความแข็งอเนกประสงค์ด้วย Brinell, Rockwell & Vickers วิธีการทดสอบ 3 แบบและการทดสอบ 7 ขั้นตอนจะตอบสนองความต้องการของการวัดความแข็งหลายชนิด เครื่องมือนี้ถูกนำมาใช้กับตัวเปลี่ยนเกียร์อัตโนมัติเพื่อทำการโหลดอาศัยและขนถ่ายกำลังทดสอบดังนั้นการทำงานของเครื่องมือนี้นั้นง่ายง่ายและรวดเร็ว
ข้อกำหนดทางเทคนิค
1. กำลังทดสอบเริ่มต้น: 98.07N (10Kg); ความอดทน: ± 2.0%
2. ความอดทนของ Total Test Force: ± 1.0%
2.1 กำลังทดสอบความแข็งของบริเนลล์: 294.2N (30 กก.), 306.5N (31.25 กก.), 612.9N (62.5 กก.),
980.7N (100 กิโลกรัม), 1893N (187.5kg)
2.2 กำลังทดสอบความแข็งร็อกเวลล์: 588.4N (60 กก.), 980.7N (100 กก.), 1471N (150 กก.)
2.3 กำลังทดสอบความแข็งของวิคเกอร์: 294.2N (30 กก.), 980.7N (100 กิโลกรัม)
3. ข้อมูลจำเพาะของหัวกด:
3.1 เพชรหัวกด Rockwell
3.2 The Vickers indenter
3.3 φ1.5875มม., φ2.5มม., ind5 มม. หัวกดบอล
4. แหล่งพลังงานและแรงดันไฟฟ้า: AC220V ± 5%, 50-60 HZ
5. การควบคุมเวลาล่าช้า: 2-60 วินาทีสามารถปรับได้
6. ระยะทางจาก Indenter Central Point ไปยัง Body Instrument: 165 มม.
7. ค่าสูงสุด ความสูงของชิ้นงาน:
7.1 สำหรับความแข็ง Rockwell: 175 มม
7.2 สำหรับความแข็งของ Brinell: 100 มม
7.3 สำหรับความแข็งของ Vickers: 115 มม
8. การขยายวัตถุประสงค์: 37.5 × 75 ×
9. มิติโดยรวมของเครื่องทดสอบความแข็ง (ความยาว×กว้าง×สูง): 520 × 215 × 700 มม
10. น้ำหนักรวมของเครื่องทดสอบ: 78 กิโลกรัม
ความแข็งแบบ Rockwell
11. ค่าความอดทนในการแสดงค่าความแข็ง Rockwell
มาตรวัดความแข็ง | HardnessRange ของบล็อกทดสอบมาตรฐาน | ค่าสูงสุด ความทนทานของค่าการแสดงความแข็ง |
HRA | 20 ~ ≤75HRA | ± 2HRA |
> 75 ~ ≤88HRA | ± 1.5HRA | |
HRB | 20 ~ ≤45HRB | ± 4HRB |
> 45 ~ ≤80HRB | ± 3HRB | |
> 80 ~ ≤100HRB | ± 2HRB | |
เหล็กแผ่นรีดร้อน | 20 ~ ≤70HRC | ± 1.5HRC |
ความแข็งของ Brinell
12. การทำซ้ำและความอดทนของค่าที่แสดงสำหรับเครื่องทดสอบความแข็ง Brinell
ค่าความแข็งของบล็อกทดสอบมาตรฐาน (HBW) | ความอดทนของมูลค่าที่แสดง (%) | การทำซ้ำของมูลค่าที่แสดง (%) |
≤125 | ± 3 | ≤3 |
125 <HBW≤125 | ± 2.5 | ≤2.5 |
> 225 | ± 2 | ≤2 |
ความแข็งของ Vickers
13. ความอดทนและการซ้ำของค่าที่แสดงสำหรับวิคเกอร์ทดสอบความแข็ง
ความคลาดเคลื่อนของค่าที่แสดง | การทำซ้ำของมูลค่าที่แสดง | |||
มาตรวัดความแข็ง | ค่าที่แสดงของบล็อกทดสอบความแข็ง | ความคลาดเคลื่อนของค่าที่แสดง | ค่าที่แสดงของบล็อกทดสอบความแข็ง | การทำซ้ำของมูลค่าที่แสดง |
HV30 HV100 | ≤250HV | ± 3% | ≤225HV | 6% |
300 ~ 1000HV | ± 2% | > 225HV | 4% |
