ความถี่ในการทำงาน: | <i>W\N Band, W: 0.5~20MHz;</i> <b>W \ N แบนด์, W: 0.5 ~ 20MHz</b> <i>N: 1.5~3MHz</i> <b>N: 1.5 ~ 3MH | การประกัน: | 2 ปี |
---|---|---|---|
ความไวส่วนเกิน: | ≥60dB (200Φ2 FBH) | Probe Delay Available: | 0 ~ 999.9μs |
น้ำหนัก: | ประมาณ 0.9 กก. (พร้อมแบตเตอรี่และอุปกรณ์ชาร์จในตัว) | Discernibility: | dB36dB (แต่งงานกับตัวแปลงสัญญาณ5MHzΦ14) |
ข้อผิดพลาดของ Attenuator: | ต่อ 12dB ± 1dB | ||
แสงสูง: | อาร์เรย์จะค่อย ๆ ตรวจจับข้อบกพร่องเป็นเครื่องตรวจจับข้อบกพร่อง,ut flaw detector |

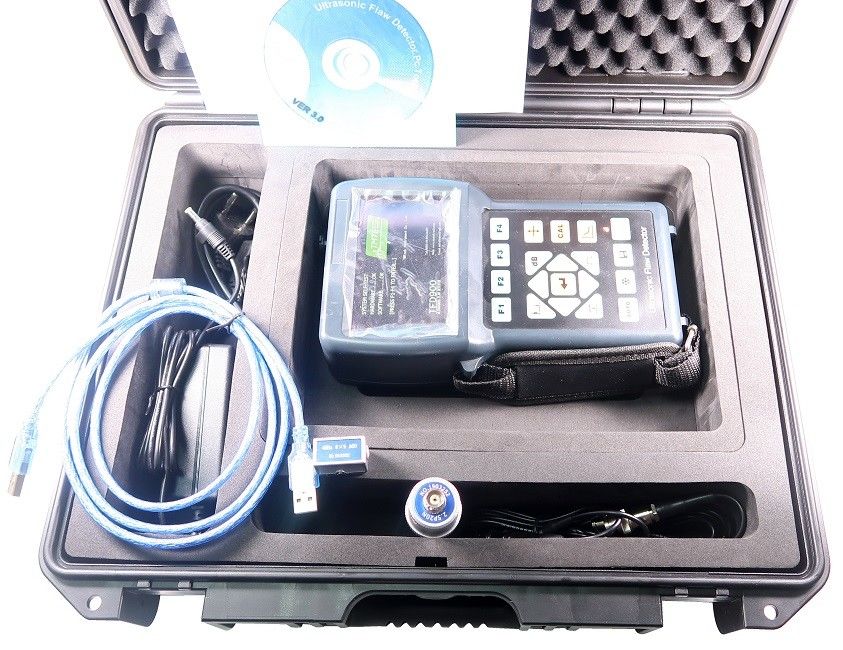

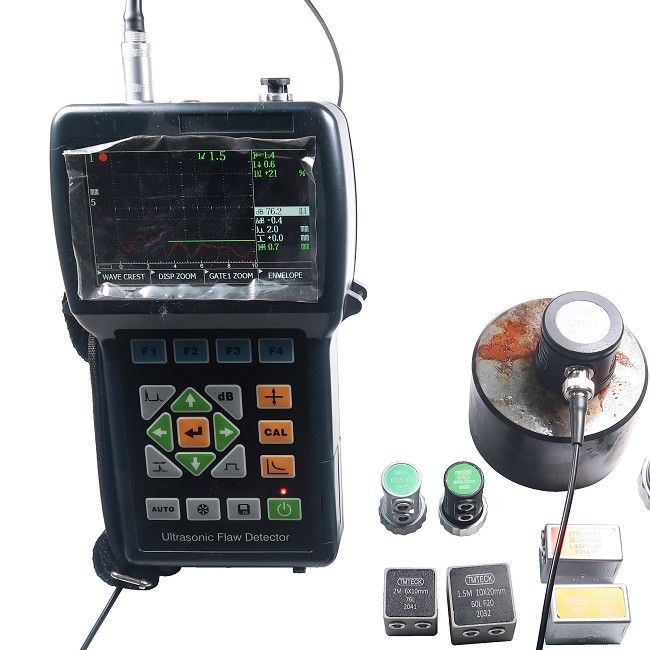

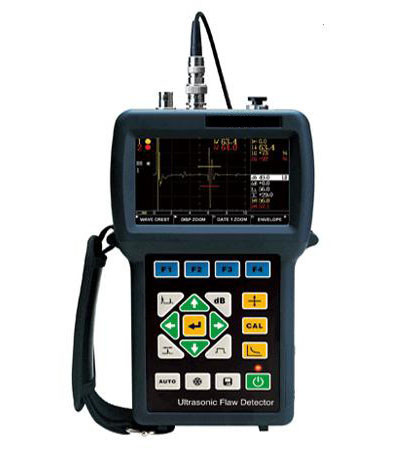

เครื่องตรวจจับข้อบกพร่องล้ำเสียง TFD900
TFD900 เป็นเครื่องมือ UT ที่เบาพกพาสะดวกมีประสิทธิภาพที่โดดเด่นเข้ากันได้กับ EN12668-1: 2010,
จุดเด่นของ TFD900
☆การพิจารณาพื้นผิวโค้ง
☆ DGS & DAC ฟังก์ชั่นโค้ง
☆โหมดคลื่น RF
☆การบันทึก (รวม 1 ชั่วโมง)
☆การติดตาม Echo Crest
☆การห่อหุ้ม (สำหรับการเปรียบเทียบรูปแบบของคลื่น)
☆ AWS D1.1 โมดูลการประเมินผล
☆ API 5UE โมดูลการประเมินผล
☆การทดสอบดัชนีประสิทธิภาพ
☆ A-scan Storage 1,000 เฟรม
☆ ComApp สำหรับตรวจสอบพีซีและพิมพ์รายงาน
☆ 0.9 กก. น้ำหนัก
คุณสมบัติ:
· วงจรการออกแบบขั้นสูงและความถี่การสุ่มตัวอย่างสูงสุด 640MHz ช่วยให้มั่นใจได้ว่าการแสดงผลและการวิเคราะห์สัญญาณข้อบกพร่องได้อย่างรวดเร็วและแม่นยำแม้ในสภาวะที่สัญญาณอ่อน
· เทคนิคการขับคลื่นสี่เหลี่ยมที่ล้ำสมัย
· น้ำหนักเพียง 0.9 กก. สะดวกสำหรับการใช้งานและพกพาไปด้วย
· TG, หน้าจอแสดงผล TFT WVGA เต็มรูปแบบ
· อายุการใช้งานแบตเตอรี่นานกว่า 8+ ชั่วโมงสัญญาว่าจะใช้งานได้ต่อเนื่อง, เครื่องชาร์จแบตเตอรี่อัจฉริยะชนิด inbuilt, การสลับอัตโนมัติระหว่างสถานะการชาร์จและการเปิดเครื่อง
· พอร์ต USB ภายนอกสำหรับการอัปเกรดซอฟต์แวร์การถ่ายโอนข้อมูลและการพิมพ์กราฟิคเมาส์แป้นพิมพ์และดิสก์ USB
· รองรับ EN12668: 2000
สเปค
ข้อผิดพลาดของ Attenuator | ต่อ 12dB ± 1dB |
เสียงอินพุตที่เท่ากัน | <80 × 10-9 V / √HZ ^ |
ประเภทชีพจร | - สแควร์คลื่น, ทีวี: 25 ~ 250V;ปรับได้ด้วย 25V ต่อขั้นตอน |
โหมดการทำงาน | TR;T & R |
การทำให้หมาด ๆ | 40080 โอห์ม |
ความถี่ในการทำงาน | วง WN, W: 0.5 ~ 20MHz;N: 1.5 ~ 3MHz |
ได้รับ | 0.0 ~ 110.0dB;0.11.02.06.0 เดซิเบลต่อขั้นตอนสมาร์ทความเร็วที่ 0.1dB |
วัสดุความเร็ว | ปรับได้ 1,000 ~ 15000m / s;ตั้งไว้ล่วงหน้า 30 ตัวเลือก Vs ที่ใช้บ่อย |
จอแสดงผลสามารถเข้าถึงได้ | 0.0 ~ 10000 มม. LW ที่ความเร็วเหล็กที่ปรับได้ด้วยขั้นต่ำ 0.1 มม. ต่อขั้นตอน |
การทำให้ถูกต้อง | บวก, ลบ, เต็ม, RF (1002)บวก) |
ประตูและปลุก | ประตูคู่, ฮาร์ดแวร์ในการขับขี่แบบเรียลไทม์ที่น่าตกใจ; |
การจำ: จุดสูงสุด | |
แสดง | หน้าจอสี TG, TFT 5.6 นิ้ว WVGA, ความละเอียด 800 × 480 |
Pulse Shift Range | -7.5 ~ 3000μs |
Probe Delay Available | 0 ~ 999.9μs |
PRF | 25 ~ 800Hz, การปรับอัตโนมัติ |
ข้อผิดพลาดเป็นเส้นตรงในแนวตั้ง | ≤3% |
ข้อผิดพลาดเชิงเส้นแนวนอน | ≤0.2% |
ความไวส่วนเกิน | ≥60dB (200Φ2 FBH) |
Discernibility | dB36dB (แต่งงานกับ 5MHz 514 transducer) |
ช่วงไดนามิก | ≥32dB |
การปฏิเสธ | (0 ~ 90)% โดยไม่มีรอยบุบใด ๆ ต่อความเป็นเส้นตรงหรือได้รับ |
NL | <10% |
พอร์ต | ขั้วต่อโพรบ BNC |
โฮสต์ USB | |
พาวเวอร์ซัพพลาย | แบตเตอรี่ Li ความจุขนาดใหญ่ที่ไม่มีเอฟเฟกต์หน่วยความจำอายุแบตเตอรี่: 8+ ชั่วโมง; |
เครื่องชาร์จแบตเตอรี่ในตัว (อุปกรณ์เสริมอิสระ)AC: 220V | |
DustSplashWater Proof | IP54 |
มาตรฐาน UT | เข้ากันได้กับ EN12668-1 |
ตรงกับ JB / T 10061-1999 | |
อุณหภูมิโดยรอบ | -30 ~ 50 ℃ |
ความชื้นสัมพัทธ์ | 20% ~ 95% |
น้ำหนัก | ประมาณ 0.9 กก. (พร้อมแบตเตอรี่และอุปกรณ์ชาร์จในตัว) |
มิติ | ส่วนบน: 215 มม. × 126 มม. × 53 มม |
ส่วนล่าง: 215 มม. × 104 มม. × 42 มม |
